詳細な説明

操作方法

HIL4 キャリブレーションカードと HIL6 キャリブレーションカードはどちらも同じように動作し、次のような高レベルルーチンを提供します。

テストルーチンは次の手順で構成されます。

テストとキャリブレーションのルーチンは次の手順で構成されます。

これらのルーチンを実行するために使用されるコンパニオンアプリのスクリーンショットと詳細なガイドは、テストおよびキャリブレーションツールで入手できます。

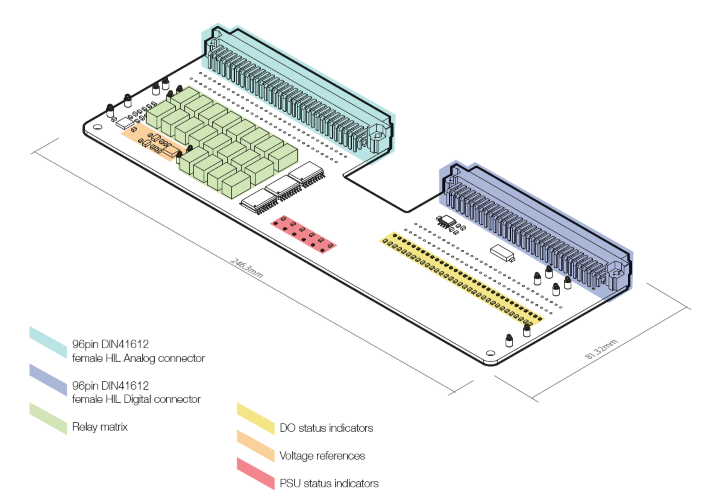

図 1に示すように、ボードには次の主要なセクションがあります。

このコネクタは、サポートされている HIL デバイス上のアナログ I/O コネクタからすべての信号を取得し、リレーマトリックスにルーティングします。

この96ピンDIN41612メスコネクタは、サポートされているHILデバイスのデジタルI/Oコネクタとインターフェースします。このコネクタからの信号はループバック方式で配置され、各デジタル入力チャネルは対応するデジタル出力チャネルに物理的に短絡されます。

このセクションでは、テストおよびキャリブレーション機能をサポートする方法で信号をルーティングします。

テスト対象の HIL が期待どおりに動作していることを確認するために、PSU セクションと DO セクションの両方に、チャネルごとに 1 つの白色 LED が搭載されています。

HIL 上のユーザー PSU セクションが動作中の場合は、PSU ステータス LED をオンにする必要があります。

DO が論理ハイレベルに切り替わるたびに、DO ステータス LED がオンになります。

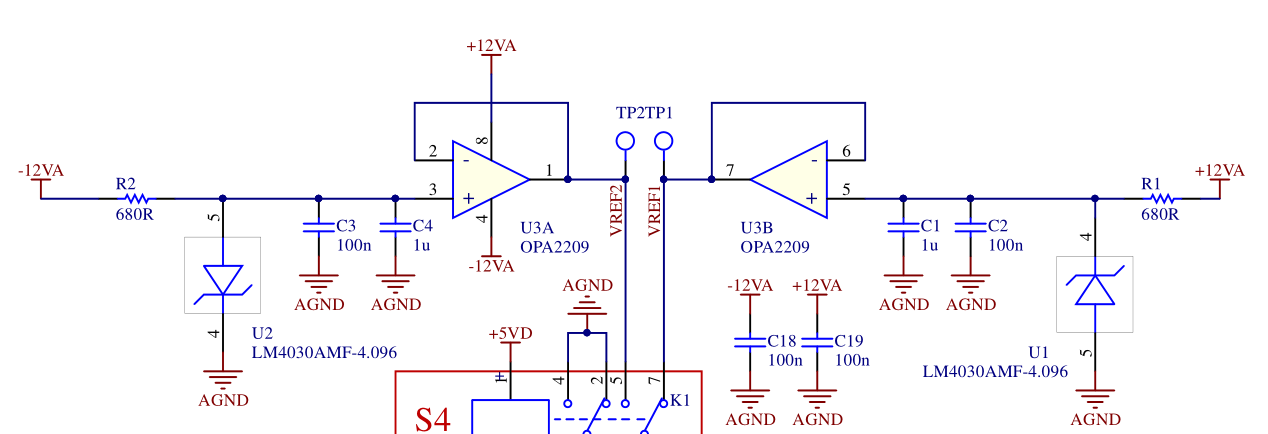

キャリブレーションアルゴリズム全体の基盤となるのは、2つのLM4030AMF-4.096シャント電圧リファレンスです。これら2つのリファレンスは、図2に示すように、+4.096 Vと-4.096 Vの2つのリファレンスレベルを形成します。

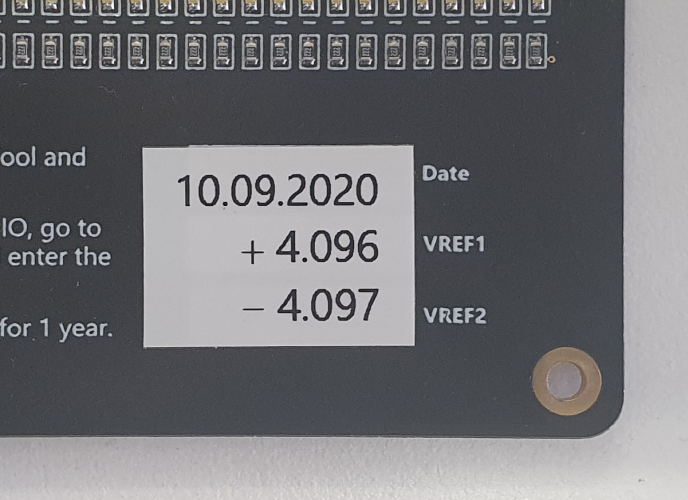

電圧リファレンスICの値はTyphoon HIL工場で測定され、図3に示すように校正カードに印刷されます。測定値は1年間有効です。
