足の除去手順
HIL602+デバイスから脚を取り外すためのガイド
足の除去手順
注:この手順は、シリアル番号が最大 0602P-00-00130 の HIL602+ デバイス、およびシリアル番号が最大 00604-00-00375 の HIL604 デバイスに適用されます。
一部のHILデバイスは、デフォルトで脚が取り付けられた状態で出荷されます。ユニットを19インチキャビネットに取り付ける場合、これらの脚が余分なスペースを占有する可能性があります。この章では、これらの脚を取り外す方法について説明します。
- サイドプレート上の 8 つの Torx-10 ボルト (両側に 4 つずつ) を外して、サイドパネルを取り外します。

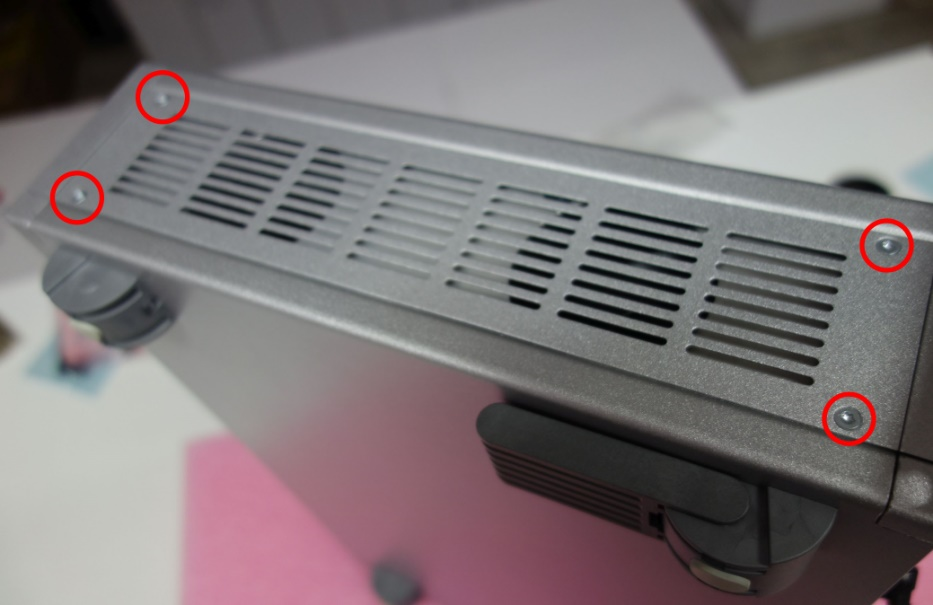

図1サイドカバーボルト
- 底カバーを取り外します。まずは丸で囲んだ部分を引っ張ります。

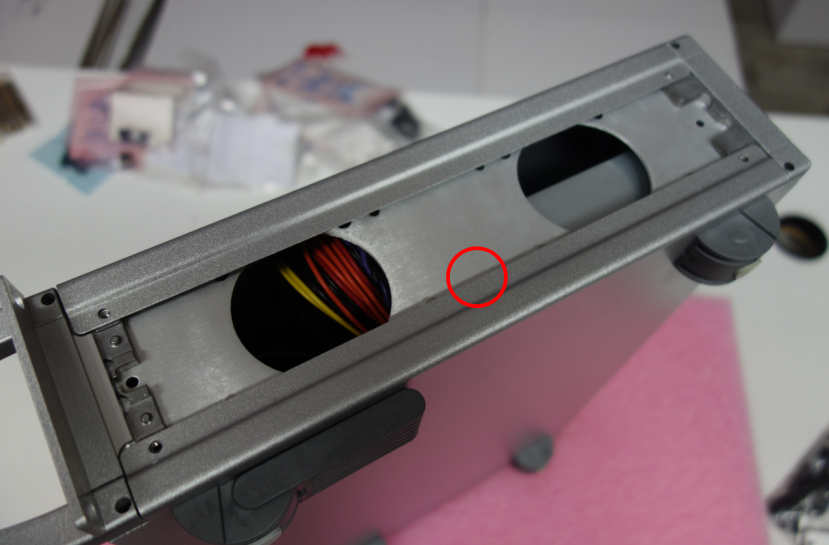

図2底カバーの取り外し
- 底板の 8 本の Torx-10 ネジを外して足を取り外します。

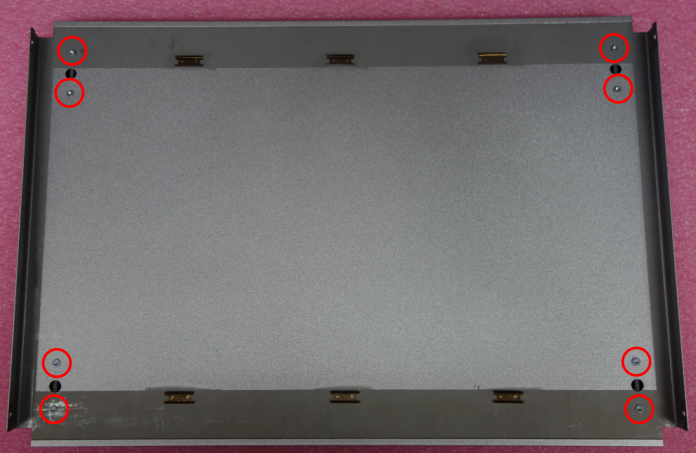

図3足固定ボルト
- 底板を元に戻します。6つのラッチが筐体フレームにかみ合うはずです。前面/背面プレートと底板の間に隙間がある場合は、その部分に圧力をかけてください。

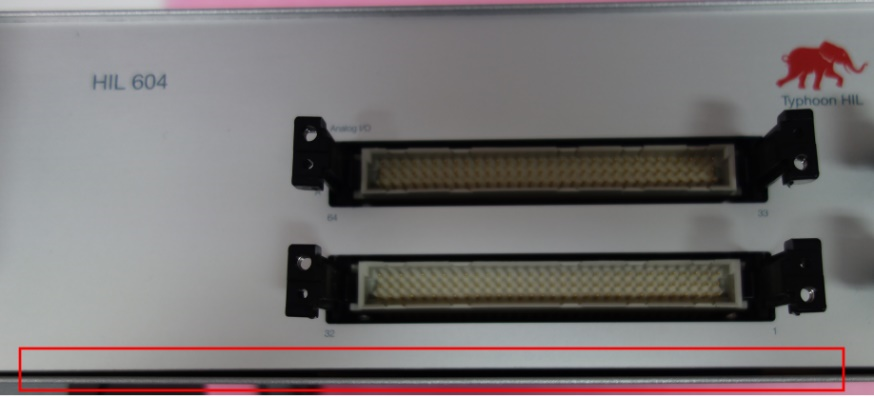

図4解消すべきギャップ
- サイドプレートを復元します。
