ピン配置

DIN41612コネクタ

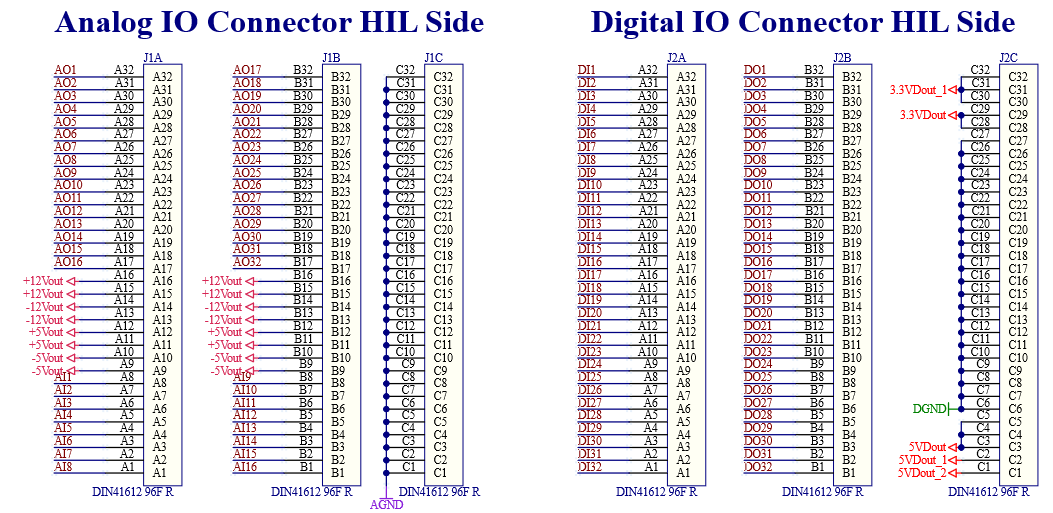

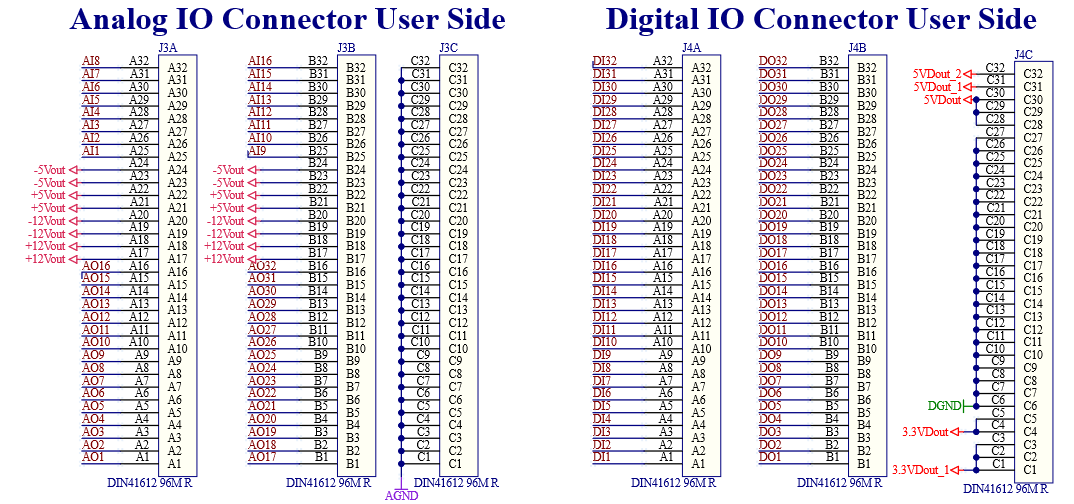

DIN41612 コネクタのピン配置を図 1と図 2に示します。

ピン配置は、ブレークアウト ボードがサポートされている HIL デバイスに接続されている場合にのみ有効であり、3.3 V、5 V、および 12 V の信号ラベルは PSU 機能なしで、表示のみとして提供されることに注意してください。

スプリングケージコネクタアレイのピン配置

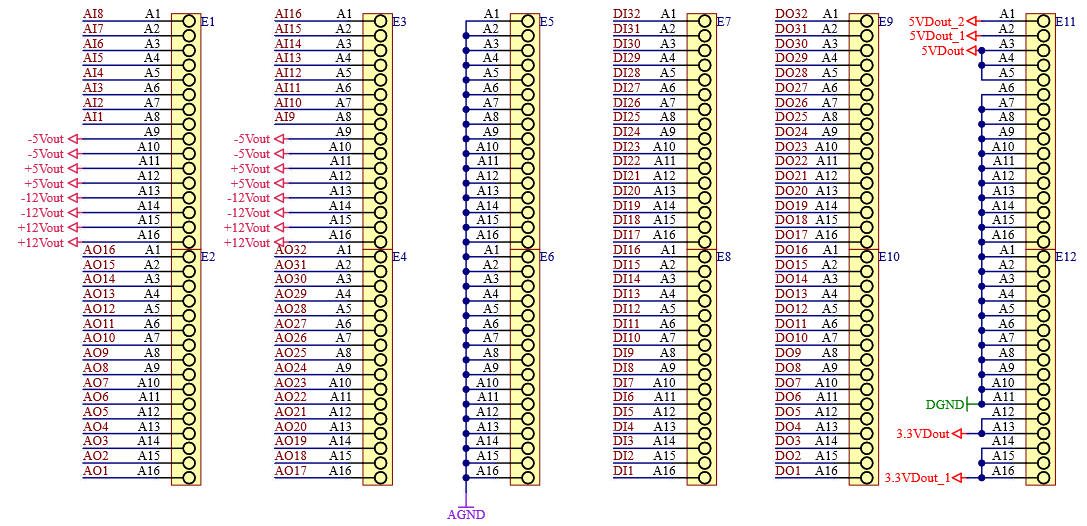

図 3に示すスプリングケージコネクタアレイのピン配置。
