ワイヤーインターフェース

これらの方法は、セットアップを迅速に開始したい場合、かつ信号調整の要件がない場合（つまり、すべてのアナログ信号が±10Vの範囲内に収まる場合）に最適です。セットアップが起動したら、より信頼性の高いセットアップに移行することをお勧めします。

HILブレイクアウトボード

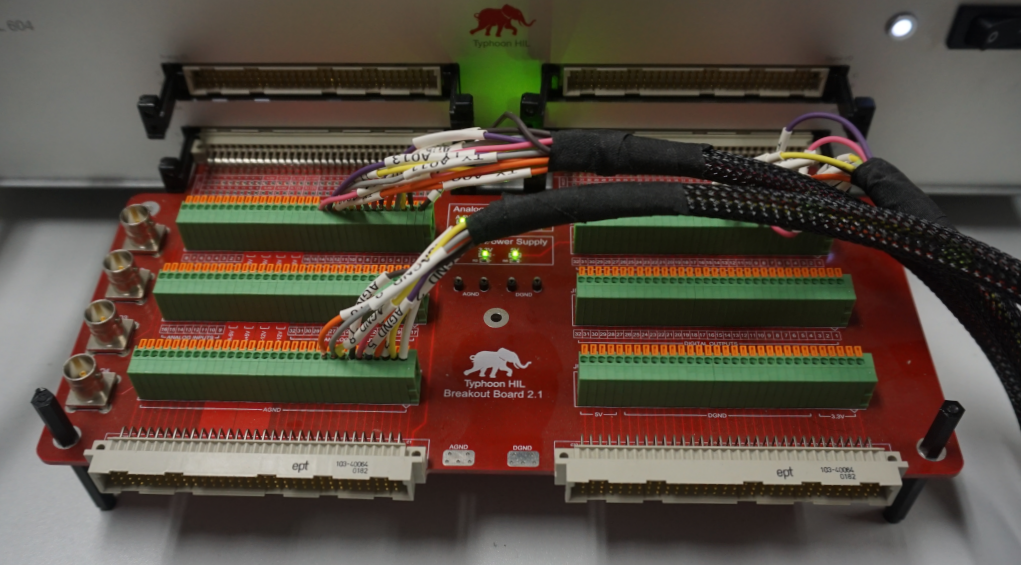

Typhoon HILは、迅速な起動を可能にするために、接続されたHILからのすべての信号を分岐するスプリングケージコネクタを備えたインターフェースボードを設計しました。これらのコネクタは、指または小型のドライバーで操作できるスプリング式接点を介して裸銅線を所定の位置に保持します。HILブレイクアウトボード2.1を使用したこのようなセットアップの例を図1に示します。

詳細については、HIL ブレイクアウト ボードの製品ドキュメントをご覧ください。

DIN41612圧着コネクタ

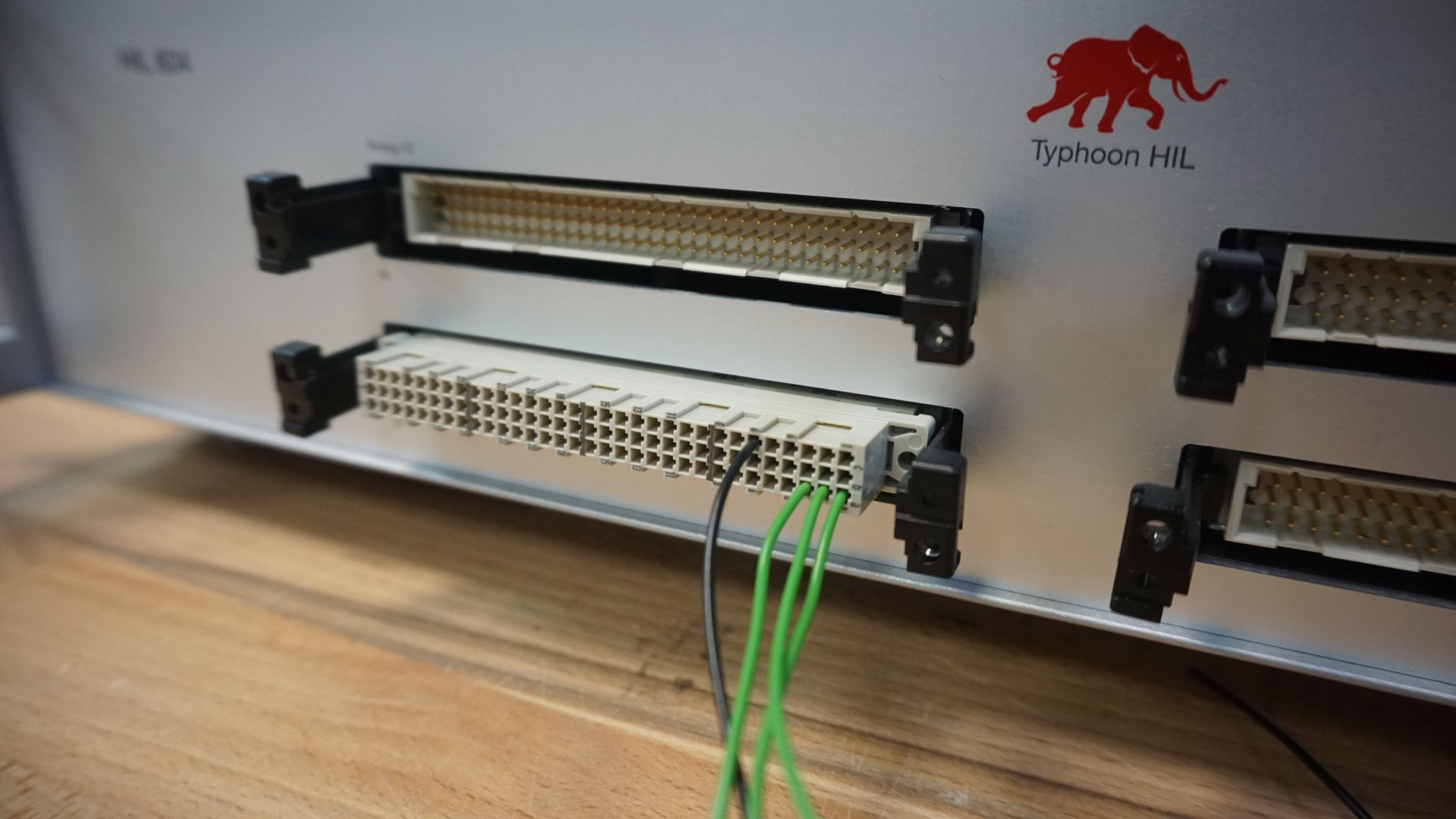

HILブレイクアウトボードが利用できない場合は、個々の配線にアクセスできるDIN41612コネクタを使用することをお勧めします。このようなコネクタの例として、図2に示すHARTING 09030963214が挙げられます。

ジャンパー線

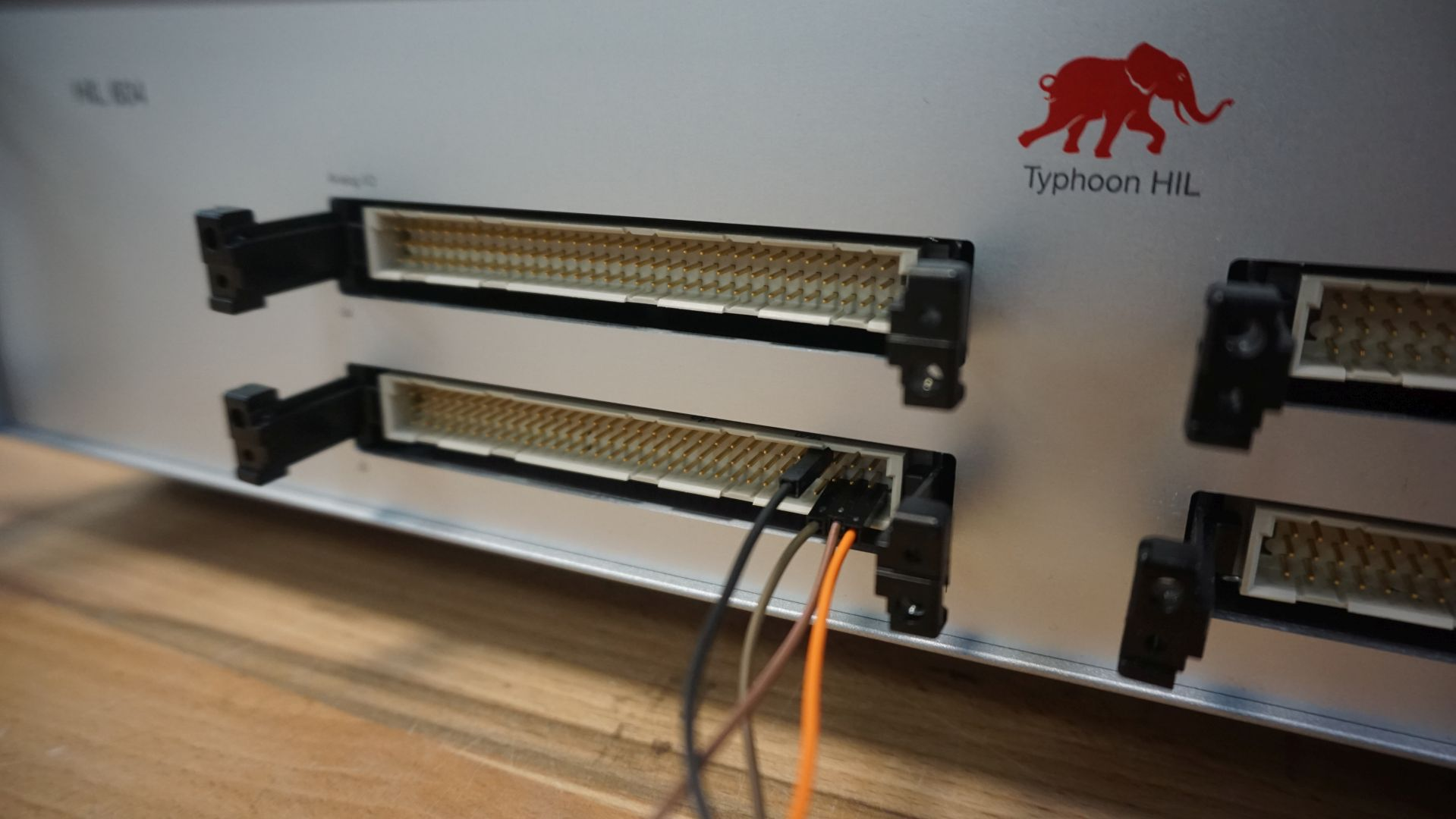

高速起動のもう 1 つのオプションは、図 3に示すように、ジャンパー ワイヤを使用することです。

推奨される材料または備品
