ハードウェアセットアップ
ハードウェア デバイスの並列接続を設定する方法に関する手順。
デバイスの接続
デバイスは次のいずれかを使用して接続されます。
- HIL101またはHIL404: デバイスの背面プレートに2つのSFP+ポートとケーブル付きの標準SFP+光モジュールがあります。HSSL2ポートはSFPシミュレーションリンクと共有できます。
- HIL602+ または HIL604: デバイスの背面プレート上の 2 つの PCIe 4X コネクタと標準の PCIe 4X v2 以上のケーブル。
- HIL506またはHIL606：デバイスの背面プレートに2つのQSFP28ポートがあり、標準QSFP28光モジュール（光ケーブルまたはパッシブダイレクトアタッチ銅線QSFP28ケーブル付き）が接続されます。SFPシミュレーションリンクには独立したSFPポートがあります。
- 推奨ケーブル部品番号は表 1に示されています。
- 必要に応じて、SFP 接続に推奨されるモジュールを表 2に示します。
| デバイス | メーカー | 部品番号 |
|---|---|---|
| HIL101 | ベル株式会社 | LCLC-6DTP010 |
| HIL404 | ベル株式会社 | LCLC-6DTP010 |
| HIL602+ | モレックス | 74546-0401 |
| HIL604 | モレックス | 74546-0401 |
| HIL506とHIL606 | FS | Q28-PC01、1002971101、2336313-2 、 QSFP56 - AO03 |
| デバイス | メーカー | 部品番号 |
|---|---|---|
| HIL101、HIL404、HIL506、HIL606 | FS | SFP-10GSR-85 |
HIL602+およびHIL604デバイスの接続モード

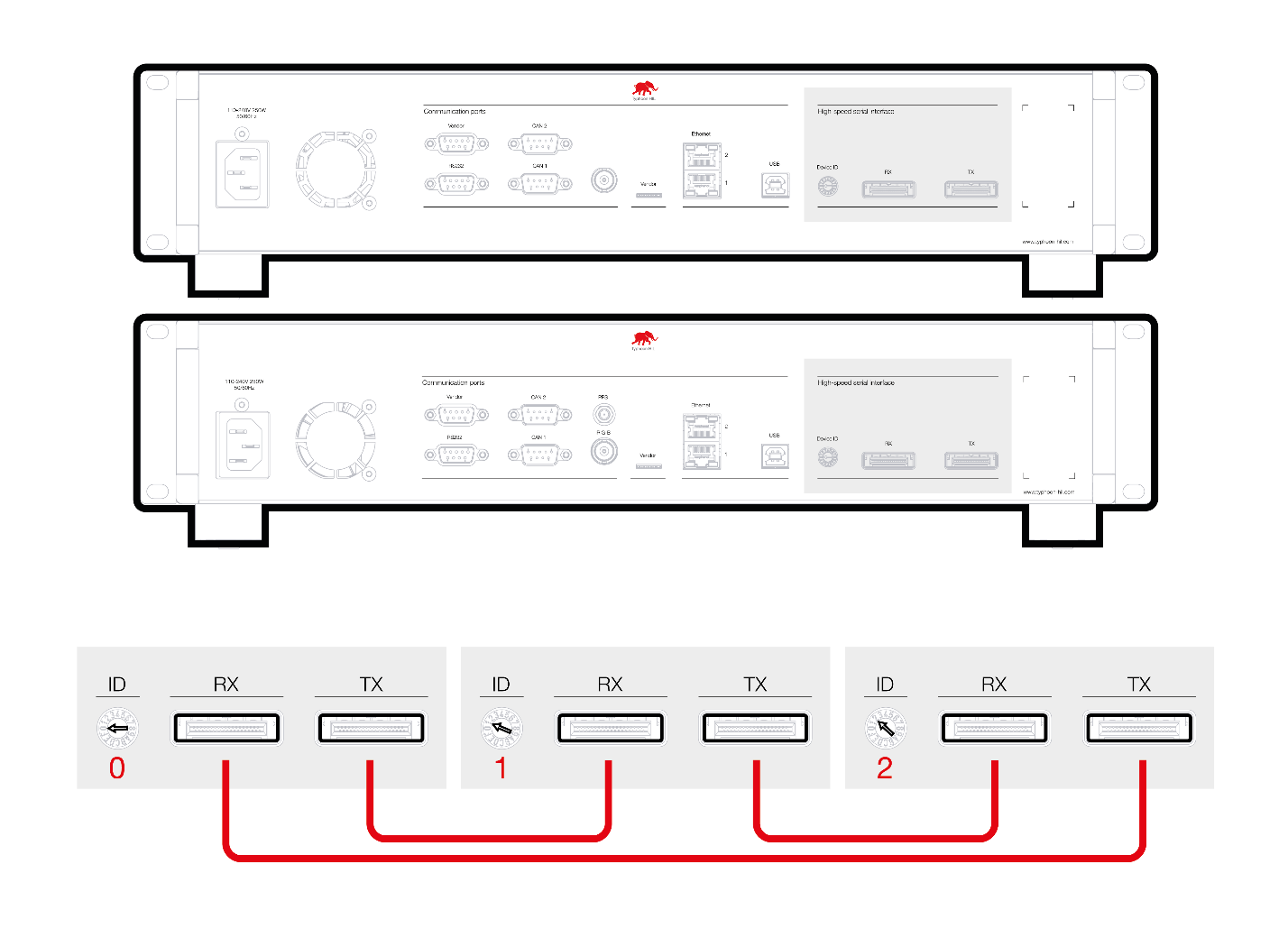

リンクを確立するには、HIL602+ および HIL604 デバイスをデイジー チェーン経由で接続する必要があります。
デイジーチェーン接続は、デバイス間のTXN -> RXNおよびTXP -> RXPコネクタをリングが閉じるまで接続することで実現されます。並列セットアップの使用が指定されていない場合、デイジーチェーン接続されたすべてのHILデバイスは個別に使用できます。
HIL101、HIL404、HIL506、HIL606デバイスの接続モード

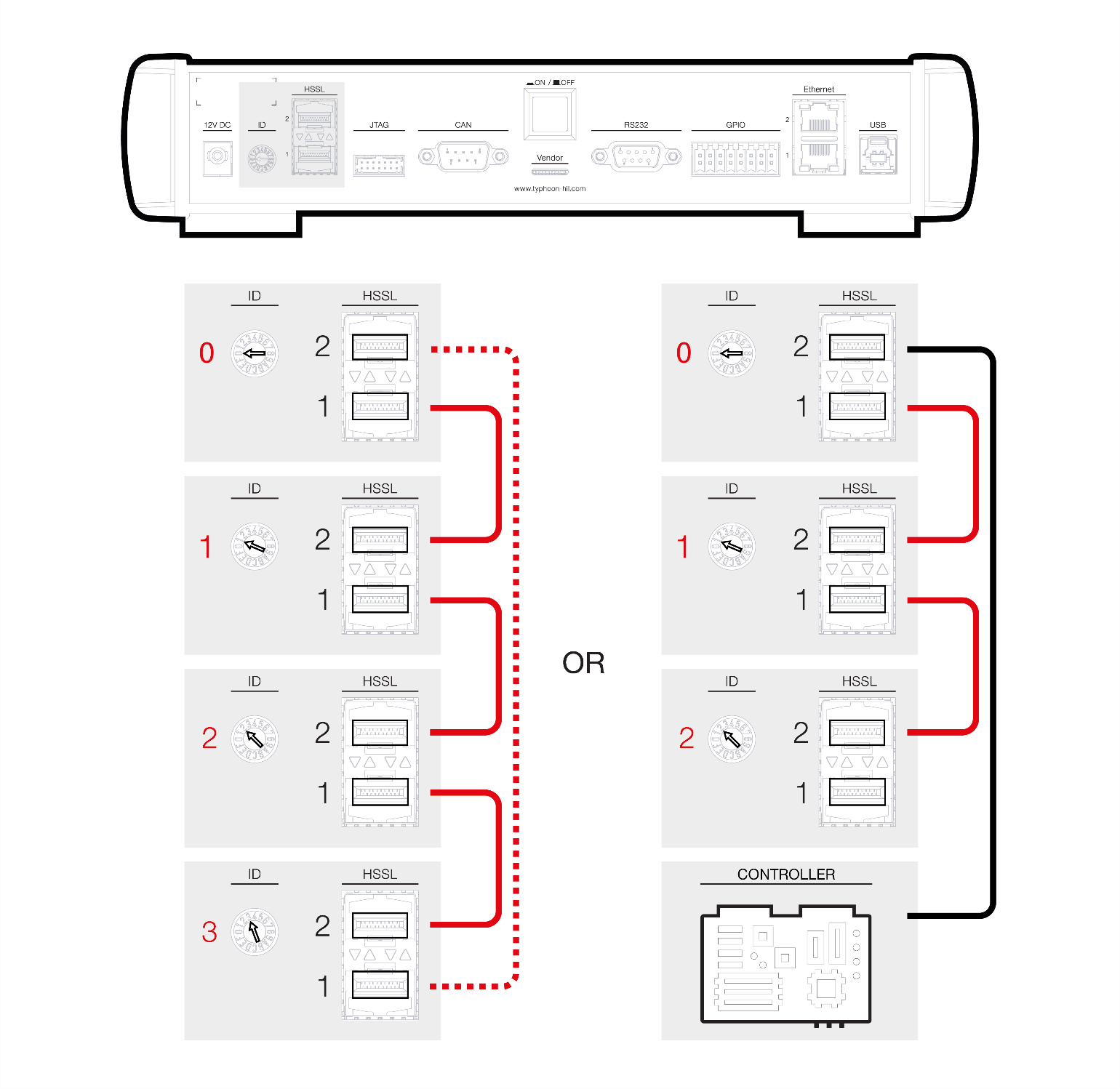

HIL101、HIL404、HIL506、およびHIL606デバイスは、あるデバイスのHSSL1およびHSSL2コネクタから別のデバイスへポイントツーポイントで接続する必要があります。図2は、デバイスを接続する1つの方法を示しています。HILデバイス1はHILデバイス2に、HILデバイス2はHILデバイス3に、というように接続します。最後に、HILデバイス1をHILデバイス4に接続することで、HILデバイス間の転送遅延を最小限に抑えることができます。また、図2のセットアップから特定のHILデバイスを、より小規模な並列セットアップ（例：HILデバイス0とHILデバイス1を含む）で使用するように指定し、残りのデバイスは個別に使用できます。並列セットアップを使用しない場合は、すべてのHILデバイスを個別に使用できます。

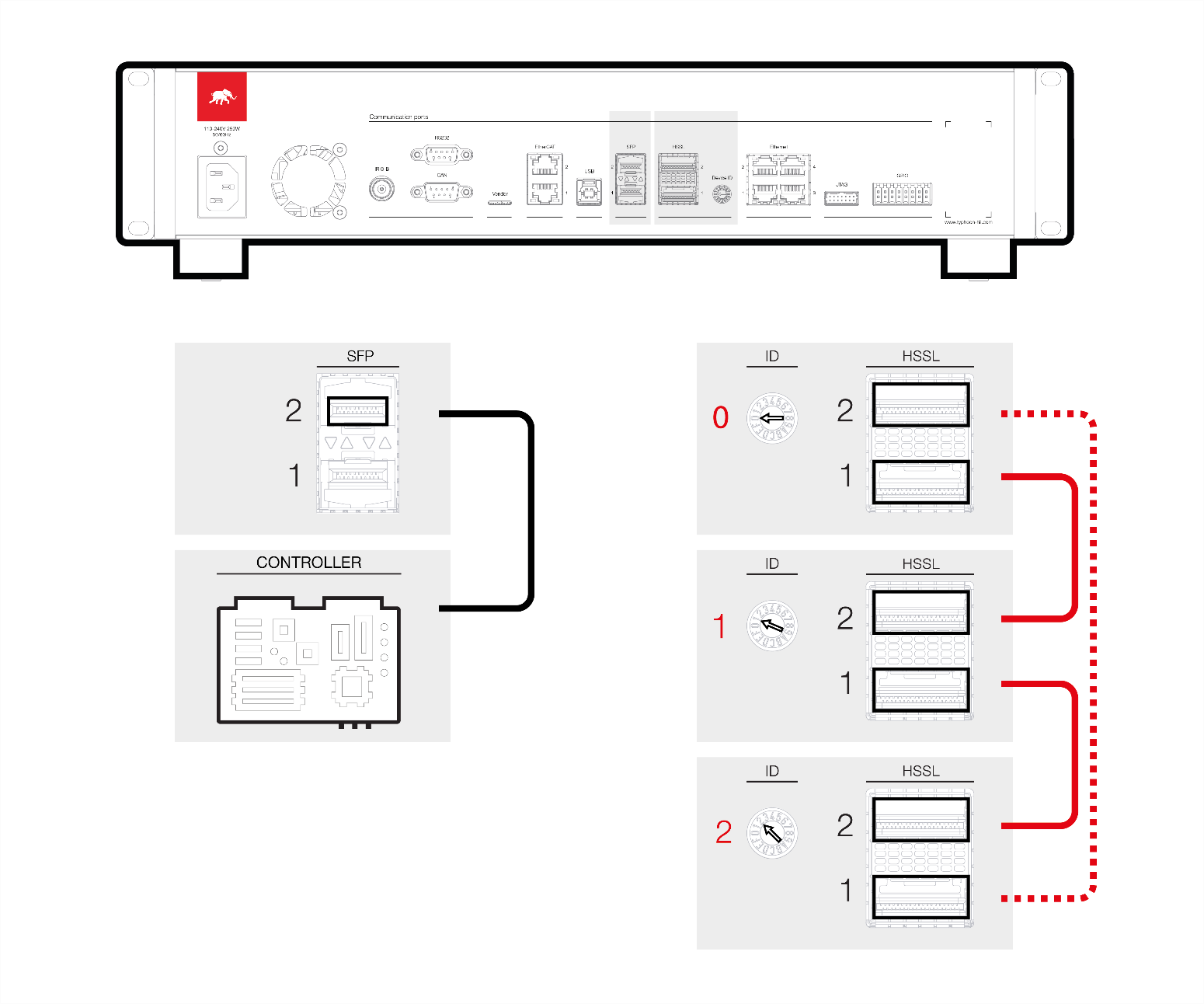

さらに、HIL101 または HIL404 上のサードパーティ デバイスへの接続は、上部 (HSSL2) コネクタを介してSFP シミュレーション リンクまたはEgston SFP リンク経由で行うことができますが、HIL506 および HIL606 では、図 3に示すように、専用の SFP コネクタ経由で行われます。
デバイスID
マルチHIL構成におけるデバイスID番号は、0から始まる連続番号である必要があります。例えば、2ユニットシステムではIDは0と1、3ユニットシステムでは0、1、2、といった具合です。デバイスID番号は、リング内のデバイスの位置とは完全に独立しています。
