機械

HIL604デバイスの物理的側面とインターフェースケーブルの概要

フロントプレートコネクタ

HIL604デバイスには、4つのDIN41612タイプCオスコネクタが搭載されています。これらのコネクタには、名前（例：アナログI/O）とピン番号（1と32）が記されています。

図1 HIL I/Oコネクタのラベル

PCBマウントコネクタによるインターフェース

堅牢性のため、直角メス DIN41612 コネクタを介したインターフェイスが推奨されます。

この方法を実行するには、カスタム インターフェイス PCB 設計のパッド間に、最大 2 つの直角メス DIN41612 コネクタを 2000mil 間隔で配置するだけです。

図2 HIL I/Oコネクタ間隔の例

Altium 形式のテンプレートが必要な場合はお問い合わせください。

96ピンケーブルによるインターフェース

HIL と DUT を直接接続できない場合は、Typhoon HIL から購入するか、次の部品から製造された 96 ピン ケーブルを使用することをお勧めします。

表1. HILインターフェースケーブルBOM（ケーブルあたり）
説明 メーカー 部品番号 量
フラットケーブル 3M 3849-96 希望の長さごとに
DIN41612メス圧着 ヤマイチ FNS13-09600-00BF 2
（オプション）DIN41612コネクタバックシェル エルニ 253001 2
注:推奨される並列ケーブルと SFP ポート接続の詳細については、『 HIL 並列化ガイド』を参照してください。

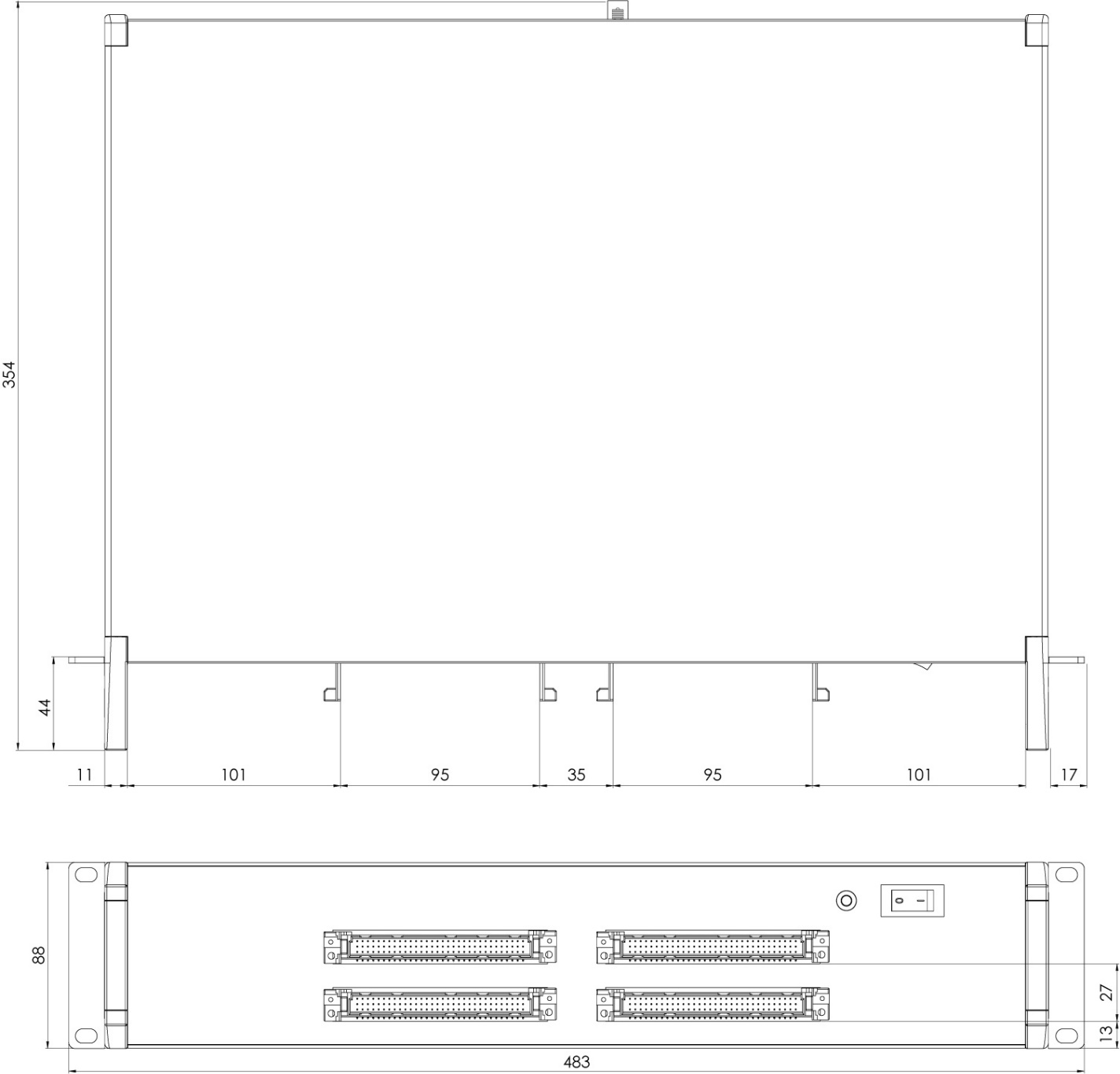

HIL604寸法[mm]
