車載通信エクステンダー

HIL Connectハードウェア向け車載通信エクステンダーカードの説明

車載通信エクステンダーカードは、自動車業界で一般的に使用されている複数の通信インターフェース（CAN、LIN、FlexRay、SPI、SENT）をサポートします。HILデバイスとはEthernet接続で接続します。通信インターフェースは、スケマティックエディタの標準通信コンポーネントを使用して、プロトコルごとに個別に設定できます。

注意:自動車通信エクステンダー カードには、HIL デバイスとのイーサネット接続が必要です。

車載通信エクステンダーカードの改訂

表1カードの改訂
コード リビジョン 部品番号
MG 1.0 24970

車載通信エクステンダーカードのハードウェア仕様

表2ハードウェア仕様
パラメータ 価値
タイプ 通信インターフェース
チャンネル数 8x CAN / CAN FD、8x LIN、1x FlexRay、4x SPI、8x SENT
入力信号範囲 ETHメッセージ
出力範囲 インターフェース固有
表3インターフェース仕様
プロトコル チャンネル数 詳細
CAN/CANFD 8 ソフトウェアで設定可能な 120 Ω 終端。
リン 8 マスター用のソフトウェアで設定可能な 1kΩ 終端。
フレックスレイ 1 A チャネルと B チャネルをサポートします。ソフトウェアで 120 Ω 終端を設定できます。
SPI 4 5V、チャネルごとに 3 つの CS# でスレーブ/マスターを構成可能。
送信済み 8 5V、4.7 kΩ プルアップ抵抗付きオープンドレイン出力。

車載通信エクステンダーカードのハードウェア設定

表4ハードウェアオプション
オプション 方法 可能な選択肢
ETH IDの選択 ロータリースイッチ経由 ETH IDを0から15に設定
注意:複数のカードが同じデバイスに接続されている場合 (または複数の HIL デバイスが同じネットワークに接続されている場合)、ETH ID を別々に設定する必要があります。

自動車通信エクステンダーカードコネクタデータ

X1: RJ45、HIL デバイスとのイーサネット通信に使用されます。

X2、X3: DSUB-50、記載されている通信プロトコルに使用されます。

表5 X2およびX3コネクタのデータ
パラメータ 価値

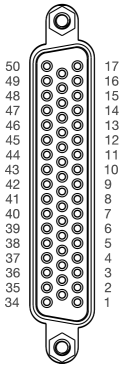

コネクタ概要
PCBコネクタ部品番号 09665526615
相手コネクタ部品番号 09670505615

車載通信エクステンダーカードのピン配置

表6 .ピン配置 - X2
ピン 信号 ピン 信号 ピン 信号
50 ノースカロライナ州 33 GND 17 ノースカロライナ州
49 SPI1-CS2# 32 GND 16 SPI1-CS1#
48 SPI1-CS0# 31 GND 15 SPI1-CLK
47 SPI1-MOSI 30 GND 14 SPI1-MISO
46 SPI2-CS1# 29 GND 13 SPI2-CS1#
45 SPI2-CS0# 28 GND 12 SPI2-CLK
44 SPI2-MOSI 27 GND 11 SPI2-MISO
43 SPI3-CS1# 26 GND 10 SPI3-CS1#
42 SPI3-CS0# 25 GND 9 SPI3-CLK
41 SPI3-MOSI 24 GND 8 SPI3-MISO
40 SPI4-CS1# 23 GND 7 SPI4-CS1#
39 SPI4-CS0# 22 GND 6 SPI4-CLK
38 SPI4-MOSI 21 GND 5 SPI4-MISO
37 セント1 20 GND 4 セント2
36 セント3 19 GND 3 セント4
35 セント5 18 GND 2 セント6
34 セント7 1 セント8
表7 .ピン配置 - X3
ピン 信号 ピン 信号 ピン 信号
50 ノースカロライナ州 33 GND 17 ノースカロライナ州
49 CAN1-N 32 GND 16 ノースカロライナ州
48 CAN1-P 31 GND 15 CAN2-N
47 CAN3-N 30 GND 14 CAN2-P
46 CAN3-P 29 GND 13 CAN4-N
45 CAN5-N 28 GND 12 CAN4-P
44 CAN5-P 27 GND 11 CAN6-N
43 CAN7-N 26 GND 10 CAN6-P
42 CAN7-P 25 GND 9 CAN8-N
41 LIN1 24 GND 8 CAN8-P
40 LIN3 23 GND 7 LIN2
39 LIN5 22 GND 6 LIN4
38 LIN7 21 GND 5 LIN6
37 フレックス1B-N 20 GND 4 LIN8
36 フレックス1B-P 19 GND 3 フレックス1A-N
35 ノースカロライナ州 18 GND 2 フレックス1A-P
34 ノースカロライナ州 1 ノースカロライナ州

車載通信エクステンダーカードのファームウェアアップデート

ACEカードのファームウェアアップデートは、THCCデバイスマネージャーからアクセスできる専用ツールを使ってイーサネット経由で実行されます。ファームウェアアップデートを開始する前に、ACEカードをPCに正しく接続する必要があります。そのためには、以下の手順に従ってください。

  • カードの電源を入れ、イーサネットケーブルを使用してPCに接続します。
  • PCのIPアドレスを、ACEカードのIPアドレスと同じサブネットに属するように設定します。ACEカードのIPアドレスは192.168.20.1xxです。xxの部分はETH IDロータリースイッチから継承されます。
  • PCネットワーク接続がプライベートとして構成されているか、またはローカルポート55100でリモートポート56100からのUDPパッケージの受信を許可する受信ファイアウォールルールがあることを確認してください。
注意:ファームウェアのアップデート中は、ACE カードと同じネットワークに他のデバイスを接続しないことをお勧めします。

ACE カードを PC に接続した後、ACE ファームウェア更新ツールの使用方法については、「デバイス マネージャーでの ACE ファームウェアの同期」セクションを参照してください。
