HIL Connectハードウェア用光ファイバー出力カードの説明
光ファイバー出力カードは、16個のHIL DOチャネルにリンクされた16個の光ファイバー出力チャネルを備え、高帯域幅と低帯域幅の両方のアプリケーションに対応するように設計されています。この光ファイバー出力カードは、業界標準の1 mm径POF（最長50 m）に対応します。
光ファイバー出力カードの改訂
表1カードの改訂
| コード |
リビジョン |
部品番号 |
| 修士号 |
1.1 |
24678 |
光ファイバー出力カードのハードウェア仕様
表2ハードウェア仕様
| パラメータ |
価値 |
| タイプ |
光ファイバー出力 |
| チャンネル数 |
16 |
| 入力信号範囲 |
5 V |
| 出力信号範囲 |
光ファイバー、DC～50 MBd |
| 閾値 |
- |
光ファイバー出力カードのハードウェア設定
表3ハードウェアオプション
| オプション |
方法 |
可能な選択肢 |
| チャネルルーティング（16グループ） |
内部DIPスイッチ経由 |
HIL DO1..16または17..32にマッピングされたチャネル |
光ファイバー出力カードコネクタデータ
表4コネクタデータ
| パラメータ |
価値 |

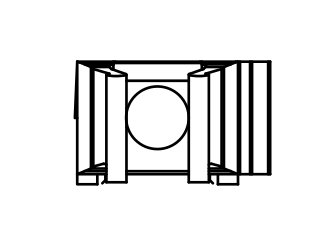

| コネクタ概要 |
 |
| PCBコネクタ部品番号 |
AFBR-1629Z |
| 相手コネクタ部品番号 |
HFBR-4533Z |
光ファイバー出力カードのピン配置
表5.X1
| コネクタ |
ピン |
関連HILチャンネル、オプションCH1..16 |
関連HILチャンネル、オプションCH17..32 |
| X1 |
1 |
DO1 |
DO17 |
| X1 |
2 |
DO2 |
DO18 |
| X1 |
3 |
DO3 |
DO19 |
| X1 |
4 |
DO4 |
DO20 |
| X1 |
5 |
DO5 |
DO21 |
| X1 |
6 |
DO6 |
DO22 |
| X1 |
7 |
DO7 |
DO23 |
| X1 |
8 |
DO8 |
DO24 |
| X1 |
9 |
DO9 |
DO25 |
| X1 |
10 |
DO10 |
DO26 |
| X1 |
11 |
DO11 |
DO27 |
| X1 |
12 |
DO12 |
DO28 |
| X1 |
13 |
DO13 |
DO29 |
| X1 |
14 |
DO14 |
DO30 |
| X1 |
15 |
DO15 |
DO31 |
| X1 |
16 |
DO16 |
DO32 |
