CANバスツールボックス
CANバスツールボックスから利用可能な回路図エディタコンポーネント
リアルタイムのみ:このドキュメントは、リアルタイム/VHIL シミュレーションにのみ有効です。
CANバスツールボックスは、モデルにCANバスを実装するための追加ツールボックスです。高忠実度モデルの通信層をシミュレーションすることで、展開フェーズにおける関連問題のリスクを最小限に抑えることができます。
表 1 に、 CAN バス ツールボックスのロックを解除することで利用できるコンポーネントを示します。CAN バス ツールボックスの全機能の詳細については、こちらをご覧ください。
その他のツールボックスの詳細については、スケマティック エディター ツールボックスのドキュメントを参照してください。
| コンポーネント名 | コンポーネントの画像 | 回路図エディタライブラリ |
|---|---|---|
| CANバス（セットアップ、送信、受信） |    |
ライブラリエクスプローラー: 通信/CAN/CANバス/ |
| CANOpen（スレーブ） |  |
ライブラリエクスプローラー: 通信/CAN/CANOpen/ |
| J1939（送信、受信および仲裁） |    |
ライブラリエクスプローラー：通信/CAN/J1939 |

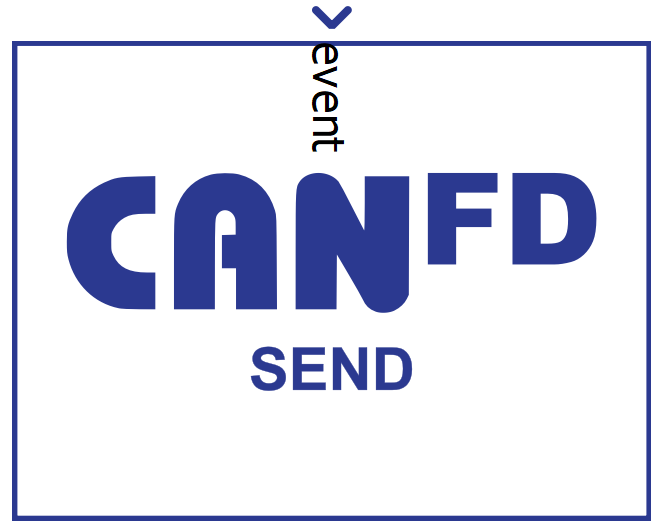

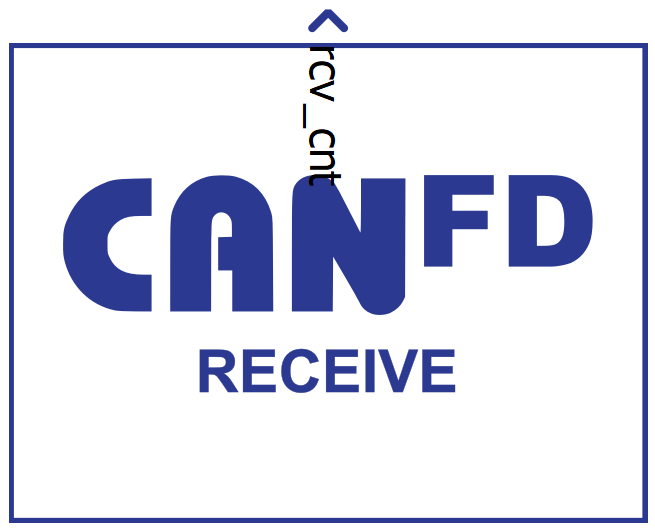

| CAN FD（セットアップ、送信、受信） |    |
ライブラリエクスプローラー: 通信/CAN/CAN FD/ |
