HIL SCADAからのデータのインポート
このセクションでは、HIL SCADAからのデータのインポートについて説明します。
リアルタイムのみ:このドキュメントは、リアルタイム/VHIL シミュレーションにのみ有効です。
シグナルアナライザは、HIL SCADAから送信されたデータを動的にインポートすることもできます。現在、データのインポートはトレースグラフとキャプチャ/スコープHIL SCADAウィジェットからのみ可能です。

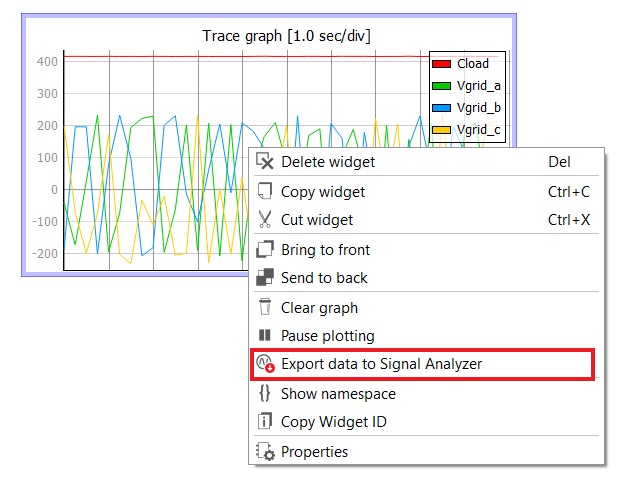

トレースグラフウィジェットからデータをエクスポートするには、ウィジェットを右クリックして シグナルアナライザーにデータをエクスポートする アクション （図1）。キャプチャ/スコープデータからデータをエクスポートする場合は、まずデータをキャプチャしてから、

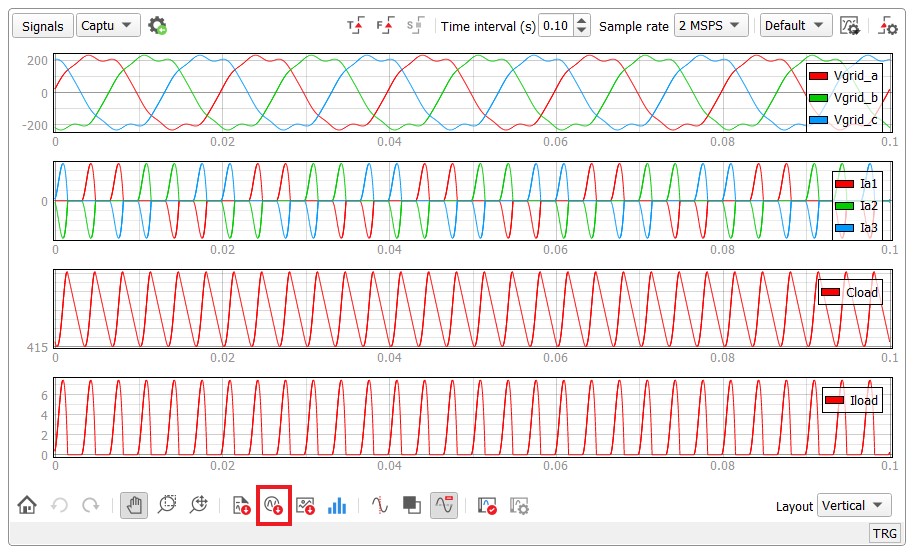

プロットオプションツールバーのアイコン（図2）。
注意: Capture/Scope ウィジェットからデータをエクスポートする場合、すべてのビューポート設定が保持され、信号が Signal Analyzer にインポートされると、Capture/Scope ウィジェットと同じビューポートに配置されます。
注:キャプチャ/スコープウィジェットのキャプチャモードで取得されたデータのみがシグナルアナライザツールにエクスポートできます。スコープモードで取得されたデータはエクスポートできません。
データがシグナルアナライザにエクスポートされると、「FROM MEMORY」というタイトルサフィックスが付いた新しいタブが開きます（図3 ）。また、キャプチャウィジェットの「信号表示設定」には、すべてのビューポート設定（背景色、凡例の表示、ビューポートの表示タイプなど）と信号設定（色、線種など）が含まれており、シグナルアナライザに転送されます。

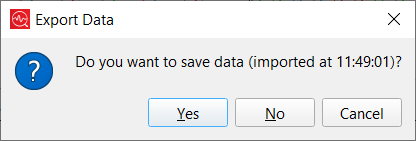

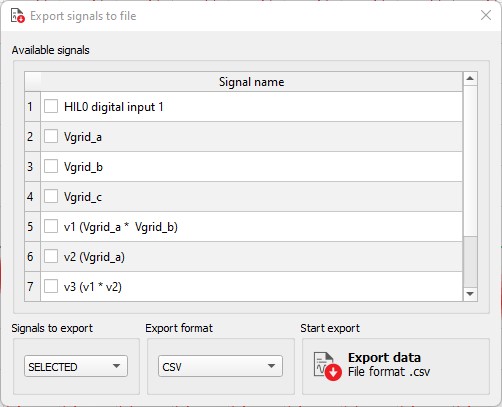

このタイプのタブを閉じる場合は、インポートされたデータ (図 4 ) をサポートされている信号データ ファイル形式 (図 5 ) のいずれかにエクスポートするように求められます。
