ルックアップテーブル - チャート領域

ルックアップテーブルチャート領域の概要とその操作方法

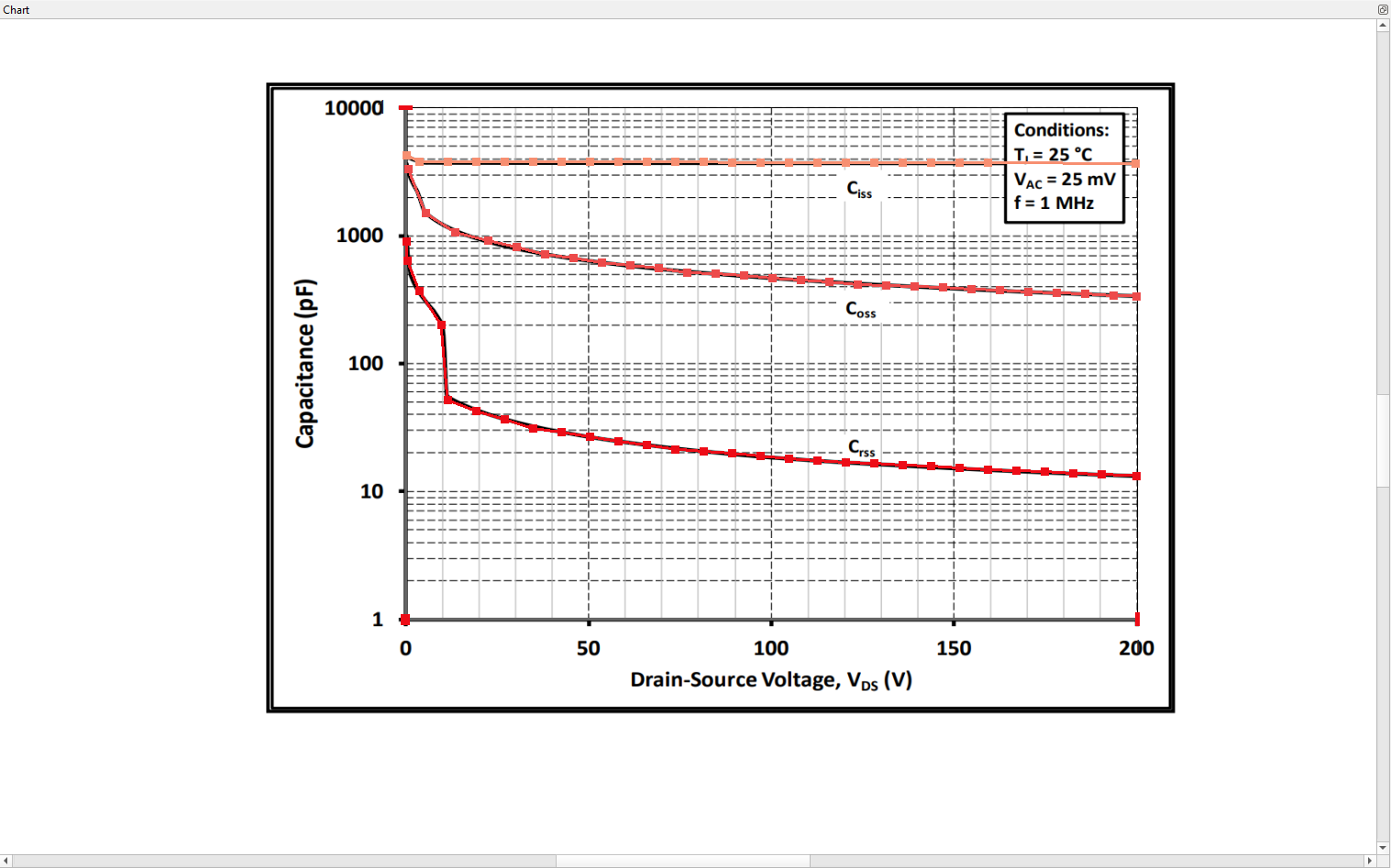

チャート領域は、ルックアップテーブル抽出ツールのメインパネルです。チャートの表示、軸のサイズ変更、アップロードした図の曲線に合わせるためのポイント操作に使用します。図をアップロードするには、「ファイル > チャート画像のアップロード」を選択します。ズームとパンコントロールもサポートされています。

グラフ領域を操作するためのコントロールは次のとおりです。

• Ctrl + 左クリック -マウスの位置に新しいポイントを挿入
• 左クリック + ドラッグ -現在ホバーしているポイントを移動
• 中クリック + ドラッグ -パン
• Alt + 右クリック -ホバーポイントを削除
• マウスを上にスクロール -拡大
• マウスで下にスクロール -ズームアウト

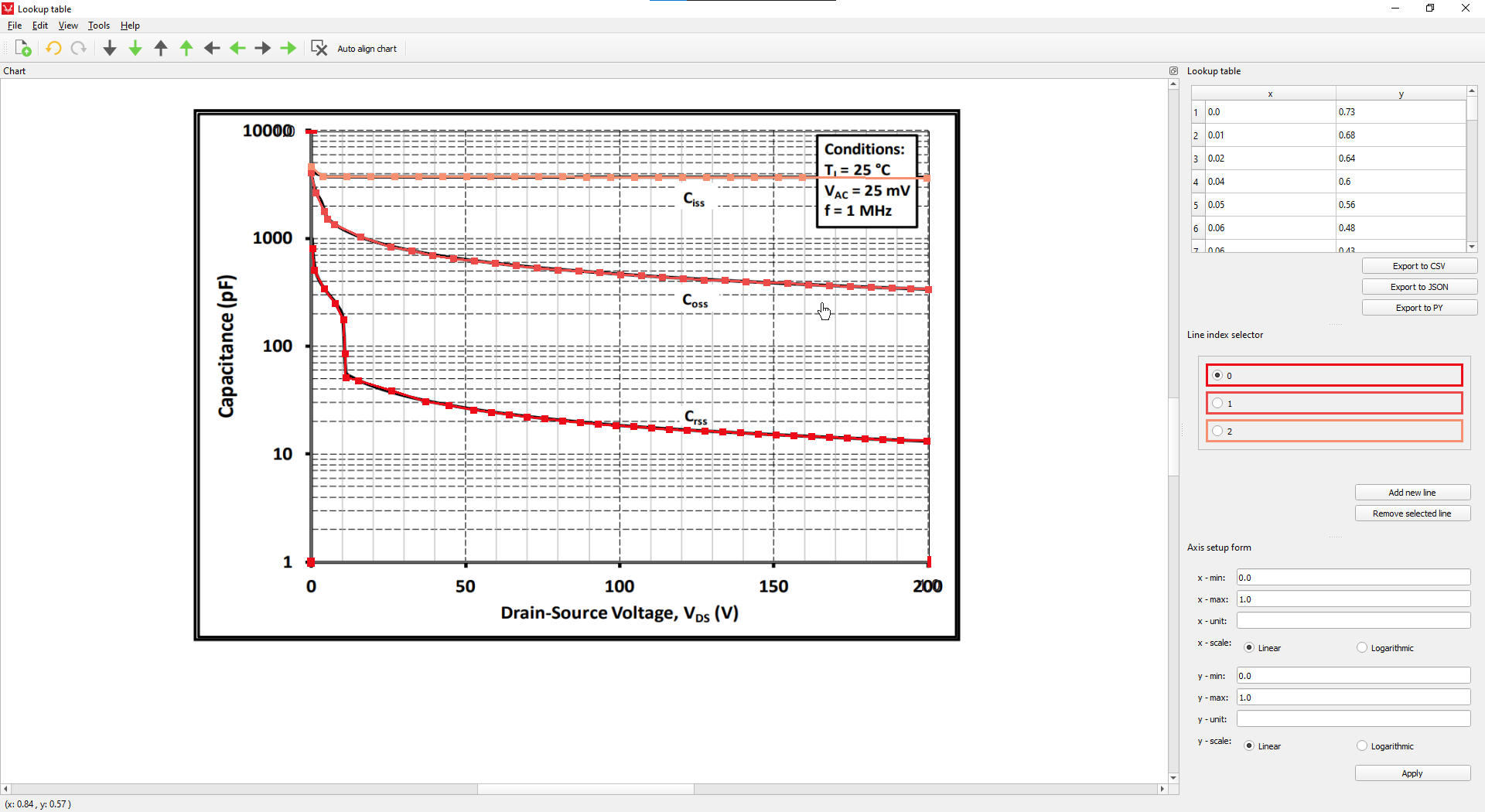

ルックアップテーブル - ラインインデックスセレクターなどで既に線が選択されている場合、チャート上に新しいポイントを挿入すると、図2に示すように、その線に自動的にポイントが割り当てられます。この図では、インデックス=0の線が選択されているため、ポイントはその線に追加されます。
