PHILインターフェース

このセクションでは、Power Hardware-In-the-Loop (PHIL) インターフェイス コンポーネントの一般的なプロパティについて説明します。

コンポーネントがサポートされていません: PHILインターフェースコンポーネントはTyphoonSimではサポートされていません。このグループのコンポーネントをモデルに追加すると、TyphoonSimでモデルを実行できなくなります。TyphoonSimモードでモデルを実行する前に、PHILインターフェースコンポーネントを無効にするか、モデルから削除してください。

PHIL インターフェース コンポーネントは、アナログ入出力信号を介してリアルタイム シミュレーションと実際のパワー アンプをリンクし、PHIL システムを形成するために使用されます。PHIL インターフェース コンポーネントは、アナログ入力制御の電圧/電流源と電圧/電流測定で構成されます。図 1に、一般的な PHIL セットアップを示します。これは、リアルタイム シミュレータ、パワー アンプ、および高出力テスト対象デバイスで構成されます。テスト対象デバイスの目的と機能に応じて、パワー アンプはグリッドまたは負荷のいずれかをエミュレートします。リアルタイム シミュレータでシミュレートされるモデルは、パワー アンプがエミュレートする対象を定義します。リアルタイム シミュレータは、アナログ入出力信号を介してパワー アンプに接続されます。アナログ出力を介して、リアルタイム シミュレータは基準電流/電圧をアンプに送信します。これらの基準は、リアルタイム シミュレーションの結果です。パワー アンプからのフィードバック信号は、リアルタイム シミュレータのアナログ入力を介してシミュレーションで使用されます。フィードバック信号は、パワーアンプがDUTに接続する際に検知する電圧または電流です。PHILインターフェースコンポーネントは、パワーアンプから送信または受信する信号を簡単に選択し、パラメータ設定するために使用されます。

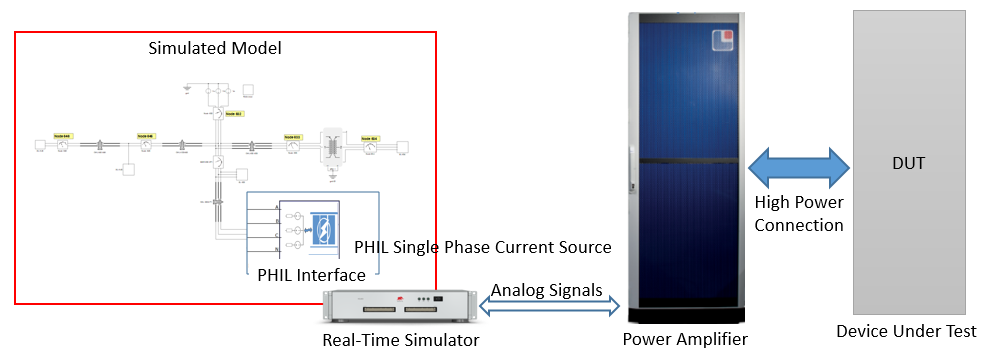

図1 PHILの概念図

ライブラリには 4 つの PHIL インターフェース コンポーネントが用意されています。

4種類のインターフェースコンポーネントすべてにおいて、アナログ入力ピン、スケーリング係数、オフセットを定義できます。さらに、アナログ入力信号のノイズレベルを低減するために通常必要となる専用の一次入力フィルタを有効にすることもできます。PHILインターフェースコンポーネントは、シミュレーションでは理想的な電圧源または電流源として表現されるため、トポロジの競合を回避するために並列抵抗または直列抵抗が含まれます。これらの抵抗値は「その他」タブで設定できます。PHILインターフェースコンポーネントには、電気部品に加えて、信号処理回路として実装された電力測定ユニットも含まれているため、実行速度も定義する必要があります。実行速度パラメータも「その他」タブにあります。

インターフェースコンポーネントは、アナログ入力のスケーリング係数とオフセットのパラメータ化について、静的および動的設定オプションをサポートしています。静的設定とは、PHILインターフェースコンポーネントのプロパティウィンドウで値を設定することを意味します。これらの値が変更された場合は、モデルを再コンパイルする必要があります。動的設定を有効にすると、シミュレーション実行時にTyphoonのSCADAからスケーリング係数とオフセットを調整できるようになります。動的オプションは、すべてのHILデバイス構成でサポートされているわけではありません。このオプションを使用するには、HIL構成が時間変動要素をサポートしている必要があります。
