コミュニケーション
回路図エディタで利用可能な通信コンポーネントの概要
通信コンポーネント
このページでは、回路図エディタのライブラリエクスプローラから利用できる通信コンポーネントの専用サブセットに焦点を当てています。これらのコンポーネントを使用すると、実行時に、指定されたプロトコルを使用するソフトウェアまたはデバイスからの入力を設定し、モデルに入力を受け入れることができます。各コンポーネントの説明とサポートされる機能は表1に示されています。
注：注目のコンポーネントの多くは、Communication Toolboxパッケージでのみご利用いただけます。詳細については、Typhoon HIL Toolboxesページをご覧ください。
注： Typhoon HILは、下記のプロトコルに加えて、専用契約を通じて複数の独自プロトコルもサポートしています。詳細については、独自プロトコルのページをご覧ください。
| 成分 | コアアプリケーション領域 | 説明 | 対応デバイス | 特徴 | サンプルモデル (\examples\models\) | ||
|---|---|---|---|---|---|---|---|
| サポートされている入力タイプ | サポートされている出力タイプ | ベクターサポート | |||||
 |
一般/自動化; エネルギー | Modbus TCP サーバー機能を実装します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | 本物 | はい | 通信プロトコル\modbus\（アプリケーションノート）（複数のモデルが利用可能） |
 |
Modbus TCP クライアント機能を実装します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | ユニット | はい | ||
 |

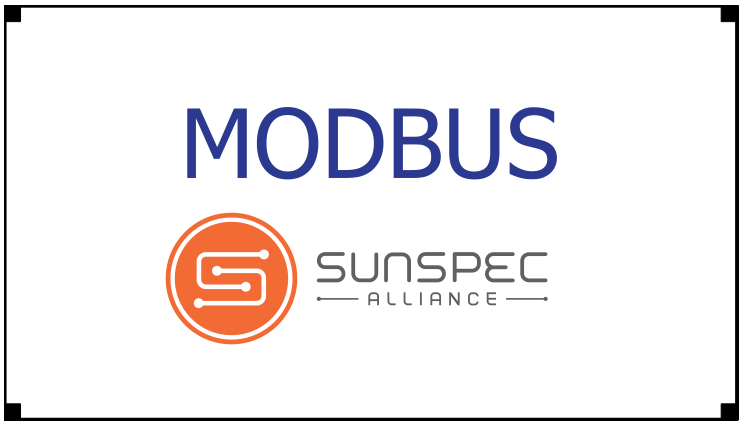

エネルギー | Modbus SunSpec サーバー機能を実装します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | 本物 | いいえ | 通信プロトコル\sunspec modbus\（アプリケーションノート） |
 |
エネルギー | IEC 61850 MMS サーバー機能を実装します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | 実数、整数、単位整数 | いいえ | 通信プロトコル\iec 61850 mms PVインバータ\（アプリケーションノート） |
|
エネルギー | IEC61850 GOOSE パブリッシャー機能を実装します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 本物 | 本物 | はい | 通信プロトコル/IEC 61850 グース/ |
|
IEC61850 GOOSE サブスクライバ機能を実装します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 本物 | 本物 | はい | ||
 |
エネルギー | このブロックは、共通の SV プロトコル設定を定義します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | - | - | - | /通信プロトコル/IEC 61850 サンプリング値/ 2つのHIL間のSV交換 |
 |

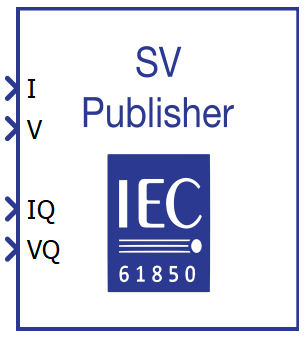

IEC61850 SV パブリッシャー機能を実装します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | - | はい | /通信プロトコル/IEC 61850 サンプリング値/送信 | |
 |

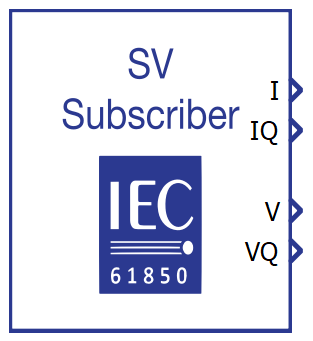

IEC61850 SV 加入者機能を実装します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | - | 実数、整数、単位整数 | はい | /通信プロトコル/IEC 61850 サンプリング値/受信 | |
 |
エネルギー | このブロックは、一般的な IEC 61869 SV プロトコル設定を定義します。 | HIL101、HIL404、HIL506、およびHIL606 | - | - | - | /通信プロトコル/iec 61869 サンプリング値/iec 61869 2つのhils間のsv交換 |
 |
IEC 61869 SV パブリッシャー機能を実装します。 | HIL101、HIL404、HIL506、およびHIL606 | 実数、整数、単位整数 | - | はい | /通信プロトコル/iec 61869 サンプリング値/iec 61869 送信 | |
 |
IEC 61869 SV 加入者機能を実装します。 | HIL101、HIL404、HIL506、およびHIL606 | - | 実数、整数、単位整数 | はい | /通信プロトコル/iec 61869 サンプリング値/iec 61869 受信 | |
 |
一般/自動化 | EtherCAT スレーブ機能を実装します。 | HIL506とHIL606 | 実数、整数、単位整数 | 実数、整数、単位整数 | はい | /通信プロトコル/ethercat/ethercatスレーブ |
 |
EtherCAT マスター機能を実装します。 | HIL101、HIL404、HIL506、およびHIL606 | 実数、整数、単位整数 | 実数、整数、単位整数 | いいえ | /通信プロトコル/ethercat/ethercatマスター | |
 |
一般/自動化 | このブロックは、一般的な Ethernet Variable Exchange プロトコル設定を定義します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | - | - | いいえ | /通信プロトコル/イーサネット変数交換/ (HIL から PC、PC から HIL、およびマルチ HIL アプリケーションで利用可能な TCP/IP および UDP の例) |
 |
Ethernet Variable Exchange プロトコルを使用して、Ethernet (TCP または UDP) 経由でデータを送信します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | - | はい | ||
 |
Ethernet Variable Exchange プロトコルを使用して、Ethernet (TCP または UDP) 経由でデータを受信します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | - | 実数、整数、単位整数 | はい | ||
 |
一般/自動化 | SFP セットアップ コンポーネントは、SFP シミュレーション リンク インターフェイスを構成します。 | HIL101、HIL404、HIL506、HIL606 | - | - | いいえ | 通信プロトコル\SFPとMMC\（アプリケーションノート） |
 |
SFP シミュレーション リンク プロトコルを使用して SFP 経由でデータを送信します。 | HIL101、HIL404、HIL506、HIL606 | 実数、整数、単位整数 | - | いいえ | ||
 |
SFP シミュレーション リンク プロトコルを使用して SFP 経由でデータを受信します。 | HIL101、HIL404、HIL506、HIL606 | - | 実数、整数、単位整数 | いいえ | ||
 |

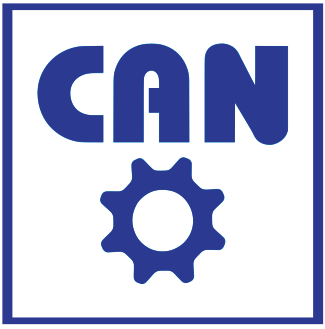

一般/自動化; エネルギー; 自動車 | このコンポーネントは、CAN コントローラーの設定を構成します。 | HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | - | - | いいえ | 通信プロトコル\CANバス\（アプリケーションノート） |
 |

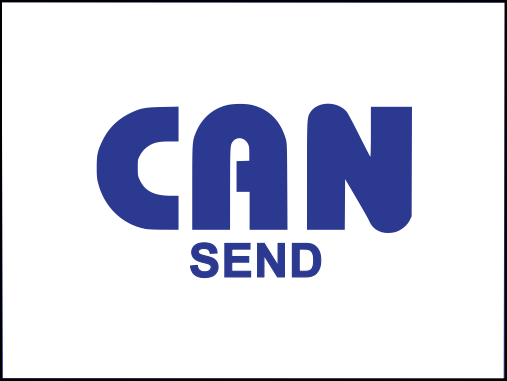

このコンポーネントは、送信する単一の CAN メッセージの形式と値を指定するために使用されます。 | HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | - | いいえ | ||
 |

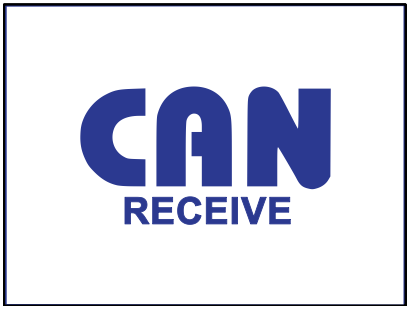

このコンポーネントは、CAN ネットワークを介して受信した単一のメッセージを解凍するために使用されます。 | HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | - | 実数、整数、単位整数 | いいえ | ||
 |
一般/自動化; エネルギー; 自動車 | このコンポーネントは、CAN コントローラーの設定を構成します。 | HIL506とHIL606 | - | - | いいえ | 通信プロトコル\can fd\ |
 |
このコンポーネントは、送信する単一の CAN FD メッセージの形式と値を指定するために使用されます。 | HIL506とHIL606 | 実数、整数、単位整数 | - | いいえ | ||
 |
このコンポーネントは、CAN FD ネットワークを介して受信した単一のメッセージを解凍するために使用されます。 | HIL506とHIL606 | - | 実数、整数、単位整数 | いいえ | ||
 |
自動車 | このコンポーネントは、送信される単一の J1939 メッセージの形式と値を指定します。 | HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | 実数、整数、単位整数 | いいえ | - |
 |
このコンポーネントは、CAN ネットワークを介して受信した単一の J1939 メッセージを解凍するために使用されます。 | HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | 実数、整数、単位整数 | いいえ | - | |
 |
このコンポーネントは、J1939 プロトコルのアドレス調停を処理するために使用されます。 | HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | いいえ | - | |||
 |
一般/自動化; エネルギー; 自動車 | このコンポーネントは、CANOpen スレーブ機能を実装します。 | HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | 本物 | いいえ | - |
 |

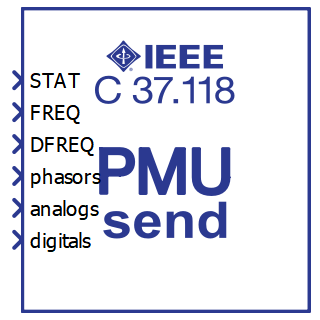

エネルギー | このコンポーネントは、IEEE C37.118 プロトコルに従ってデータ送信を実装します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | - | はい | 通信プロトコル\ieee c37.118\（送信、受信、およびマルチHILモデルが利用可能） |
 |

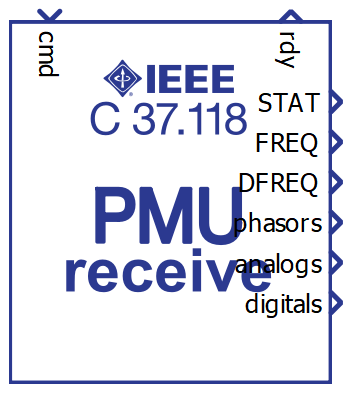

このコンポーネントは、IEEE C37.118 プロトコルに従ってデータ受信を実装します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | - | 実数、整数、単位整数 | はい | ||
 |
一般/自動化 | このコンポーネントは、OPC UA サーバー機能を実装します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、HIL606、およびVHIL | 実数、整数、単位整数 | 実数、整数、単位整数 | はい | 通信プロトコル\opc ua\（アプリケーションノート）（SCADAクライアント、証明書付きサーバー、および利用可能なサーバー） |
 |
一般/自動化; エネルギー | DNP3 アウトステーション機能を実装します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | 実数、整数、単位整数 | はい | 通信プロトコル\dnp3 |
 |
一般/自動化; エネルギー | CIP（EtherNET/IPサーバー機能）を実装 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | 実数、整数、単位整数 | いいえ | 通信プロトコル\cip\ethernet-ipサーバー |
 |
一般/自動化 | このブロックは、一般的なシリアル プロトコル (UART) 設定を定義します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | - | - | いいえ | 通信プロトコル\シリアル（回路図エディタとHIL SCADA実装が利用可能） |
 |
RS232 ポート経由でデータを送信します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | - | はい | ||
 |
RS232 ポートからデータを受信します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | - | 実数、整数、単位整数 | はい | ||
 |

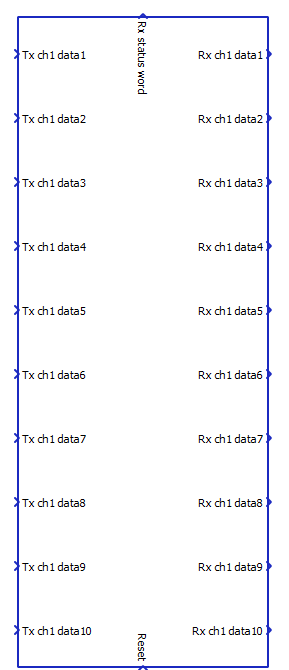

一般/自動化 | GPIO 経由で ABB Powerlink プロトコルを実装します (デバイスあたり最大 4 チャネル)。 | HIL101、HIL404、HIL506、およびHIL606 | 整数、単位 | 整数、単位 | いいえ | - |
 |
一般/自動化 | GPIO 経由で ABB DDCS プロトコルを実装します。 | HIL101、HIL404、HIL506、およびHIL606 | 整数、単位 | 整数、単位 | いいえ | - |
 |

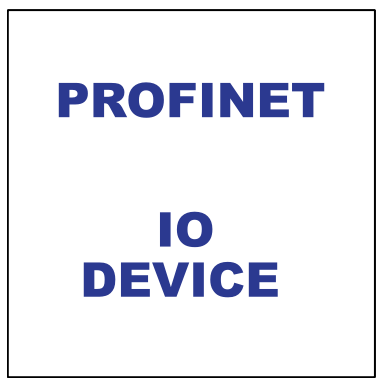

一般/自動化 | PROFINET プロトコルに従って IO デバイス機能を実装します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | 実数、整数、単位整数 | はい | - |
 |

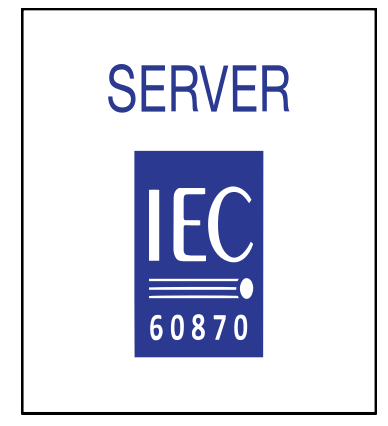

エネルギー | IEC60870 サーバー機能を実装します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | 実数、整数、単位整数 | はい | - |
 |
一般/自動化 | このコンポーネントは、SFP インターフェイスを使用して Egston パワー アンプと通信します。 | HIL101、HIL404、HIL506、およびHIL606 （カスタムファームウェア構成のみ） | 実数、整数、単位整数 | 実数、整数、単位整数 | いいえ | - |
 |
一般/自動化; エネルギー; 自動車 | 電気自動車通信コントローラ (EVCC) 用の ISO 15118-2 プロトコルを実装します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | 実数、整数、単位整数 | いいえ | 通信プロトコル\iso 15118\電気自動車充電コントローラ |
 |
一般/自動化; エネルギー; 自動車 | 供給機器通信コントローラ (SECC) 用の ISO 15118-2 プロトコルを実装します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | 実数、整数、単位整数 | いいえ | - |
 |

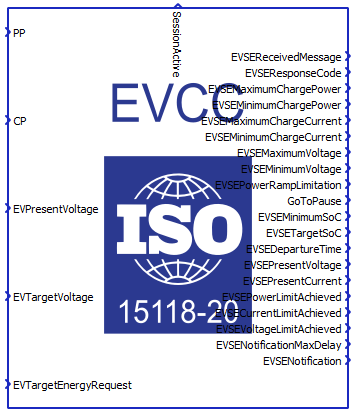

一般/自動化; エネルギー; 自動車 | 電気自動車通信コントローラ (EVCC) 用の ISO 15118-20 プロトコルを実装します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | 実数、整数、単位整数 | いいえ | - |
 |

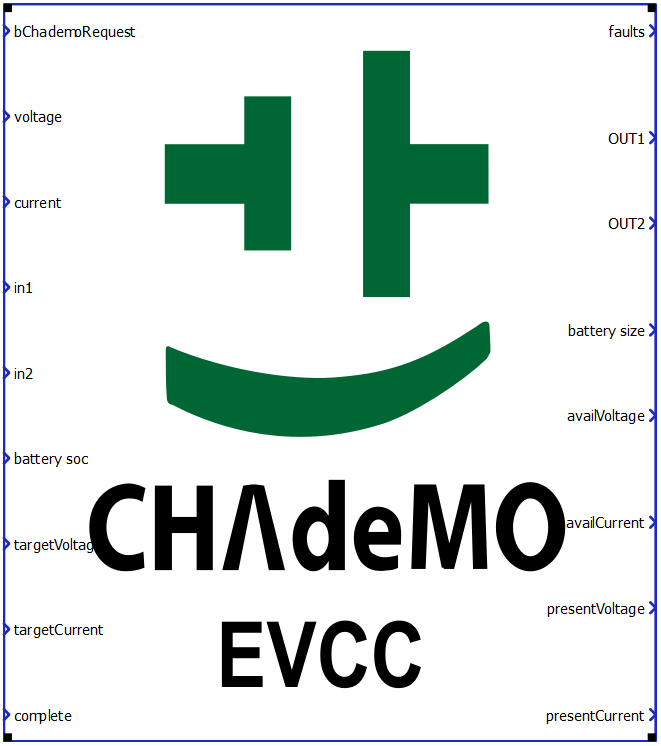

自動車 | 電気自動車通信コントローラ (EVCC) 用の CHAdeMO 1.0 プロトコルを実装します。 | HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | 実数、整数、単位整数 | いいえ | - |
 |
一般/自動化; エネルギー; 自動車 | SPIスレーブ機能を実装 | HIL101、HIL404、HIL506、およびHIL606 | 実数、整数、単位整数 | 実数、整数、単位整数 | いいえ | 通信プロトコル\spi\spiスレーブ |
 |
一般/鉄道 | このコンポーネントはPDメッセージを公開するためのTRDPプロトコル（IEC 61375-2-3）を実装します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | 実数、整数、単位整数 | はい | 通信プロトコル\iec 61375 trdp\ |
 |
このコンポーネントはPDメッセージをサブスクライブするためのTRDPプロトコル（IEC 61375-2-3）を実装します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | 実数、整数、単位整数 | はい | 通信プロトコル\iec 61375 trdp\ | |
 |

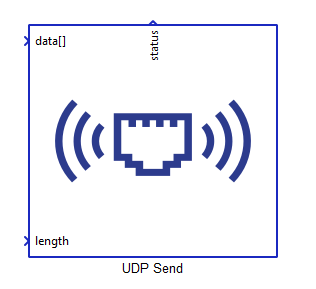

一般/自動化 | UDP を使用してイーサネット経由でデータを送信します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | - | はい | |
 |

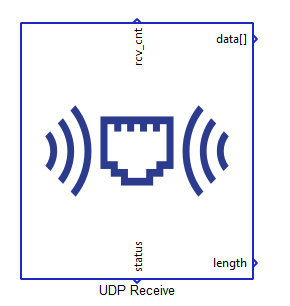

一般/自動化 | UDP を使用してイーサネット経由でデータを受信します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | - | 実数、整数、単位整数 | はい | |
 |
一般/自動化 | UDP を使用してイーサネット経由でマルチキャスト メッセージを受信します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | - | 実数、整数、単位整数 | はい | |
 |
一般/自動化 | TCP を使用してイーサネット経由でデータを送信します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | 実数、整数、単位整数 | - | はい | |
 |
一般/自動化 | TCP を使用してイーサネット経由でデータを受信します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | - | 実数、整数、単位整数 | はい | |
 |
一般/自動化; エネルギー; 自動車 | このコンポーネントは、Automotive Communication Extender ボード上の CAN コントローラーを構成します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | - | 整数 | いいえ | - |
 |

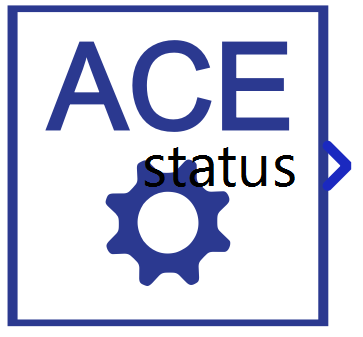

一般/自動化; エネルギー; 自動車 | このコンポーネントは、自動車通信エクステンダー ボード上の SPI コントローラーを構成します。 | HIL402、HIL101、HIL404、HIL602+、HIL604、HIL506、およびHIL606 | - | 整数 | いいえ | - |
