トランスフォーマー

コアモデル

変圧器コアモデリングは、ライブラリ内のすべての変圧器で利用可能です。コアモデルは、 「コアモデル」コンボボックスで選択できます。以下のリストは、利用可能なすべてのコアモデルのマスクプロパティと変圧器の一次側を示しています。コアモデルは、以下のいずれかの値に設定できます。

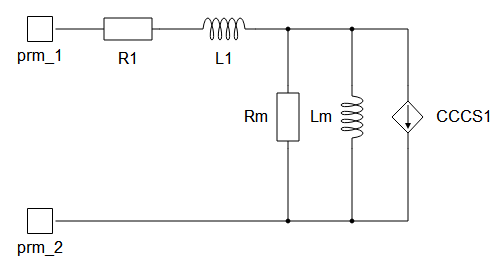

• リニア
  • コアは変圧器の一次側の線形磁化インダクタンスとしてモデル化される。

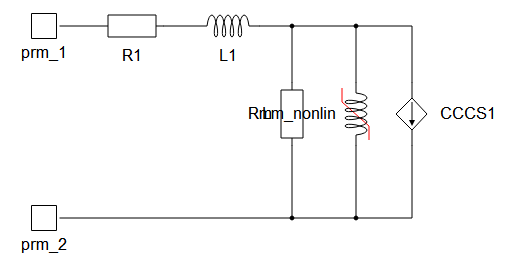

• 非線形/ヒステリシス
  • コア飽和は、変圧器の一次側における非線形磁化インダクタンスとしてモデル化されます。一部の変圧器では、コアのヒステリシスもモデル化できます。

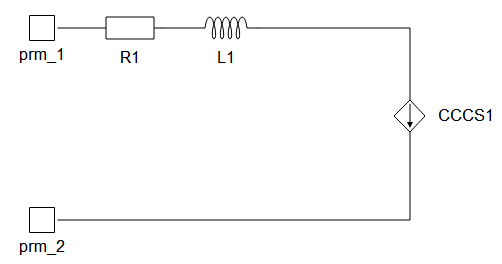

• Lm/Rmを無視
  • 選択すると、コアの磁化インダクタンスと抵抗は無視されます。



ヒステリシス効果

ヒステリシスを適切に定義するには、ゼロ電流データ ポイントに対してFlux 値とHysteresis flux 値の両方のデータ値を指定する必要があります。つまり、 Current 値とFlux 値のリスト/配列の最初の値は 0 で、 Hysteresis flux 値のリスト/配列の最初の値は残留フラックス値である必要があります。次に、これら 3 つのプロパティはすべて同じ数の要素を持ち、3 つすべてが単調に非減少のリスト/配列である必要があります。 Hysteresis flux 値には、 Flux 値リスト内の対応する要素よりも値が高い要素が少なくとも 1 つあり、その後に Flux 値内の対応する要素と同じ値を持つ要素が少なくとも 1 つ続く必要があります。 Hysteresis flux 値とFlux 値の最初の共通要素は、 Hysteresis upper curve thresholdとして定義されます。

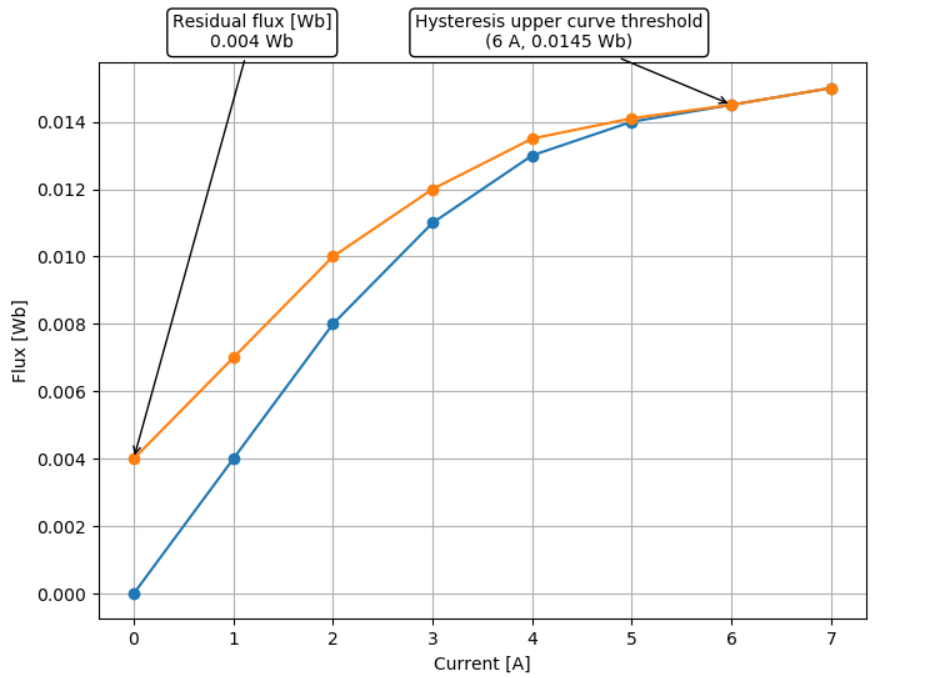

図 5 は、以下の設定を使用して適切に定義されたパラメータ値の例を示しています。

磁束値 [Wb]: [0, 0.004, 0.008, 0.011, 0.013, 0.014, 0.0145, 0.015] 電流値 [A]: [0, 1, 2, 3, 4, 5, 6, 7] ヒステリシス磁束値 [Wb]: [0.004, 0.007, 0.01, 0.012, 0.0135, 0.0141, 0.0145, 0.015]

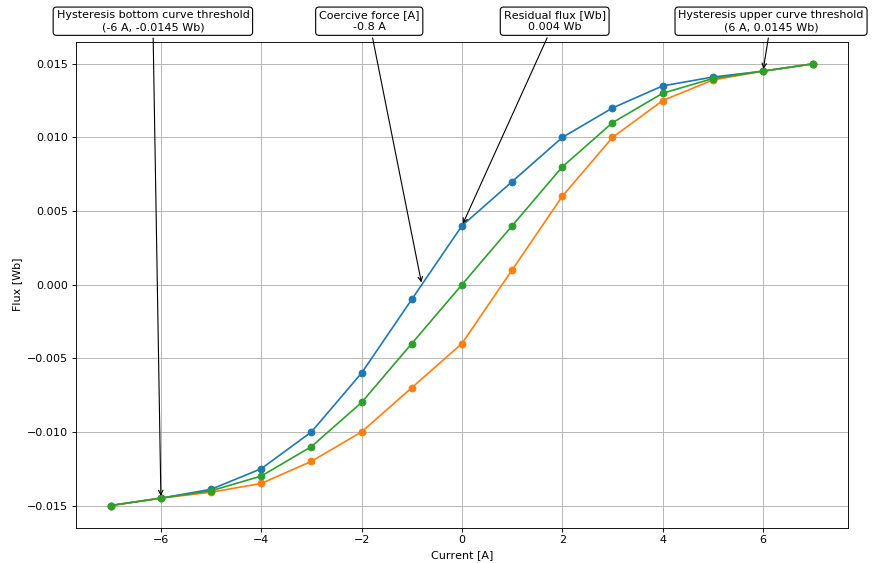

「プレビュー」ボタンをクリックすると、ヒステリシスパラメータが検証されます。ただし、各プロパティフィールドで直接定義されている場合のみ検証され、名前空間を介して定義されている場合は検証されません。検証後、ヒステリシス曲線が延長され、図6に示すように、期待されるシミュレーションヒステリシス曲線が表示されます。

シミュレートされた磁束値がヒステリシス上限曲線しきい値を超えると、上側の曲線が磁束電流設定点の軌跡となり、次のトリガー イベントまでその状態が維持されます。シミュレートされた磁束値がヒステリシス下限曲線しきい値を下回ると、下側の曲線が磁束電流設定点の軌跡となり、次のトリガー イベントまでその状態が維持されます。シミュレーションが最初に開始されると、次のトリガー イベントまで元の曲線が基準となります。実行時にヒステリシスを無効にして基準曲線を元の磁化曲線に戻すには、scada 入力demagnetize_scada_inを1に設定します。ヒステリシス上限曲線とヒステリシス下限曲線を再度有効にするには、scada 入力demagnetize_scada_in を0に設定します。基準曲線への磁束消磁は、TyphoonSim ではまだサポートされていません。
