グリッド
グリッド電源をモデル化するグリッド コンポーネントの説明。

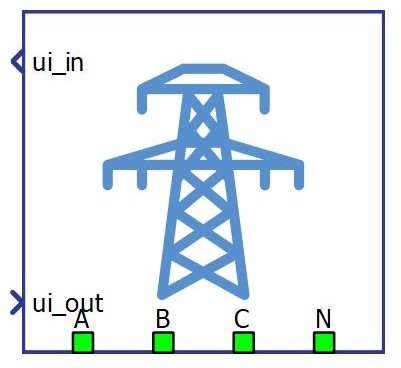

表 1に示すMicrogrid ライブラリの Schematic Editor ライブラリ ブロックは、グリッド電源をモデル化します。
| 成分 | コンポーネントダイアログウィンドウ | コンポーネントパラメータ |
|---|---|---|
 グリッド |
 |
|

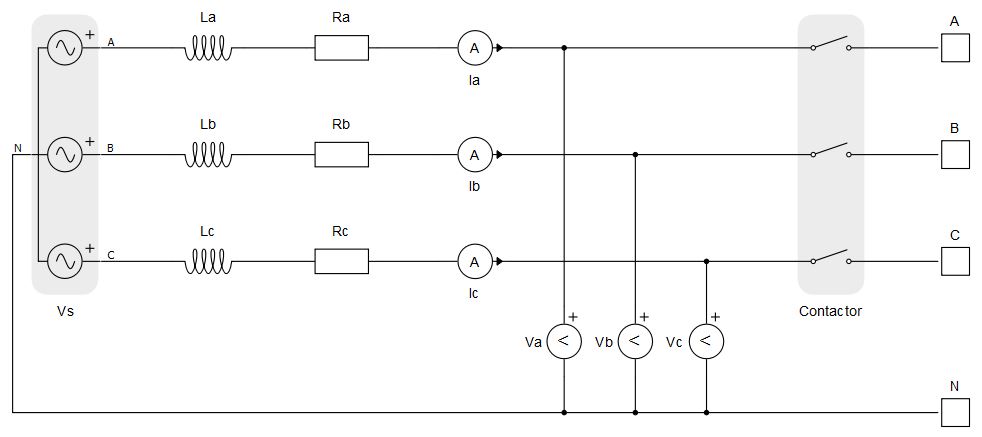

グリッド電力ステージ
グリッド電力ステージは、3 相電圧源、直列抵抗を備えたグリッドインダクタンス、およびコンタクタで構成されます。
グリッドコンポーネントの入力と出力
このコンポーネントには、ユーザーインターフェース入力が 1 つとユーザーインターフェース出力が 1 つあります。ユーザーインターフェース入力とユーザーインターフェース出力は、20 要素の配列です。表 2 は、入力信号とその順序を示しています。表 3 は、出力信号とその順序を示しています。これらの信号はすべて、表 4に示すように、プローブ(出力信号用) とScada 入力(入力信号用) を使用して、対応するグリッド UI でも定義されています。グリッド UI は、グリッドコンポーネントと同じライブラリの場所にあり、ライブラリからリンクを解除して、特定のニーズに合わせて採用できます。単位 [pu] は、グリッドコンポーネントパラメータとして挿入されるか、グリッドコンポーネントパラメータから導出される公称値に関連付けられています。
| 番号 | 入力 | 説明 | 入力範囲 |
|---|---|---|---|
| 0 | 接続する | グリッドコンタクタを閉じるデジタル入力。入力値が高い場合、コンタクタは閉じます。 | 0または1 |
| 1 | グリッドVrmsコマンド | グリッドライン電圧RMSコマンド。[pu]。 | > 0 |
| 2 | グリッド周波数コマンド | グリッド周波数コマンド。[pu] | > 0 |
| 3-19 | 予約済みイン | 使用されない入力。 |
| 番号 | 出力 | 説明 |
|---|---|---|
| 0 | Connect_fb | グリッド接触器が閉じているときにデジタル信号がアクティブになります。 |
| 1 | Vrms_meas_kV | 測定されたグリッド電圧のRMS値のアナログ出力。[kV] |
| 2 | Fmeas_Hz | 測定されたグリッド電圧周波数の値のアナログ出力。[Hz]。*注：内部PLLによって[0.5, 1.5] puの範囲に制限されます。 |
| 3 | Pmeas_kW | グリッドの有効電力出力の瞬時値のアナログ出力。[kW] |
| 4 | Qmeas_kVAr | グリッドの無効電力出力の瞬時値のアナログ出力。[kVAr] |
| 5 | 平均kVA | グリッドの皮相電力出力の瞬時値をアナログ出力します。[kVA] |
| 6 | PFmeas | グリッド力率の値を含むアナログ出力。 |
| 7-19 | 予約済みアウト | 使用されていない出力。 |

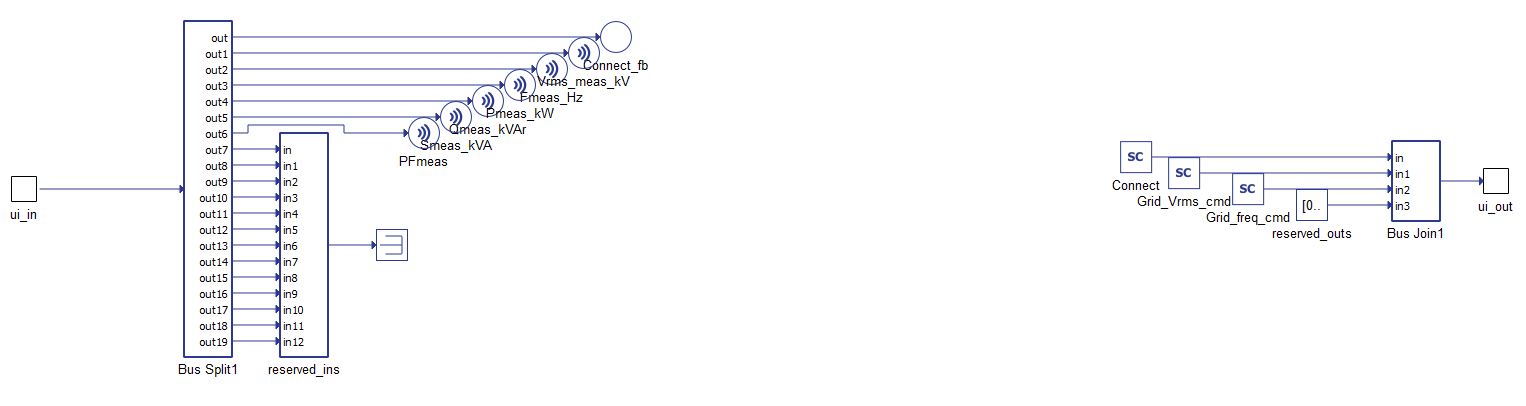

| グリッドUI | グリッドUIの内部 |
|---|---|
|
|

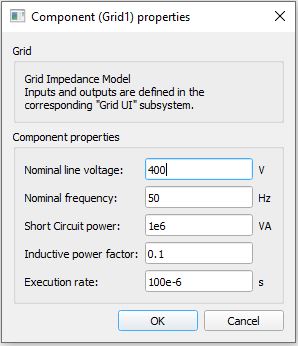

グリッドコンポーネントマスクとパラメータ
グリッド コンポーネント マスクは、コンポーネントのパラメータを指定するための 1 つのタブで構成されます。
| パラメータ | コードネーム | 説明 |
|---|---|---|
| 公称線間電圧 | Vb | グリッド公称線間電圧。[V] |
| 公称周波数 | f | グリッド公称周波数。[Hz] |
| 短絡電力 | SB | 系統短絡電力。系統インピーダンス値を決定します。[VA] |
| 誘導力率 | pf | 系統短絡時の系統力率。抵抗とリアクタンスの比を決定します。 |
| 実行率 | 朝食 | 内部信号処理の実行速度。[秒] |
例
全体的な動作と制御方法論は、次の例を使用するとよりよく理解できます。
モデル名: pv_plant_gen.tse
SCADAインターフェース: SCADA_Panel.cus
パス: /examples/models/microgrid/pv_plant/pv_plant (汎用)
