定インピーダンス負荷

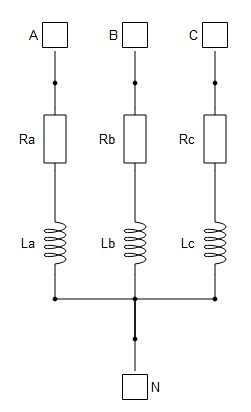

定インピーダンス負荷コンポーネントは、マイクログリッドライブラリにあります。コンポーネントアイコンとそのプロパティウィンドウは表1に示されています。定インピーダンス負荷コンポーネントは、三相平衡または不平衡の定インピーダンス負荷を表します。インピーダンスの組み合わせは、R、RL直列接続、RC直列接続のいずれかです。

表1 .回路図エディタコアライブラリの定インピーダンス負荷
成分	コンポーネントダイアログウィンドウ	コンポーネントパラメータ
定インピーダンス負荷		プロパティタブ: 1 - 一般 2 - 三相 3 - フェーズA 4 - フェーズB 5 - フェーズC

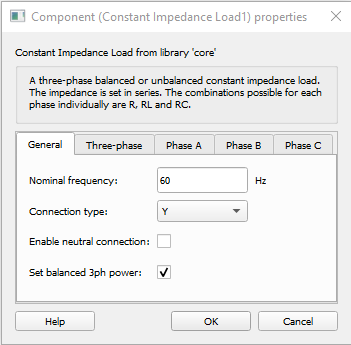

タブ：「一般」

このタブでは、バランス操作とアンバランス操作の両方に適用可能なプロパティを設定できます。


パラメータ	コードネーム	説明
公称周波数	脚注	公称グリッド周波数。
接続タイプ	接続タイプ	三相接続を定義するコンボボックス。Y（スター）接続またはΔ（デルタ）接続を選択できます。
ニュートラル接続を有効にする	有効にする_中立	このボックスをチェックすると、スター接続のニュートラルを表す追加ポートが追加されます。
バランスのとれた3相電源を設定する	バランス設定	このフィールドにチェックを入れると、電力バランスが保たれます。チェックを外すと、各相ごとに電力を個別に定義できます。

タブ：「三相」

このプロパティタブでは、バランス負荷オプションの負荷の電力定格を定義できます。


パラメータ	コードネーム	説明
公称3相線間電圧	Vn_3ph	公称グリッドライン間電圧。
公称3相電力	スン_3ph	消費される希望の三相皮相電力。
力率モード3相	pf_mode_3ph	このフィールドでは、遅れ、進み、または単位力率 (誘導性、容量性、または純抵抗性負荷) を選択できます。
力率3相	pf_3ph	選択した力率モードに適用される力率値 (力率モードが単位に設定されていない場合)。

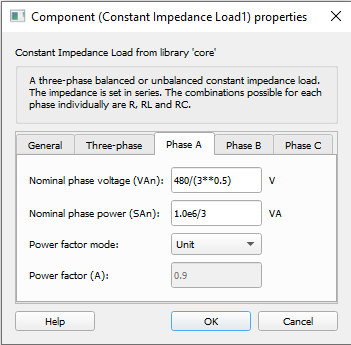

タブ: Y接続の場合、「フェーズA」、「フェーズB」、「フェーズC」

これらのタブは、「一般」タブで「平衡三相電力の設定」がチェックされていない場合に使用されます。これらのタブでは、相ごとの電圧、電力、力率を入力できます。ここで説明するパラメータはY接続用です。


パラメータ	コードネーム	説明
公称相電圧（VAn、VBn、またはVCn）	VAn、VBn、またはVCn	各相の公称線間中性線間電圧。
公称相電力（SAn、SBn、またはSCn）	SAn、SBn、またはSCn	各相で消費される、希望する線路から中性線までの皮相電力。
力率モード	pf_modeA、pf_modeB、またはpf_modeC	このフィールドでは、それぞれの位相の遅れ、進み、または単位力率 (誘導性、容量性、または純抵抗性負荷) を選択できます。
力率（A、B、またはC）	pfA、pfB、またはpfC	各相の力率（力率モードが単位に設定されていない場合）。

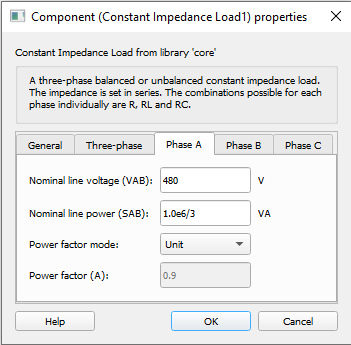

タブ: Δ接続の場合、「フェーズA」、「フェーズB」、「フェーズC」

これらのタブは、「一般」タブで「平衡三相電力を設定する」がチェックされていない場合に使用されます。これらのタブでは、相ごとの電圧、電力、力率を入力できます。ここで説明するパラメータはΔ結線用です。


パラメータ	コードネーム	説明
公称線間電圧（VAB、VBC、またはVCA）	VAB、VBC、またはVCA	各相間の公称線間電圧。
公称ライン電力（SAB、SBC、またはSCA）	SAB、SBC、またはSCA	各相間で消費される所望の線間皮相電力。
力率モード	pf_modeA、pf_modeB、またはpf_modeC	このフィールドでは、それぞれの位相の遅れ、進み、または単位力率 (誘導性、容量性、または純抵抗性負荷) を選択できます。
力率（A、B、またはC）	pfA、pfB、またはpfC	各相の力率（力率モードが単位に設定されていない場合）。

例

全体的な動作は、次の一定インピーダンス負荷の例を使用するとよりよく理解できます。

モデル名: meter_and_const_z_load.tse

SCADAインターフェース: SCADA_Panel.cus

パス: /examples/models/microgrid/meter_and_constant_z_load/
