離散

このサブカテゴリには、アキュムレータ、インテグレータ、ユニット遅延、遅延、トランスポート遅延、レート リミッタ、微分器、FIR フィルタ、離散伝達関数、離散状態空間、ヒステリシス関数、およびロー パス フィルタの 12 個の個別コンポーネントが含まれています。

離散サブカテゴリには、いくつかの離散計算コンポーネントが用意されています。それぞれの説明とサポートされる機能は表1に示されています。

表1 .回路図エディタコアライブラリの信号処理カテゴリの個別コンポーネント

成分	説明	特徴			ヘルプファイル
		サポートされている入力タイプ	サポートされている出力タイプ	ベクターサポート
アキュムレータ	入力信号を蓄積します。	実数、整数、単位整数	実数、整数、単位整数	はい	アキュムレータ
インテグレーター	後方オイラー法を使用して入力信号を積分します。	実数、整数、単位整数	本物	はい	インテグレーター
インテグレータロールオーバー	後退オイラー法を用いて入力信号を積分します。出力は指定された値を超えるとロールオーバーします。	実数、整数、単位整数	本物	いいえ	インテグレータロールオーバー
ユニット遅延	入力信号を 1 サンプル期間だけ遅延します。	実数、整数、単位整数	real、int、uint、inherit（ユーザーが選択可能）	はい	ユニット遅延
遅れ	入力信号をNサンプル期間遅延します。Nはプロパティ（固定遅延）または入力信号（可変遅延）で指定できます。	実数、整数、単位整数	real、int、uint、inherit（ユーザーが選択可能）	はい	遅れ
輸送遅延	定義された遅延を入力信号に適用します。	実数、整数、単位整数	real、int、uint、inherit（ユーザーが選択可能）	はい	輸送遅延
レートリミッター	変化の上昇率と下降率を制限します。	実数、整数、単位整数	実数、整数、単位整数	はい	レートリミッター
差別化要因	入力信号の微分を提供します。	実数、整数、単位整数	本物	はい	差別化要因
FIRフィルタ	直接形式 FIR フィルタを実装します。	実数、整数、単位整数	real、int、uint、inherit（ユーザーが選択可能）	はい	FIRフィルタ
離散伝達関数	分子と分母を Z ドメインまたは S ドメインのいずれかで指定できる離散伝達関数を実装します。	実数、整数、単位整数	real、int、uint、inherit（ユーザーが選択可能）	はい	離散伝達関数

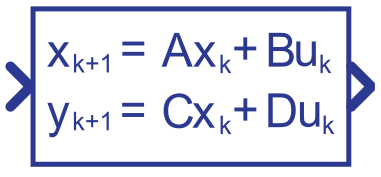

離散状態空間	係数行列 A、B、C、および D を Z ドメインまたは S ドメインのいずれかで指定できる離散状態空間を実装します。	実数、整数、単位整数	real、int、uint、inherit（ユーザーが選択可能）	はい	離散状態空間
ヒステリシス機能	ヒステリシス関数をモデル化します。	実数、整数、単位整数	実数、整数、単位整数	はい	ヒステリシス機能
ローパスフィルター	ローパス フィルターをモデル化します。	実数、整数、単位整数	本物	はい	ローパスフィルター
高度なローパスフィルター	フィルター タイプを選択できるローパス フィルターをモデル化します。	実数、整数、単位整数	本物	はい	高度なローパスフィルター
