IEEEタイプ1励振器

回路図エディタの IEEE タイプ 1 励磁機コンポーネントの説明。このコンポーネントは、あらゆる同期機に汎用的な励磁を提供し、発電モードでその端子電圧を制御します。

コンポーネントアイコン

説明

タイプ1励磁システムは、現在稼働している最新システムの大部分を代表するものです。このシステムでは、直流整流子励磁器と連続動作電圧調整器を使用し、励磁器の飽和機能は備えていません。IEEEタイプ1励磁器のブロック図を図2に示します。ここで、主電圧調整器は定数KaとTaで、励磁器は定数KeとTeで表されます。

ポート

Vref（入力）
- ステータ端子電圧の希望値（pu 単位）。
  - サポートされる型: uint、int、real。
  - ベクターサポート: いいえ。
Vd（インチ）
- 端子電圧の Vd 成分（pu 単位）。
  - サポートされる型: uint、int、real。
  - ベクターサポート: いいえ。
Vq（インチ）
- 端子電圧の Vq 成分（pu 単位）。
  - サポートされる型: uint、int、real。
  - ベクターサポート: いいえ。
Vpss（入力）
- この入力を電力システム安定装置に接続して、電力システムの振動をさらに安定化させます。
  - サポートされる型: uint、int、real。
  - ベクターサポート: いいえ。
Vf（出力）
- 同期機ブロックの界磁電圧（pu 単位）。
  - サポートされるタイプ: 実数。
  - ベクターサポート: いいえ。

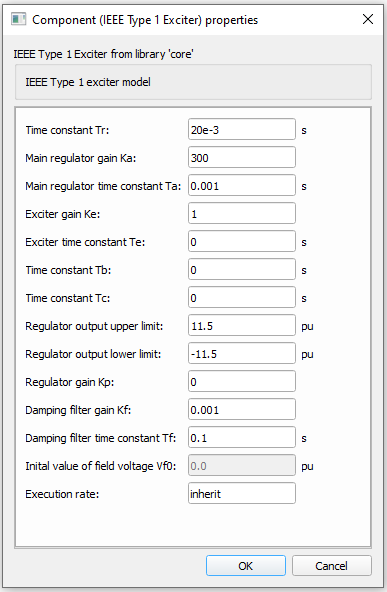

プロパティ

時定数Tr
- 端子電圧トランスデューサの時定数を入力します。
主調整器ゲインKaと時定数Ta
- メイン電圧レギュレータに関連付けられた一次システムによって表される時定数TaとゲインKaの値を入力します。
励振器ゲインKeと時定数Te
- 励振器に関連付けられた一次システムによって表される時定数TeとゲインKeの値を入力します。

時間定数TbとTc
- 電圧レギュレータに固有の等価時定数をモデル化するために使用できる時定数TbおよびTcを入力します。ただし、これらの時定数は無視できるほど小さい場合が多いです。
レギュレータの出力制限とゲイン
- 電圧レギュレータの出力上限値（Efmax）と下限値（Efmin）をpu単位で入力します。上限値は定数または可変値にすることができます。比例ゲインKpが0に設定されている場合、上限値は定数となり、 Efmaxと等しくなります。Kpが正の値に設定されている場合、上限値は整流されたステータ端子電圧とKpの積と等しくなります。
減衰フィルタゲインKfと時定数Tf
- 微分フィードバックに関連付けられた一次システムによって表される時定数TfとゲインKfの値を入力します。
界磁電圧の初期値
- 界磁電圧の初期値（pu単位）。このプロパティは0に設定されており、現在無効になっています。
実行率
- 希望する信号処理実行速度を入力してください。この値は、同じ回路内の他の信号処理コンポーネントと互換性がある必要があります。つまり、回路内で最も速い実行速度の倍数である必要があります。実行速度は最大4つまで指定できます。実行速度の指定には、小数（例：0.001）または指数値（例：1e-3）（秒単位）を使用できます。または、「inherit」と入力すると、入力を受け取るコンポーネントの実行速度に基づいて、コンポーネントに実行速度が割り当てられます。
