リモートIOインターフェース（イーサネット）

コンポーネントはサポートされていません:このコンポーネントは現在 TyphoonSim ではサポートされていません。このコンポーネントをモデルに追加すると、TyphoonSim でモデルを実行できなくなります。TyphoonSim モードでモデルを実行する前に、このコンポーネントを無効にするか、モデルから削除してください。

リモートIOインターフェース（イーサネット）の説明

リモートIOインターフェース（Ethernet）コンポーネントは、Typhoon HILリモートIOデバイスとの入出力データの送受信に使用されます。HILデバイスとリモートIOデバイス間の通信は、Ethernet変数交換を介して行われます。このコンポーネントは、 HILインターフェースライブラリカテゴリに属する信号処理ベースのコンポーネントです。

内部的には、このコンポーネントは、リモート IO デバイス内の 2 つの独立したカードに対応する 2 つのリモート IO カード (イーサネット) ユニットで構成され、デバイスの背面にデバイス ID 1 およびデバイス ID 2 というラベルが付いています。

コンポーネントダイアログボックスとパラメータ

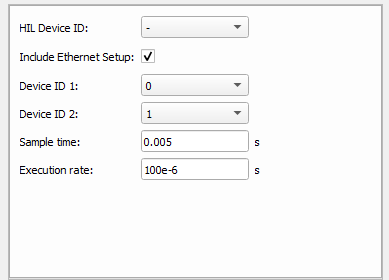

リモート IO インターフェイス (イーサネット) コンポーネントの一般的なパラメータは、コンポーネントプロパティダイアログボックスで定義できます。

表1 .リモートIOインターフェース（イーサネット）パラメータの説明
パラメータ	名前	説明
HILデバイスID	hil_device_id	このパラメータは、リモートIOデバイスが接続されているHILデバイスのID番号と一致する必要があります。これはマルチHILシミュレーションでのみ重要です。HILを1つだけ使用する場合は「-」を選択してください。注:マルチ HIL システムでは、回路図エディタモデル内のすべてのリモート IO インターフェース (イーサネット) コンポーネントを同じ HIL デバイスに割り当てる必要があります。
イーサネット設定を含める	include_eth_setup	ETH VE セットアップコンポーネントが含まれています。このチェックをオンにできるのは、1 つのリモート IO インターフェースコンポーネントのみです。注: ETH VE セットアップコンポーネントをリモート IO インターフェイスコンポーネントの外部で使用する場合、その IP アドレスは 192.168.20.10 に設定する必要があります。
デバイスID 1	デバイスID1	リモート IO デバイスの背面にあるラベル「デバイス ID 1」の下のロータリースイッチ 2 の位置。
デバイスID 2	デバイスID2	リモート IO デバイスの背面にあるラベル「デバイス ID 2」の下のロータリースイッチ 2 の位置。注意:データが適切に送信されるように、デバイス ID は昇順で設定する必要があります。
サンプル時間	サンプル時間	メッセージの送信速度。[秒]
実行率	実行率	内部信号処理の実行速度。[秒]

注意:現在、デバイス ID 1 およびデバイス ID 2 のラベルの下のロータリースイッチ 1 で設定されているリモート IO デバイスのボックス ID は、コンポーネントが適切に動作するために 0 に設定する必要があります。

リモートIOインターフェース（イーサネット）ポート

リモートIOインターフェース（イーサネット）コンポーネントには8つのポートがあり、2つのグループに分かれています。各グループはリモートIOデバイス内の1枚のカードに対応しています。1つのグループは、アナログ入力とデジタル入力のペアと、アナログ出力とデジタル出力のペアで構成されます。コンポーネントの左側にある入力ポートは、適切なデジタル出力とアナログ出力をリモートIOデバイスに送信するために使用されます。使用可能な入力ポートは表2に示されています。

このコンポーネントの入力端子に供給されるすべてのアナログ信号の値は、リモートIOデバイスの出力で期待される値と等しくなければなりません。例えば、リモートIOのアナログ出力に8Vの値が必要な場合、モデルで提供される信号の値は8である必要があります。

利用可能な出力ポートは表3これらの出力を通して、リモートIOのアナログ入力とデジタル入力からの信号にアクセスできます。内部プローブとデジタルプローブが既に存在するため、これらのポートはモデル内部で信号を生成するために使用できます。

表2リモートIOインターフェース（イーサネット）入力ポート
ポートラベル	説明	ベクトルの長さ
AO 1	デバイス ID 1 でマークされたリモート IO カードのアナログ出力に信号を割り当てるために使用されるベクトル入力。ベクトルの各要素は、フロントプレートコネクタの 1 つのピンに対応します。	32
1を実行する	デバイス ID 1 でマークされたリモート IO カードのデジタル出力に信号を割り当てるために使用されるベクトル入力。ベクトルの各要素は、フロントプレートコネクタの 1 つのピンに対応します。	32
AO2	デバイス ID 2 でマークされたリモート IO カードのアナログ出力に信号を割り当てるために使用されるベクトル入力。ベクトルの各要素は、フロントプレートコネクタの 1 つのピンに対応します。	32
2を実行する	デバイス ID 2 でマークされたリモート IO カードのデジタル出力に信号を割り当てるために使用されるベクトル入力。ベクトルの各要素は、フロントプレートコネクタの 1 つのピンに対応します。	32

表3リモートIOインターフェース（イーサネット）出力
ポートラベル	説明	ベクトルの長さ
AI 1	デバイス ID 1 でマークされたリモート IO カードのアナログ入力から信号を供給するために使用されるベクトル出力。ベクトルの各要素は、フロントプレートコネクタの 1 つのピンに対応します。	16
DI 1	デバイス ID 1 でマークされたリモート IO カードのデジタル入力から信号を供給するために使用されるベクトル出力。ベクトルの各要素は、フロントプレートコネクタの 1 つのピンに対応します。	32
AI2	デバイス ID 2 でマークされたリモート IO カードのアナログ入力から信号を供給するために使用されるベクトル出力。ベクトルの各要素は、フロントプレートコネクタの 1 つのピンに対応します。	16
DI 2	デバイス ID 2 でマークされたリモート IO カードのデジタル入力から信号を供給するために使用されるベクトル出力。ベクトルの各要素は、フロントプレートコネクタの 1 つのピンに対応します。	32
