DTV検出
このリファレンス セクションでは、複数のコンバータ コンポーネントで使用されるデッド タイム違反 (DTV) 検出機能について説明します。
注意: DTV 検出は TyphoonSim では無視され、その値を変更しても TyphoonSim シミュレーションにはまったく影響しません。
リアルタイムのみ:このドキュメントは、リアルタイム/VHIL シミュレーションにのみ有効です。
DTV検出機能の目的は、シミュレートされたコンバータブロックの破壊的なスイッチング状態を検出し、報告することです。DTV検出ブロックはコンバータ制御入力に基づいて動作し、デジタル入力サンプリング分解能（ HIL402、602+、604デバイスでは最大6.25 ns、HIL101デバイスでは最大4.5 ns、HIL404、HIL506、HIL606デバイスでは最大3.5 ns ）で動作します。標準の2レベルおよび3レベルのNPCトポロジをサポートします。

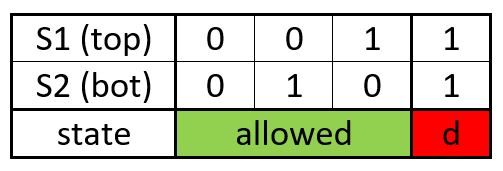

2レベルモードでは、DTVはレッグ内の両方のスイッチがアクティブな場合にのみ報告されます。スイッチング遅延機能と組み合わせることで、最小デッドタイム期間を正確に検出したり、特定の信号の重複を許容したりすることもできます。

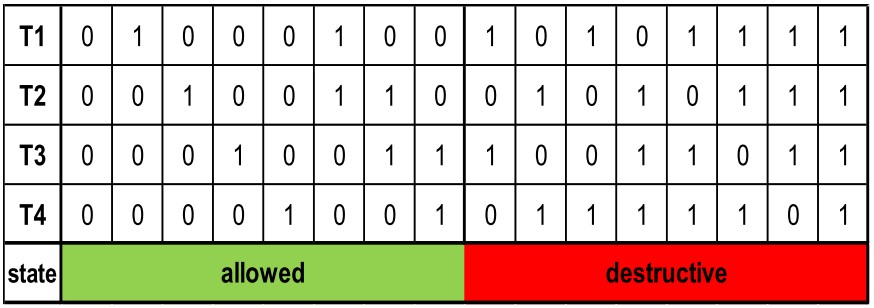

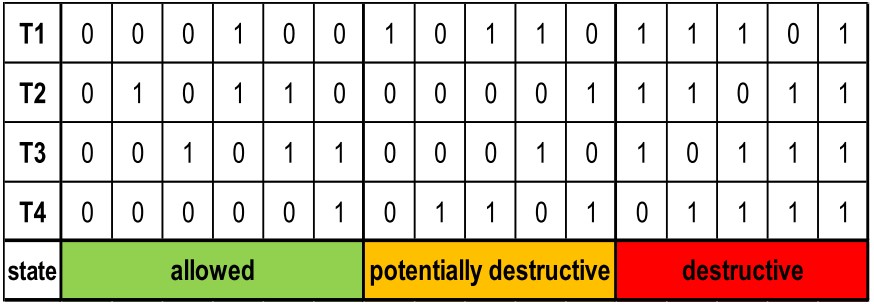

3 レベル コンバータの場合、DTV ロジックは、破壊的な状態のみが報告されるSemikron アプリケーション ノート AN-11001に基づいています。
