タイムスロットモニター

HIL SCADAのタイムスロットモニターの説明

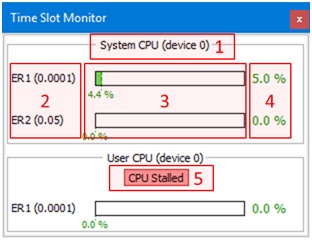

タイムスロットモニターは次のものから構成されます。

1. 監視オブジェクト- 監視対象の処理ユニットとHILデバイスを指定します。
2. 実行率– 監視オブジェクトの実行率を一覧表示します
3. 現在の使用状況– すべての実行レートの現在のタイムスロットの使用状況を表示します
4. 最大使用量 –すべての実行レートで検出された最大時間スロット使用量を表示します。
5. CPUストール – CPUがストールしているかどうかを示します

CIO の問題と解決策:

ユーザーCPU使用率が100%に達した場合– 信号処理コンポーネントの実行速度を上げる必要があります。モデルをコンパイルし、シミュレーションを実行して、ユーザーCPU使用率を観察します。この手順は、CIOが解消されるまで繰り返し適用する必要があります。信号処理の実行速度を一定の上限以上に上げると、シミュレーションの忠実度に影響する可能性があることに注意してください。その場合の解決策は、使用されていない信号処理コンポーネントをモデルから削除するか、モデルの実装を簡素化することです。

システムCPUの使用率が100%に達しました。スケマティックエディター -> モデル -> スケマティック設定 -> 信号処理設定 -> システムSP設定 -> 実行レートでシステムCPUの実行レートを上げてください。モデルをコンパイルし、シミュレーションを実行してシステムCPUの使用率を観察してください。この手順は、CIOが解消されるまで繰り返し適用してください。システムCPUの実行レートを一定の上限以上に上げると、シミュレーションの忠実度に影響する可能性があることに注意してください。その場合の解決策は、システムCPUを消費している未使用のコンポーネント（過剰なRMS測定など）を削除することです。
