アナログ出力設定

HILシミュレータデバイスのアナログ出力設定の説明

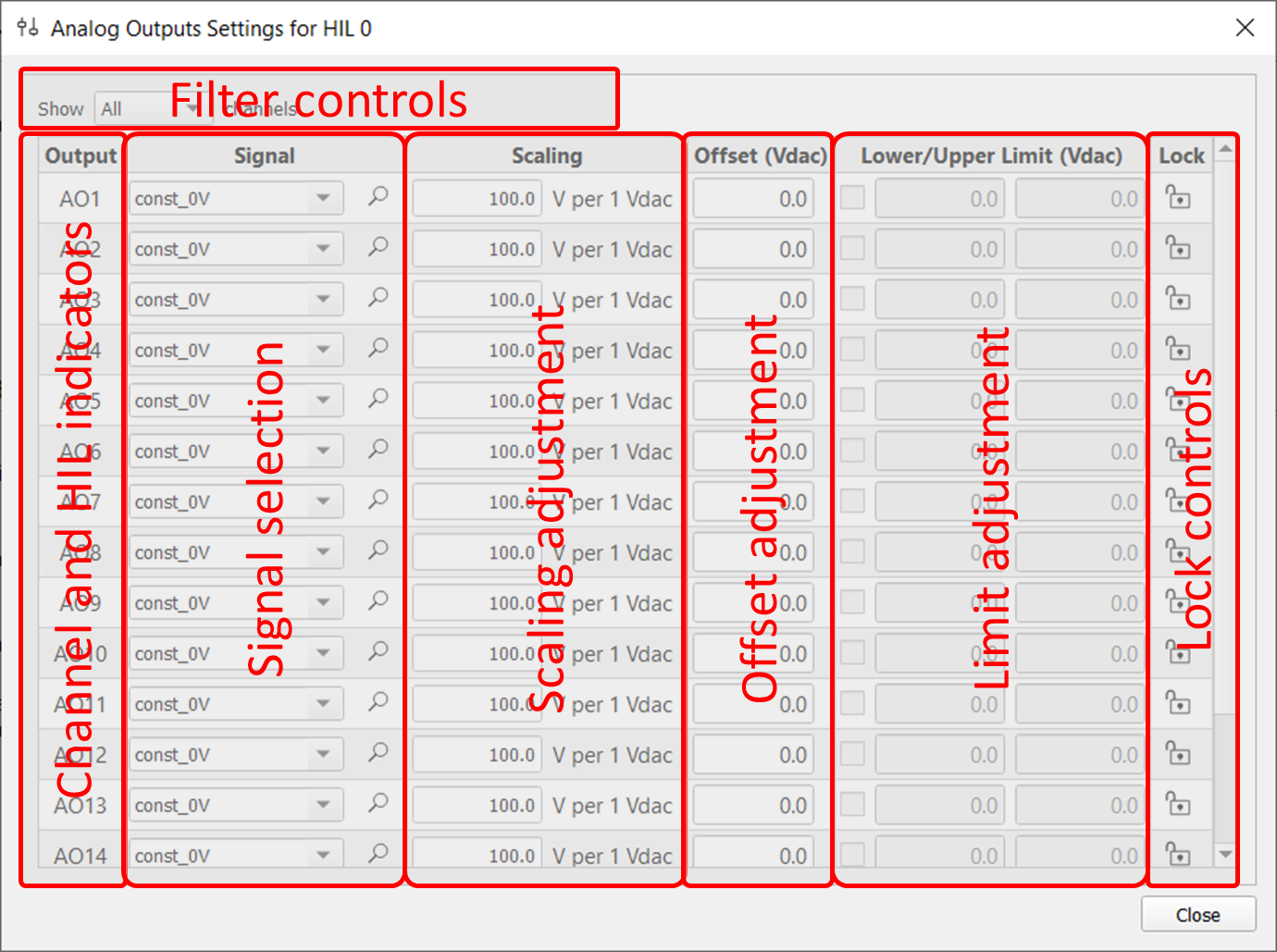

図1アナログ出力パネルの機能
  • チャンネル1～N - Typhoon HILシミュレータデバイスのアナログ出力信号を設定します。モデルからの任意の信号を任意のアナログ出力チャンネルに割り当てることができます。また、各チャンネルのスケーリング係数（左のテキストボックス）とオフセット（右のテキストボックス）を個別に調整することで、ハードウェアアナログ出力の読み取り値を調整することもできます。モデルから元の信号値を取得するには、対応するアナログ出力の測定値から定義済みのオフセット電圧を減算し、スケーリング係数で割る必要があります。小さな南京錠アイコンを使用して、目的のアナログチャンネルのGUIコントロールをロック/ロック解除できます。アナログチャンネルのGUIコントロールをロックすることで、チャンネル設定が誤って変更されるのを防ぐことができます。
  • 下限/上限（Vdac） - 電圧制限を可能にします。HIL101、HIL404、HIL602+、HIL604、HIL506、HIL606デバイスで利用可能です。
  • チャネル設定の更新- チャネル プロパティは、ユーザーが選択するか、テキスト ボックスを離れた後、またはキーボードの Enter キーを押すと自動的に更新されます。
  • フィルター コントロール– ロックされた/ロック解除されたチャネルを表示/非表示にできます。
