デジタル出力設定

このセクションではデジタル出力設定について説明します

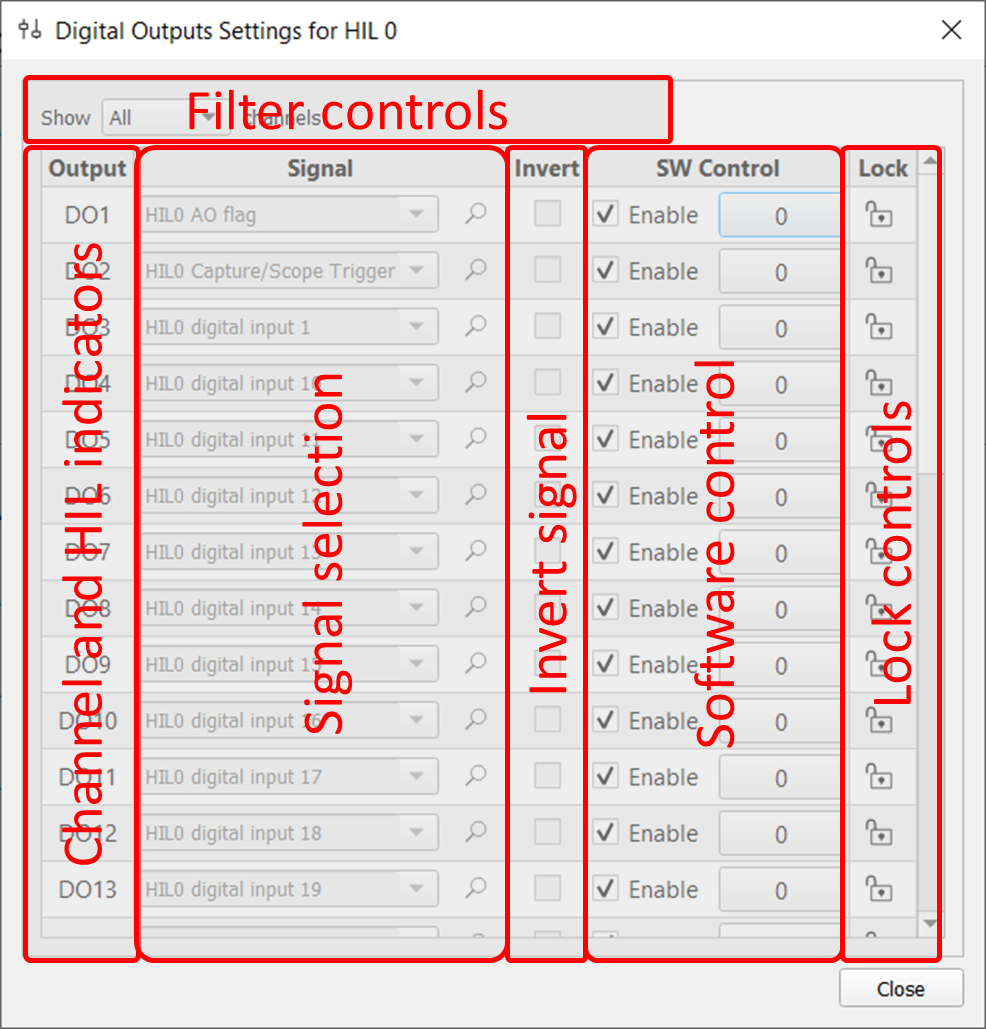

• チャネル1～N - Typhoon HILシミュレータデバイスのデジタル出力信号を設定します。ハードウェア制御モードでは、各デジタル出力に、マシンのインクリメンタルエンコーダ信号（シミュレートされたモデルにマシンが含まれている場合）または任意のデジタル入力信号（信号選択部分）のいずれかを割り当てることができます。割り当てられた信号を反転することもできます（信号反転部分）。ソフトウェア制御モードでは、デジタル出力値はソフトウェアボタン（ソフトウェア制御部）を使用して明示的に定義されます。「0」は「低電圧レベル」（0V）、「1」は「高電圧レベル」（5V）を意味します。小さな南京錠アイコンを使用して、目的のデジタルチャンネルのGUIコントロールをロック/ロック解除できます。デジタルチャンネルのGUIコントロールをロックすることで、チャンネル設定が誤って変更されるのを防ぐことができます。
• チャネル設定の更新- チャネルのプロパティは、ユーザーが選択すると自動的に更新されます。
• フィルター コントロール– ロックされた/ロック解除されたチャネルを表示/非表示にできます。
