エッジ検出

コンポーネントアイコン

説明

エッジ検出コンポーネントは、入力信号の立ち上がりエッジ、立ち下がりエッジ、または立ち上がりエッジと立ち下がりエッジの両方を検出します。

エッジが検出されると、1 つのシミュレーション ステップの間、出力は値 1 に設定されます。

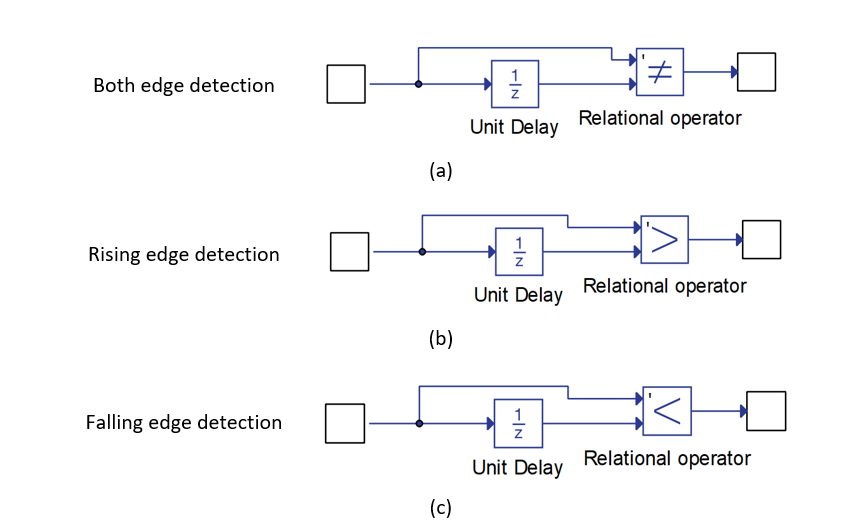

エッジ検出コンポーネントは、図2に示すように、ユニット遅延コンポーネントと関係操作コンポーネントで構成される複合コンポーネントとして実現されます。

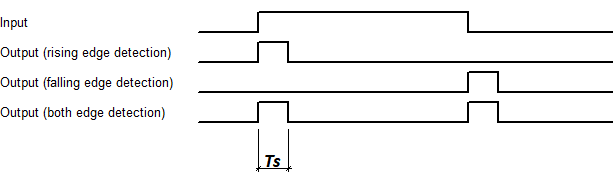

新しい信号値は、前のシミュレーションサイクルの値と比較され、関係演算コンポーネントが差異を検出すると、出力は1に設定されます。図3は、任意の入力信号に対するエッジ検出コンポーネントの動作を、各タイプのエッジ検出（立ち上がり、立ち下がり、および両方）で示しています。

ポート

• 入力端子
  • サポートされる型: uint、int、real。
  • ベクターサポート: はい。

• 出力端子
  • サポートされる型: uint、int、real。
    • 出力タイプは入力信号から継承されます。
  • ベクターサポート: はい。
    • ベクトルの長さは入力信号から継承されます。

プロパティ

• エッジ検出
  • 検出する信号エッジを選択します。立ち上がり、立ち下がり、両方の3つの設定が可能です。

• 実行率
  • 希望する信号処理実行速度を入力してください。この値は、同じ回路内の他の信号処理コンポーネントと互換性がある必要があります。つまり、回路内で最も速い実行速度の倍数である必要があります。実行速度は最大4つまで指定できます。実行速度の指定には、小数（例：0.001）または指数値（例：1e-3）（秒単位）を使用できます。または、「inherit」と入力すると、入力を受け取るコンポーネントの実行速度に基づいて、コンポーネントに実行速度が割り当てられます。
