単相電力計

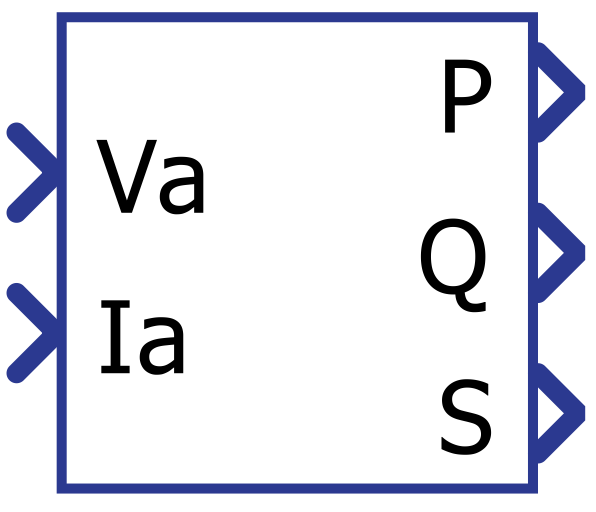

コンポーネントアイコン

説明

単相電力メーター コンポーネントは、単相回路の有効電力と無効電力を計算します。

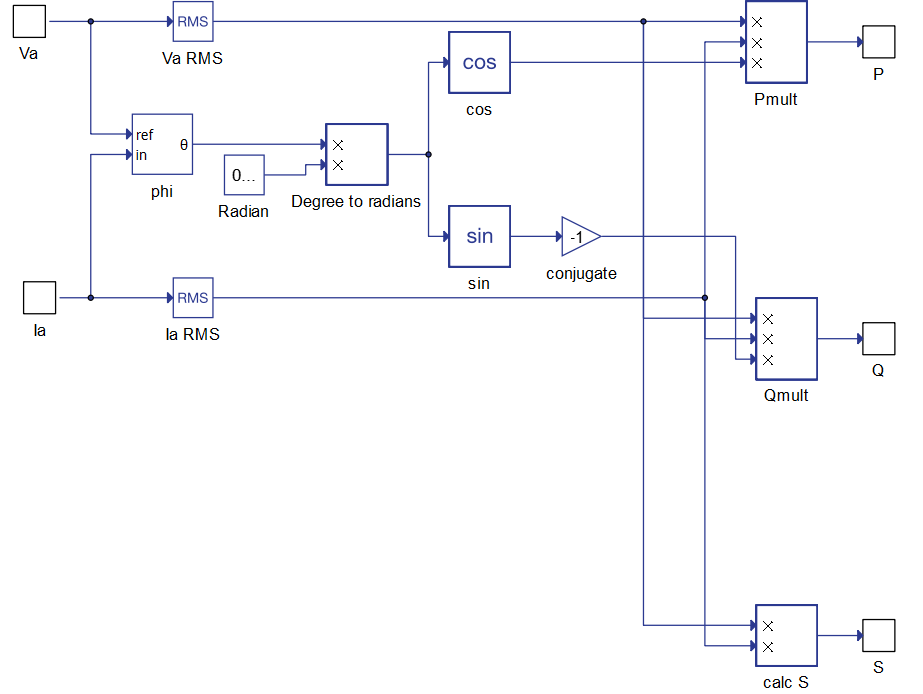

コンポーネントは複合体として設計されており、その実装を図 2に示します。

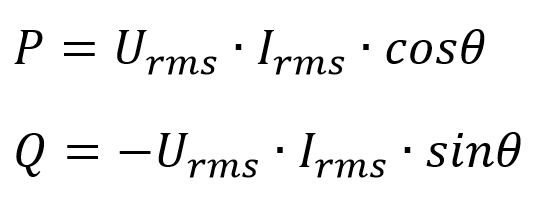

まず電圧と電流の両方の RMS 値が計算され、その後、電力出力が次の方法で定義されます。

ここでϴは電圧信号位相器と電流信号位相器間の位相差を表します。

RMS値と位相差は、入力信号周波数を用いて計算されます。入力信号周波数は、コンポーネントのプロパティとしてユーザーが指定するか、内部のPLL制御システムによって自動的に計算されます。そのため、このコンポーネントは定常状態および純粋な正弦波条件での電力測定に適しています。

• 入力フィルタ
  • 結果の精度を向上させるため、入力信号は指数移動平均フィルタを用いてフィルタリングされます。フィルタリングされた信号は、入力電圧に対する入力電流の位相を計算するために使用されるため、高調波成分が多い信号や複数のゼロクロスを持つ信号の場合の結果の精度が向上します。

    ユーザーが設定するフィルタ カットオフ周波数は、入力フィルタ カットオフ周波数であり、入力信号の振幅が -3 dB 低下する周波数として定義されます。

ポート

• Va（インチ）
  • 瞬間電圧値。
    • サポートされる型: int、uint、real。
    • ベクターサポート: いいえ。

• Ia（イン）
  • 瞬間電流値。
    • サポートされる型: int、uint、real。
    • ベクターサポート: いいえ。

• P（アウト）
  • 有効電力値。
    • サポートされるタイプ: 実数。
    • ベクターサポート: いいえ。

• Q（アウト）
  • 無効電力値。
    • サポートされるタイプ: 実数。
    • ベクターサポート: いいえ。

• S（アウト）
  • 皮相電力値。
    • サポートされるタイプ: 実数。
    • ベクターサポート: いいえ。

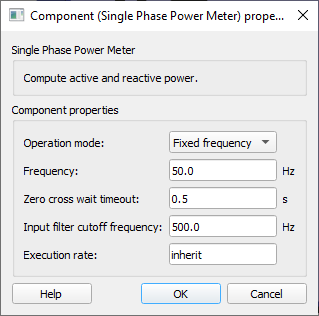

プロパティ

• 動作モード
  • 単相電力測定の動作モードを選択します。選択可能なオプションは「固定周波数」と「PLLベース」です。PLLベース動作モードでは、PLL（位相同期回路）制御システムを使用して入力信号の周波数が自動的に検出されます。

• 頻度
  • 入力信号の周波数を入力します。
    • このパラメータは、動作モードが「固定周波数」に設定されている場合にのみ表示されます。

• ゼロクロス待機タイムアウト
  • 入力信号のゼロクロスを計算するための基準となる周期を入力してください。入力信号の周波数が小さく、タイムアウト周期が入力信号の周期よりも大きい場合、入力信号の位相は正しく測定されません。

• 入力フィルタのカットオフ周波数
  • 入力信号の指数移動平均フィルターのカットオフ周波数を入力します。

• 実行率
  • 希望する信号処理実行速度を入力してください。この値は、同じ回路内の他の信号処理コンポーネントと互換性がある必要があります。つまり、回路内で最も速い実行速度の倍数である必要があります。実行速度は最大4つまで指定できます。実行速度の指定には、小数（例：0.001）または指数値（例：1e-3）（秒単位）を使用できます。または、「inherit」と入力すると、入力を受け取るコンポーネントの実行速度に基づいて、コンポーネントに実行速度が割り当てられます。
