アライメントアシスタント

コンポーネントの選択 回路図エディタ 他のコンポーネントと位置合わせされたときに、水平または垂直の点線でガイドラインを表示できます。この機能は初期状態では無効になっていますが、回路図エディタのステータスバー（図1）。

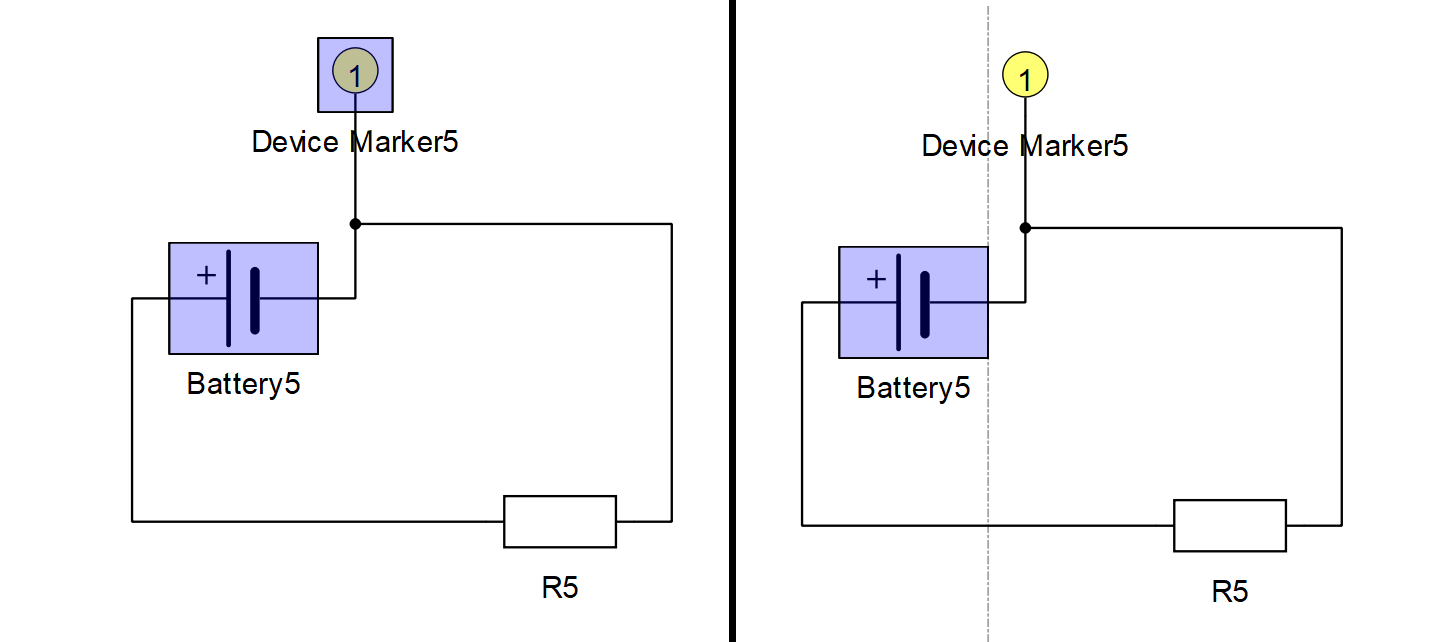

コンポーネントの位置合わせがアクティブな場合、コンポーネント領域が水平または垂直に位置合わせされたときにガイドラインが描画されます (コンポーネント領域は、場合によってはコンポーネント自体よりも大きくなることがあります)。

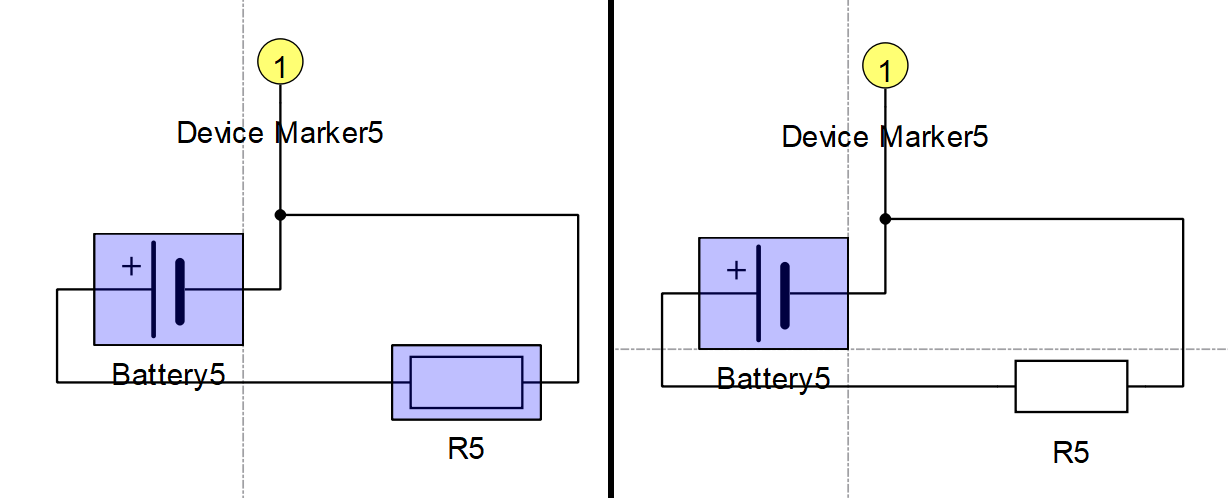

ガイドラインは、選択されているコンポーネントと選択されていないコンポーネントの間にのみ表示されます。同じ選択範囲に含まれるコンポーネント同士が位置合わせされている場合、それらの間にはガイドラインは描画されません。
