概略エリア

視覚的な構成を改善するために回路図に領域を作成する方法を説明します。

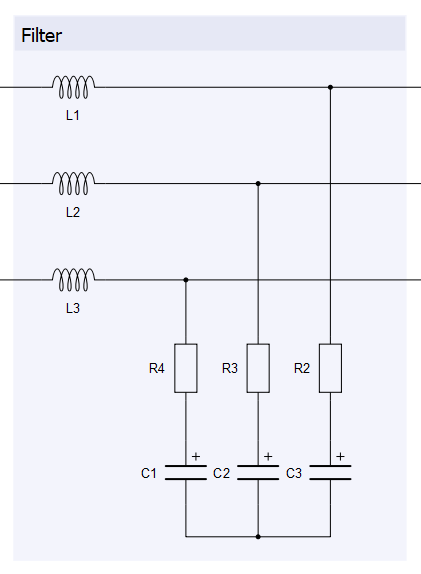

スケマティックエリアは、クリックすると表示される透明な長方形のオブジェクトで、モデルの重要な部分を視覚的に区別して識別するために使用できます。例を図1に示します。

概略エリアの作成

概略エリアは、右クリックしてコンテキストメニューにアクセスし、 [概略エリアの追加]を選択することで作成できます (図 2 )。

クリックしたら、マウスの左ボタン（2回クリックするか、クリックしてドラッグ）を使って四角形を描き、領域空間を定義します。四角形の最小サイズは、破線で囲まれた透明な四角形で示されます。四角形を定義すると、図3に示すダイアログボックスが表示されます。

このダイアログでは、エリアのタイトルを定義します。また、以下の視覚的なプロパティを設定するためのボタンバーも用意されています。

タイトルフォント
フォント色
エリアの背景色
エリアの周囲にアウトラインを表示する

概略エリアの動作

図4の色付きの四角で示されているように、回路図領域には3つのパーツがあります。各パーツは、マウスの左ボタンをクリックしたときに異なる動作を示します。

メイン部分（緑色）は、回路図コンポーネントを配置する場所です。このボックスはあくまでも視覚的なインジケータであり、メインキャンバス上の他のコンポーネントと同じように、メインキャンバス内のコンポーネントを操作することができます。タイトル部分（青色）を左クリックすると回路図領域が選択され、ダブルクリックするとプロパティ編集用のダイアログが再び開きます。

強調表示された回路図領域をモデルの他の部分に移動することもできます。

タイトル部分から回路図領域をドラッグすると、その中の要素は移動されずに、対象領域のみが移動されます。
赤いボックス内のボタン (図 4の右上) から回路図領域をドラッグするか、タイトルボックスから移動するときにCtrl キーを押すと、回路図領域とその中のすべての要素が一緒に移動します。
