ダイナミックグリッドフォルト

説明

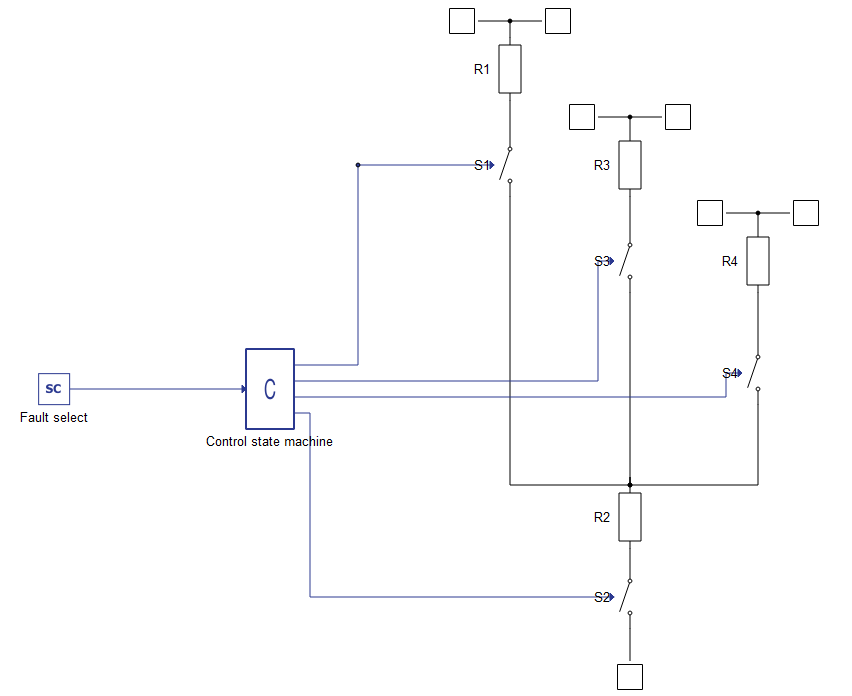

ダイナミックグリッドフォルトコンポーネントは、理想的なスイッチを使用して三相グリッド上の障害をエミュレートします。選択された障害は、 SCADA入力（リアルタイム/VHILシミュレーション）または信号処理入力。これはコンポーネントのプロパティウィンドウで選択されます。11種類の障害タイプにはそれぞれ固有のコード番号（表1）は、シミュレーション実行中に故障を適用するために使用されます。相間抵抗と相中性線抵抗はプロパティウィンドウで定義できます。デフォルトでは0.1Ωに設定されています。相中性線抵抗は、定義された相間抵抗の半分以上である必要があります。 $R_{p h_n} \geq R_{p h_p h} / 2$ 選択した障害の種類に応じて、C 関数ブロックに実装されたステートマシンを使用して、コンポーネント内の理想的なスイッチの状態が制御されます。リアルタイム/VHILシミュレーションでは、選択されたSCADA入力を持つコンポーネントの内部構造を図2に示します。デジタル信号処理部は、プロパティウィンドウで指定された実行レートで実行されます。

表1 .障害選択表
障害の種類	故障コード番号
AN（A相から中性線）	5
BN（B相から中性線）	2
CN（C相から中性線へ）	1
AB（フェーズAからフェーズB）	8
AC（A相からC相）	6
BC（フェーズBからフェーズC）	3
ABN（A相からB相、そして中性線）	9
ACN（A相からC相、そして中性線）	7
BCN（B相からC相、そして中性線）	4
ABC（フェーズAからフェーズB、フェーズC）	10
ABCN（A相からB相、C相、そして中性線）	11
過失なし	0

ダイナミックグリッドフォルトコンポーネントの内部デジタル測定


デジタル出力変数名	説明
(名前).S1.フィードバック	A相スイッチのデジタルフィードバック
(名前).S2.フィードバック	ニュートラルスイッチのデジタルフィードバック
(名前).S3.フィードバック	フェーズBスイッチのデジタルフィードバック
(名前).S4.フィードバック	フェーズCスイッチのデジタルフィードバック

ポート

A1（電気）
- 左AC側ポート - フェーズA

B1（電気）
- 左AC側ポート - フェーズB

C1（電気）
- 左AC側ポート - フェーズC

A2（電気）
- 右AC側ポート - フェーズA
B2（電気）
- 右AC側ポート - フェーズB
C2（電気）
- 右AC側ポート - フェーズC
N（電気）
- 中性点ポート
（信号）の障害
- 制御方法が信号入力に設定されている場合にのみ使用可能です

パラメータ

制御方法
- 利用可能なオプションで制御方法を指定します:
  - SCADA入力（リアルタイム/VHILシミュレーション）
  - 信号入力

相間故障耐性
- 相間故障抵抗を指定します。
相中性故障抵抗
- 相対中性線故障抵抗を指定します。
実行率
- 希望する信号処理実行速度を入力してください。この値は、同じ回路内の他の信号処理コンポーネントと互換性がある必要があります。つまり、回路内で最も速い実行速度の倍数である必要があります。実行速度は最大4つまで指定できます。実行速度の指定には、小数（例：0.001）または指数値（例：1e-3）（秒単位）を使用できます。または、「inherit」と入力すると、入力を受け取るコンポーネントの実行速度に基づいて、コンポーネントに実行速度が割り当てられます。
