地面

回路図エディタのグラウンドコンポーネントの説明

リアルタイム/VHIL シミュレーションでは、地上コンポーネントの範囲は次のようになります。

  1. デバイスごとに、この場合、接地コンポーネントを持つすべてのノードが短絡されるか、
  2. コアあたり (SPC) 。この場合、各コアにはグランド コンポーネントを含めることができます。
最初のオプションは、地面コンポーネントのデフォルトの動作です。そのため、すべての地面コンポーネントはモデルの単一のコアに拘束される必要があります。2番目のオプションが必要な場合は、 Groundコンポーネントのスコープをコアに設定する このプロパティを設定すると、異なるコアのグランドコンポーネントはショートしません。このプロパティは、モデル設定ウィンドウの回路ソルバー設定タブにあります（図を参照）。 図1.

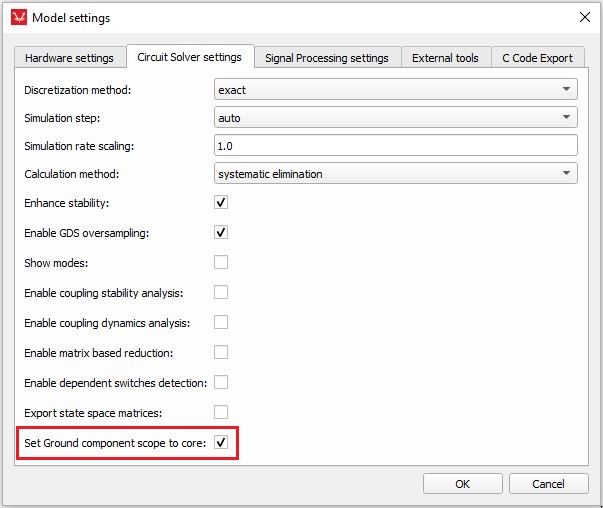

図1.モデル設定ウィンドウの回路ソルバー設定タブ

Typhoon HIL Schematic Editor で Ground コンポーネントがどのように機能するか、またはいつ使用すべきか (または使用すべきでないか) についてさらに詳しく知りたい場合は、このトピックに関するナレッジベースの記事を参照してください。

TyphoonSim では、地上コンポーネントを持つすべてのノードが短絡されます。
