信号制御正弦波源

Typhoon HIL 回路図エディタの信号制御正弦波電圧源コンポーネントと信号制御正弦波電流源コンポーネントは、コンポーネントのマスクで選択された位相数プロパティ値に応じて、単相コンポーネントまたは 3 相コンポーネントになります。

ソースコンポーネントの更新レートは、フル解像度のシミュレーションレートです。実行レートフィールドは、入力ポートに接続された信号処理制御コンポーネントまたはサブ回路に関連しています。

より遅い更新レートが許容される場合 (一定のソースなど)、代わりに信号制御ソースコンポーネントを使用できます。

リアルタイムシミュレーションの高調波設定

信号制御正弦波源の高調波は、シミュレーション実行時に指定および変更できます (HIL SCADA または HIL API から)。

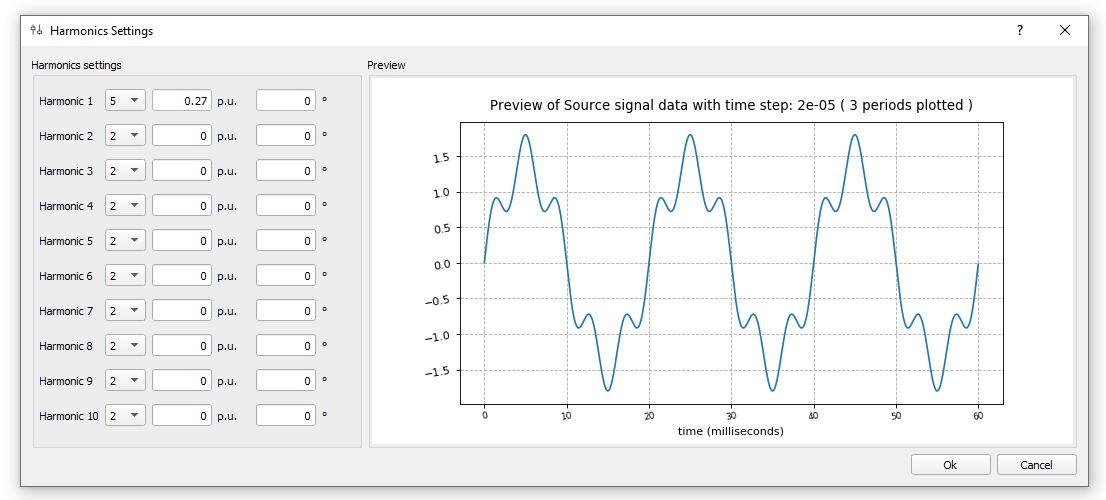

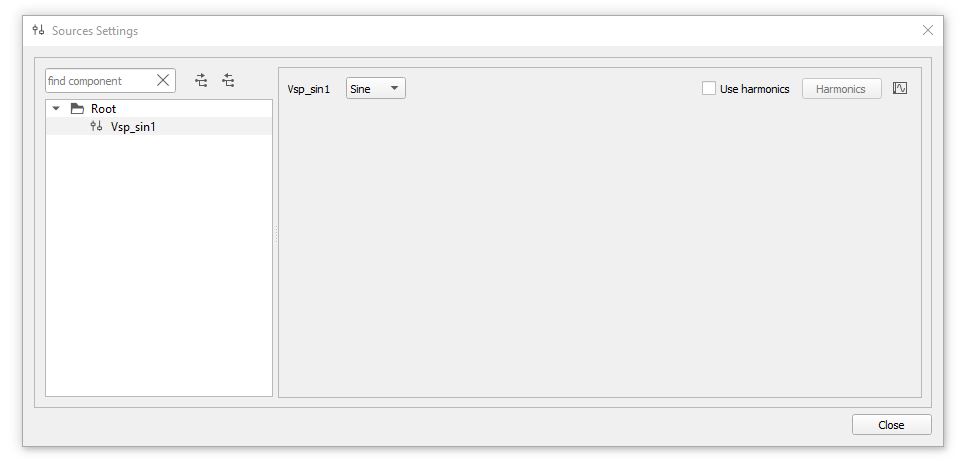

HIL SCADAでは、モデル設定のソースセクションで独立したソースを指定できます（図3 ）。信号制御正弦波ソースの高調波は、対応するソースの「高調波」ボタンをクリックすると「高調波設定」ウィンドウが開き、指定できます（図4 ）。

ソース波形のプレビューには、サンプル基本周波数が 50 Hz のソース波形の単位ごとの表現に適用されたときに、指定された高調波が表示されます。

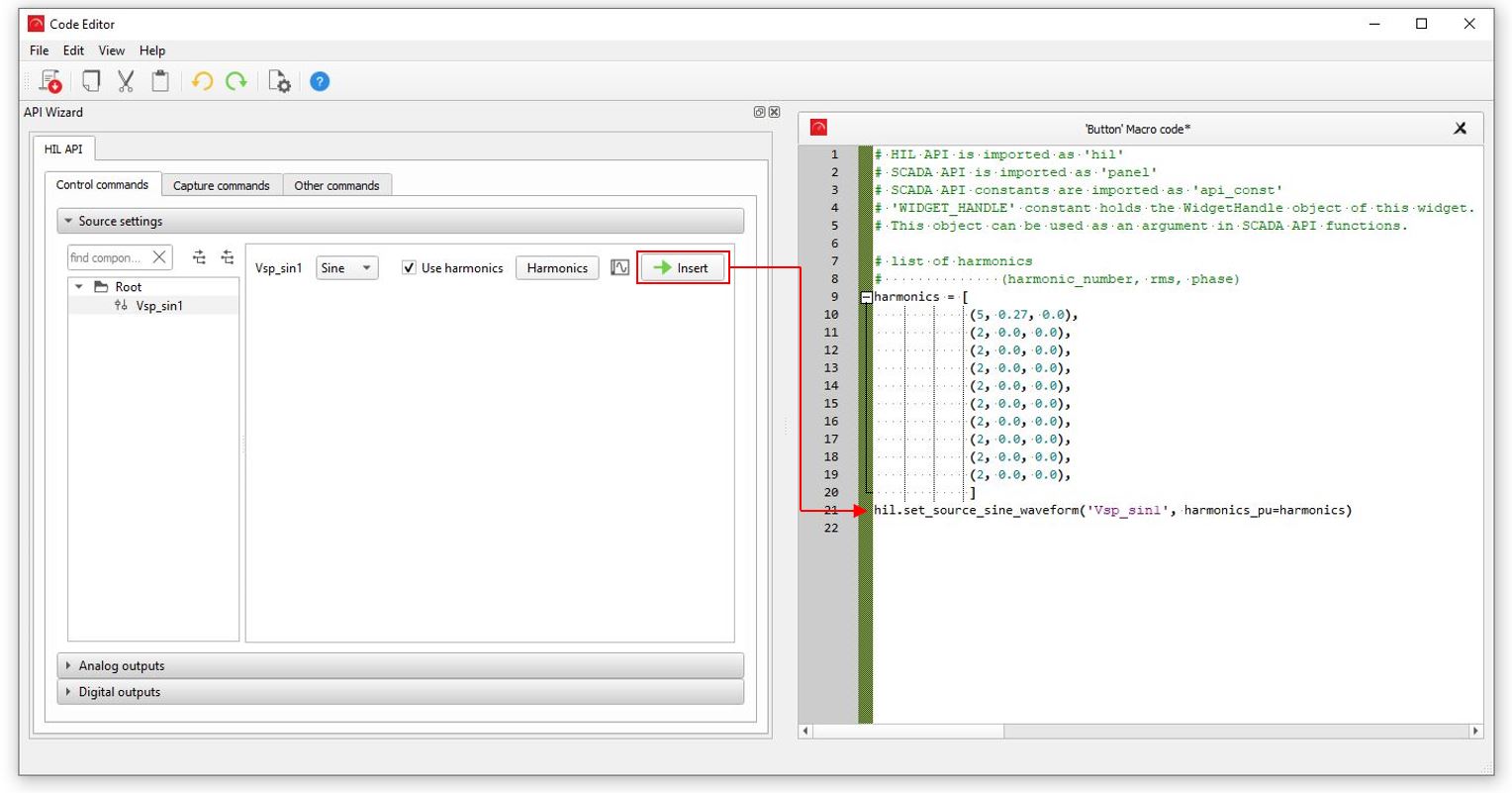

ソースは以下からも指定できます。 HIL API例えば、HIL SCADAアクションウィジェットのコードでは、信号制御正弦波源の高調波はHIL API関数を通じて割り当てることができます。 set_source_sine_waveform(名前、harmonics_pu)この関数は、APIウィザードウィンドウからクリックするだけで簡単に挿入できます。 入れる ボタン （図5）。

このAPI関数は指定された形式で呼び出し、オプションの入力引数を省略することをお勧めします。 実効値, 頻度、 そして 段階これらは、最初のシミュレートされた信号処理タイムステップのコンポーネントの信号処理制御入力を上書きするためです。

ポート

• p（電気）
  • フェーズ数が1 に設定されている場合に使用できます。
  • 正のポート。

• n（電気）
  • フェーズ数が1 に設定されている場合に使用できます。
  • ネガティブポート。
• A（電気）
  • フェーズ数が3 に設定されている場合に使用できます。
  • フェーズ A ポート。
• B（電気）
  • フェーズ数が3 に設定されている場合に使用できます。
  • フェーズ B ポート。
• C（電気）
  • フェーズ数が3 に設定されている場合に使用できます。
  • フェーズCポート。
• N（電気）
  • フェーズ数が3 に設定されている場合に使用できます。
  • 中性点ポート。

• 実効値（インチ）
  • 単相信号制御正弦波源の場合、目的の正弦波信号の RMS です。
  • 3 相信号制御正弦波ソースの場合、 Rms入力は RMS 位相 A、RMS 位相 B、および RMS 位相 C 正弦波信号値のリストを定義します。
• f（インチ）
  • 単相信号制御正弦波ソースの場合、 f入力は目的の正弦波信号の周波数を定義します。
  • 3 相信号制御正弦波ソースの場合、 f入力は相 A 周波数、相 B 周波数、および相 C 正弦波信号周波数値のリストを定義します。
  • 周波数は 0.1 Hz ～ 10 kHz に制限されます。
• Ph（インチ）
  • 単相信号制御正弦波ソースの場合、 Ph入力は目的の正弦波信号の初期位相を定義します。
  • 3 相信号制御正弦波ソースの場合、 Ph入力は、目的の正弦波信号の位相 A、位相 B、位相 C の初期位相値のリストを定義します。

プロパティ

• フェーズ数
  • 電圧/電流源の位相数を定義します。
• 実行率
  • 電圧/電流源の入力ポートに接続された信号処理制御コンポーネントまたはサブ回路の実行速度。
