定電力負荷/電源

回路図エディタにおける定電力負荷/電源コンポーネントの説明

コンポーネントはサポートされていません:このコンポーネントは現在 TyphoonSim ではサポートされていません。このコンポーネントをモデルに追加すると、TyphoonSim でモデルを実行できなくなります。TyphoonSim モードでモデルを実行する前に、このコンポーネントを無効にするか、モデルから削除してください。

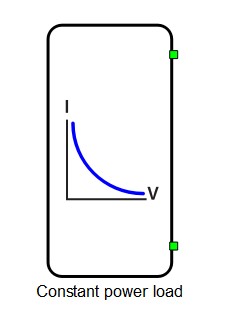

1.単相定電力負荷

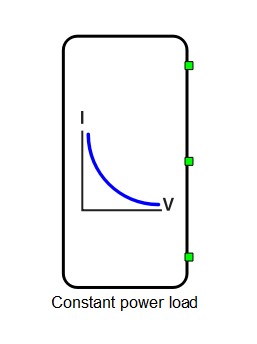

2.三相定電力負荷

定電力負荷/電源コンポーネントには、単相と三相の2種類があります。これらのコンポーネントは、所定の電力フローを実現するように制御される正弦波電流源(第1高調波のみ)で構成されています。

有効電力と無効電力の参照値はHIL SCADAから設定されます。正の有効電力参照値は負荷モードを参照し、負の電力参照値はソースモードを参照します。定電力負荷/ソースコンポーネントは15Hz~100Hzの周波数範囲で動作します。この範囲外では、ソースはオフになります。

単相定電力負荷機能

単相定電力負荷の機能図を図3に示します。この負荷は、制御電流源、メータ、オプションのスナバ抵抗、および電流制御ロジックで構成されています。制御ロジックへの入力は、周波数ドループルックアップテーブルを介して処理された有効電力基準値Pref電圧ドループルックアップテーブルを介して処理された無効電力基準値Qref 、入力電圧Va 、電流値Iaです。ドループルックアップテーブルはオプションであり、必要に応じて有効にすることができます。

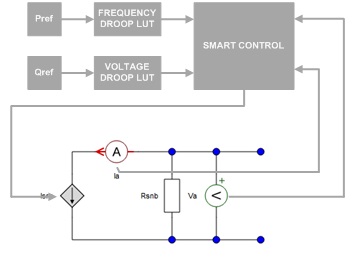

3単相定電力負荷の機能図

三相定電力負荷機能

三相定電力負荷の機能図を図4に示します。この負荷は、2つの制御電流源、メーター、オプションのスナバ抵抗、および電流制御ロジックで構成されています。制御ロジックへの入力は、周波数ドループルックアップテーブルを介して処理された有効電力基準値Pref電圧ドループルックアップテーブルを介して処理された無効電力基準値Qref 、入力線間電圧Vab 、電流値Iaです。ドループルックアップテーブルはオプションであり、必要に応じて有効にすることができます。

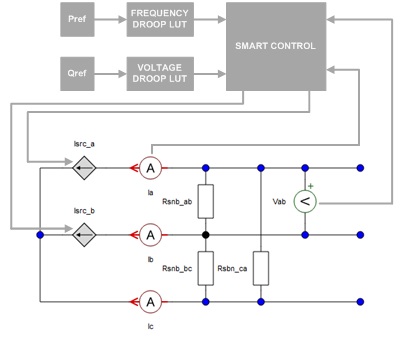

4.三相定電力負荷の機能図

図4に示すように、3つの電流のうち1つだけ、また3つの線間電圧のうち1つだけを測定しています。つまり、系統は平衡状態にあると仮定しています。三相定電力負荷は、不平衡系統に接続した場合、期待通りに動作しません。

ポート

  • p_node(電気)
    • 単相定電力負荷のPポート。
  • n_node(電気)
    • 単相定電力負荷の N ポート。
  • a_node(電気)
    • 三相定電力負荷のポート。
  • b_node(電気)
    • 三相定電力負荷のBポート。
  • c_node(電気)
    • 三相定電力負荷のCポート。
  • 優先(インチ)
    • 制御方法が信号入力に設定されている場合に使用できます。
    • 有効電力設定点を提供するための信号入力。
  • Qref(インチ)
    • 制御方法が信号入力に設定されている場合に使用できます。
    • 無効電力設定点を提供するための信号入力。
  • 周波数(出力)
    • 制御方法が信号入力に設定されている場合に使用できます。
    • 測定された周波数。
  • ロックアウト
    • 制御方法が信号入力に設定されている場合に使用できます。
    • 内部 PLL ステータス。

一般(タブ)

  • 電流制限
    • 出力電流が飽和する RMS 値を定義します。
  • 制御方法
    • 利用可能な制御方法には、 SCADA 入力信号入力の2 つがあります。

    • SCADA 入力方法を選択した場合、有効電力と無効電力の設定値は、内蔵の SCADA 入力 ( PrefQref ) を介して提供されます。
    • 信号入力オプションを選択すると、有効電力と無効電力の設定値が信号入力ポートから提供されます。このモードでは、定電力負荷/ソースの内部PLLステータスと測定周波数が信号出力として提供されます。
  • 出力実行率
    • 「システムCPUに固定」がオンの場合、「出力実行速度」プロパティで出力実行速度を定義します。 「システムCPUに固定」がオフの場合、出力実行速度は「低速実行速度」と同じになります。
    • 制御方法が信号入力に設定され、システム CPU へのピンがチェックされている場合に使用できます。
  • システムCPUへのピン
    • 「システムCPUに固定」にチェックを入れると、コンポーネント内の信号処理コードはシステムCPUにマッピングされます。この場合、コンポーネント内の信号処理コードの実行速度は「信号処理設定」で定義されます。 「システムCPUに固定」にチェックを入れない場合、コンポーネント内の信号処理コードは標準のCPUパーティショニングアルゴリズムに従ってCPUにマッピングされます。このアルゴリズムの詳細については、 「信号処理設定」を参照してください。この場合、 「低速」および「高速」実行速度を指定できます。

  • 高速実行速度
    • システム CPU にピン留めするのチェックがオフの場合に使用できます。
    • 実行レートの設定の詳細については、 「実行レート」を参照してください。
  • 実行速度が遅い
    • システム CPU にピン留めするのチェックがオフの場合に使用できます。
    • 実行レートの設定の詳細については、 「実行レート」を参照してください。

VFドロップ(タブ)

  • 電圧降下を有効にする
    • 電圧ドロップを有効にします。有効にすると、電圧ドロップLUTを指定できます。
  • 電圧降下LUT
    • 「電圧ドロップの有効化」が有効になっている場合に使用できます。
    • 電圧降下ルックアップテーブル。
    • 電圧低下は、印加電圧の実効値に依存する無効電力変調指数として定義されます。
  • 周波数ドロップを有効にする
    • 周波数ドループを有効にします。有効にすると、周波数ドループLUTを指定できます。
  • 周波数ドループLUT
    • 周波数ドロップを有効にするが有効な場合に使用できます。
    • 周波数ドループ ルックアップ テーブル。
    • 周波数ドループは、印加電圧の周波数に依存する有効電力変調指数として定義されます。
  • プレビュー
    • 「電圧ドロップの有効化」および/または「周波数ドロップの有効化」が有効な場合に使用できます。
    • 右側のプレビュー ボタンを使用すると、定義されたドループ関数を確認できます。

スナッバー(タブ)

  • Rsnb
    • スナバ抵抗。

定電力負荷/電源は電流源としてモデル化されるため、回路の劣化を防ぐために、大きな抵抗を並列に追加することをお勧めします。スナバ抵抗が必要となる例としては、コンタクタが電源に直接接続される場合が挙げられます。スナバ抵抗がないと、電流源からの電流経路が必要となるため、コンタクタスイッチを開くことができません。

単相定電力負荷への内部アナログ測定

アナログ出力変数名 説明
名前_ia 単相定電力負荷の電流
名前_va 単相定電力負荷の電圧

単相定電力負荷用内部デジタルプローブ

デジタル出力変数名 説明
名前_active 電源が正常に動作していることを示す信号

三相定電力負荷への内部アナログ測定

アナログ出力変数名 説明
名前_ia 三相定電力負荷のA相電流
名前_ib 三相定電力負荷のB相電流
名前_ic 三相定電力負荷のC相電流
名前_vab 三相定電力負荷のA相とB相間の電圧

三相定電力負荷の内部デジタルプローブ

デジタル出力変数名 説明
名前_active 電源が正常に動作していることを示す信号

特典(タブ)

「エクストラ」タブでは、 信号アクセス管理 コンポーネント用。
シグナルの可視性は、「signal_access」プロパティと、その階層内の親コンポーネントがロックされているかどうかに基づいて計算されます。ロックされたコンポーネントに含まれていないコンポーネントは、「signal_access」プロパティに関係なくシグナルを公開します。「signal_access」プロパティは、以下の3つの値のいずれかになります。
  • パブリック - パブリックとしてマークされたコンポーネントは、すべてのレベルでシグナルを公開します。
  • 保護済み - 保護済みとしてマークされたコンポーネントは、最初のロックされた親コンポーネントの外部のコンポーネントへの信号を非表示にします。
  • 継承 - 継承としてマークされたコンポーネントは、継承以外の値に設定されている最も近い親の 'signal_access' プロパティ値を取得します。
