ウィジェットライブラリの作成と編集

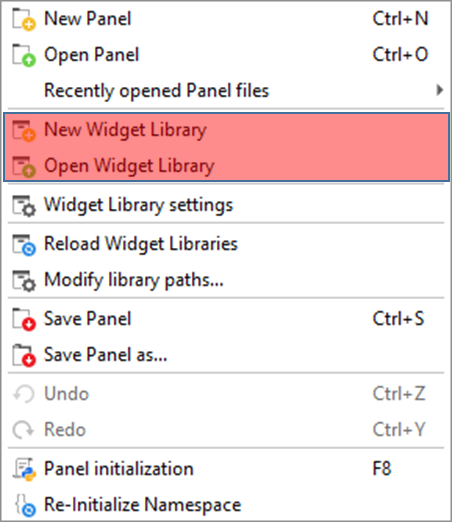

ウィジェットライブラリまたはライブラリ内のライブラリウィジェットを作成（または編集）するには、HIL SCADAで目的のモデル（*.cpdファイル）を開き、新しいウィジェットライブラリを作成するまたはウィジェットライブラリを開く中央パネルにあるボタン（図1）または選択新しいウィジェットライブラリまたはウィジェットライブラリを読み込むパネルツールバーメニューからのアクション（図2）。

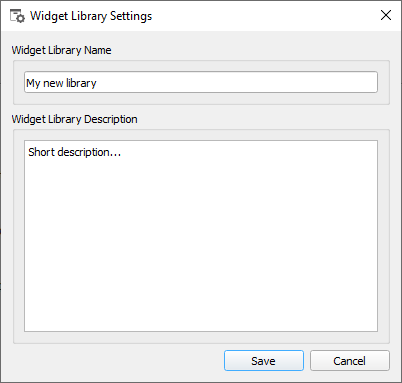

新しいウィジェットライブラリを作成するときは、ライブラリ名と簡単な説明（図3）。これは後で選択することで変更できます。ウィジェットライブラリの設定パネルメニューアクション。

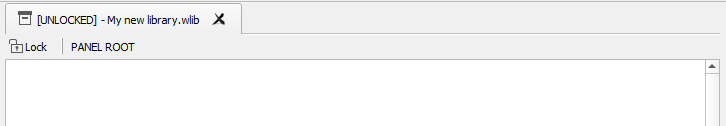

同じ専門ライブラリパネルウィジェットライブラリを新規作成したり、既存のウィジェットライブラリを編集するときに使用され、自動的に開きます（図4）。

注:この専用パネルは、ウィジェットライブラリの新規作成または既存のウィジェットライブラリの変更を行うためのエディタとしてのみ使用されます。このパネルを開いて選択している間は、マクロアクションを実行したり、シミュレーションを開始/停止したりすることはできません。

ウィジェットライブラリを複数のファイルに分割する

ウィジェットライブラリは複数の *.wlib ライブラリファイルに分割することができ、各ファイルは1つのライブラリパーツを保持します。最初のウィジェットライブラリファイルを作成した後、以下の手順で追加のライブラリパーツを作成できます。

新しいライブラリパーツ用の新しいウィジェットライブラリ (*.wlib) ファイルを作成します。
ウィジェットライブラリ名を初期ウィジェットライブラリと同じに設定する

同じライブラリ名を持つすべてのウィジェットライブラリは、ライブラリ解決フェーズで 1 つのウィジェットライブラリにマージされます。

注意:ライブラリパーツを正しくマージするには、ウィジェットライブラリのすべてのパーツに一意の名前のライブラリウィジェットが必要です。

ウィジェットライブラリにライブラリウィジェットを作成する

を作成するにはライブラリウィジェットウィジェットライブラリ内では、グループまたはサブパネルライブラリウィジェットのベースとしてウィジェットを作成し、その中に必要なウィジェットを配置するだけです。

注:ライブラリウィジェットの候補となるのは、最上位のグループおよびサブパネルウィジェットのみです。最上位ウィジェットとは、メインキャンバスまたはライブラリカテゴリウィジェットのルートに配置されているウィジェットです。グループまたはサブパネルウィジェットの外側にある通常のウィジェットは、ライブラリウィジェットとして扱われません。

注：ライブラリエクスプローラーのドックから、任意のコア（通常）パネルウィジェットをグループまたはサブパネルウィジェットに配置できます。また、他のウィジェットライブラリのライブラリウィジェットを使用して、独自のライブラリウィジェットを作成することもできます。

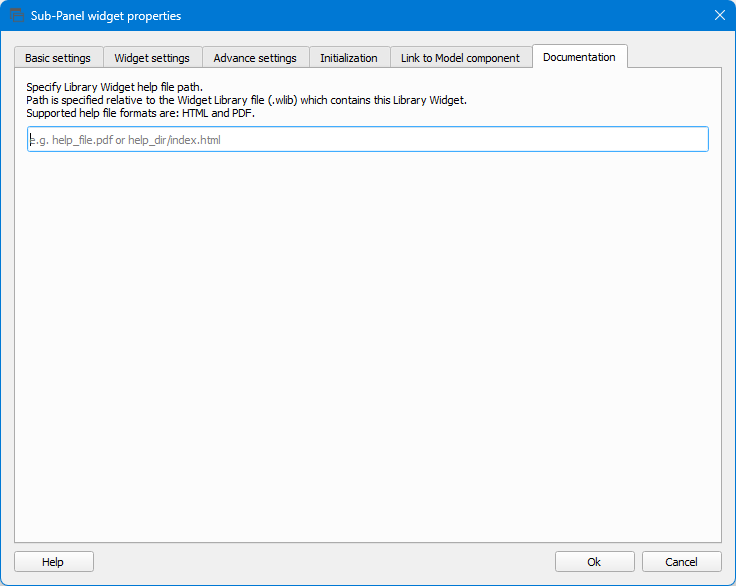

ウィジェットライブラリ内の各ライブラリウィジェットには、ライブラリウィジェットのプロパティダイアログ内で指定できる独自のドキュメントを含めることができます (図 5 )。

注: .html および .pdf ファイル形式のみがサポートされています。

注記：の使用フラグメント識別子既存の.htmlファイルの特定のセクションを指すためにサポートされています。例:

help_dir/help_file.html#セクション名

ライブラリカテゴリウィジェット

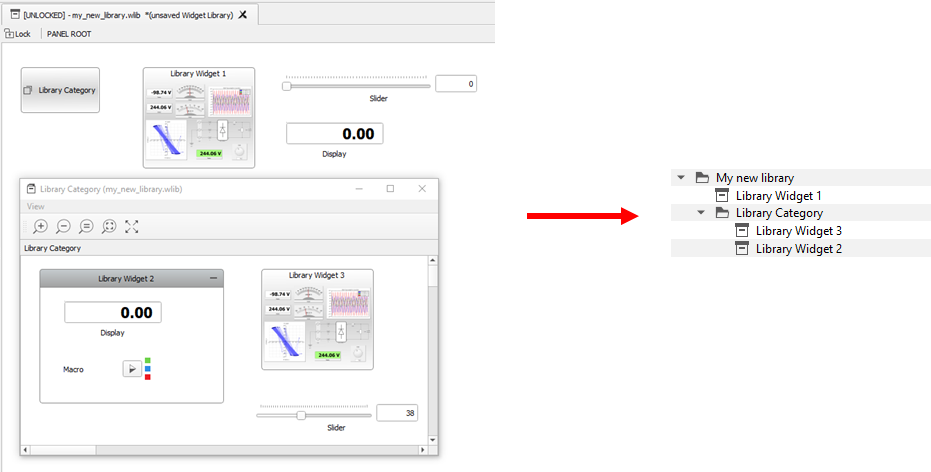

あなたはライブラリカテゴリライブラリウィジェットをカテゴリ別に整理するウィジェット（図6）。

注意:ライブラリカテゴリウィジェットはライブラリパネル内でのみ使用でき、通常のパネルに追加することはできません。

注:ライブラリカテゴリウィジェットは、ライブラリパネルのルートキャンバスまたは他のライブラリカテゴリウィジェット内にのみ追加できます。グループウィジェットやサブパネルウィジェットには追加できません。

ウィジェットライブラリを再読み込み

ウィジェットライブラリを作成または編集したら（または新しいライブラリウィジェットを作成したり、ウィジェットライブラリ内の既存のウィジェットを編集したら）、すべてのウィジェットライブラリを再読み込みする必要があります。これを行うには、

ボタンは図書館ドックまたは選択ウィジェットライブラリを再読み込みパネルメニューからアクションを選択します。

注:ライブラリは、モデルの最初のロード時に自動的に再ロードされます。

注意:ライブラリを再ロードできるのは、シミュレーションが実行されていないときのみです。

注:ウィジェットライブラリが再読み込みされた後、開いている通常のパネルとライブラリパネルにあるすべてのライブラリウィジェットを自動的に再読み込みして、パネル (またはウィジェットライブラリ) が最新であることを確認できます。

注意:パッケージマネージャーでパッケージがインストール/アンインストールされるときは、ライブラリを再読み込みする必要があります。
