ホール効果センサー

機械のローターの位置を検出するために使用される、回路図エディターのホール効果センサー コンポーネントの説明。

コンポーネントアイコン

1ホール効果センサーアイコン

説明

このコンポーネントは、図2に示すように、機械の機械角度出力に接続します。このコンポーネントの出力は、ホールA、ホールB、ホールCのデジタル信号を含む単一のベクトル化信号処理出力です。

信号処理実行速度で実行されるため、実行速度を考慮する必要があります。

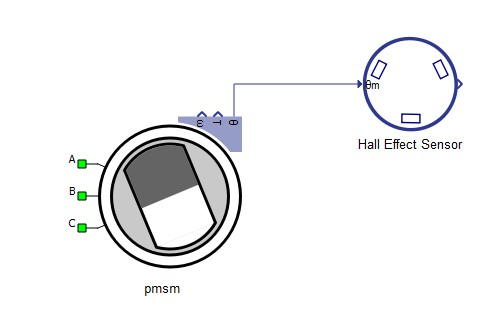

2ホール効果センサ部品と機械間の接続

ホール効果センサーの動作原理は、3つのデジタル出力に基づいており、その値によって6つの位置セグメントが決定されます。表1は、デジタル出力の状態に基づく位置セグメントを示しています。

ϑ e 機械の電気角は次のように表されます。

ϑ e = p ϑ メートル 、 どこ p 極対の数です。

1デジタル出力の状態に応じた位置
ポジションセグメント ホールA ホールB ホールC
0 < ϑ e < π 3 1 0 0
π 3 ϑ e 2 π 3 1 1 0
2 π 3 < ϑ e < π 0 1 0
π ϑ e 4 π 3 0 1 1
4 π 3 < ϑ e < 5 π 3 0 0 1
5 π 3 ϑ e 2 π 1 0 1

ポート

  • θm
    • 機械角度入力 [rad]
    • デジタルホールA、ホールB、ホールC信号を含むベクトル化された信号処理出力

プロパティ

  • 極対数
    • 接続された機械の回転子極対の数
  • 実行率
    • 信号処理出力実行速度[秒]
