方形波源

方形波を出力する回路図エディタの矩形波ソースコンポーネントの説明

コンポーネントアイコン

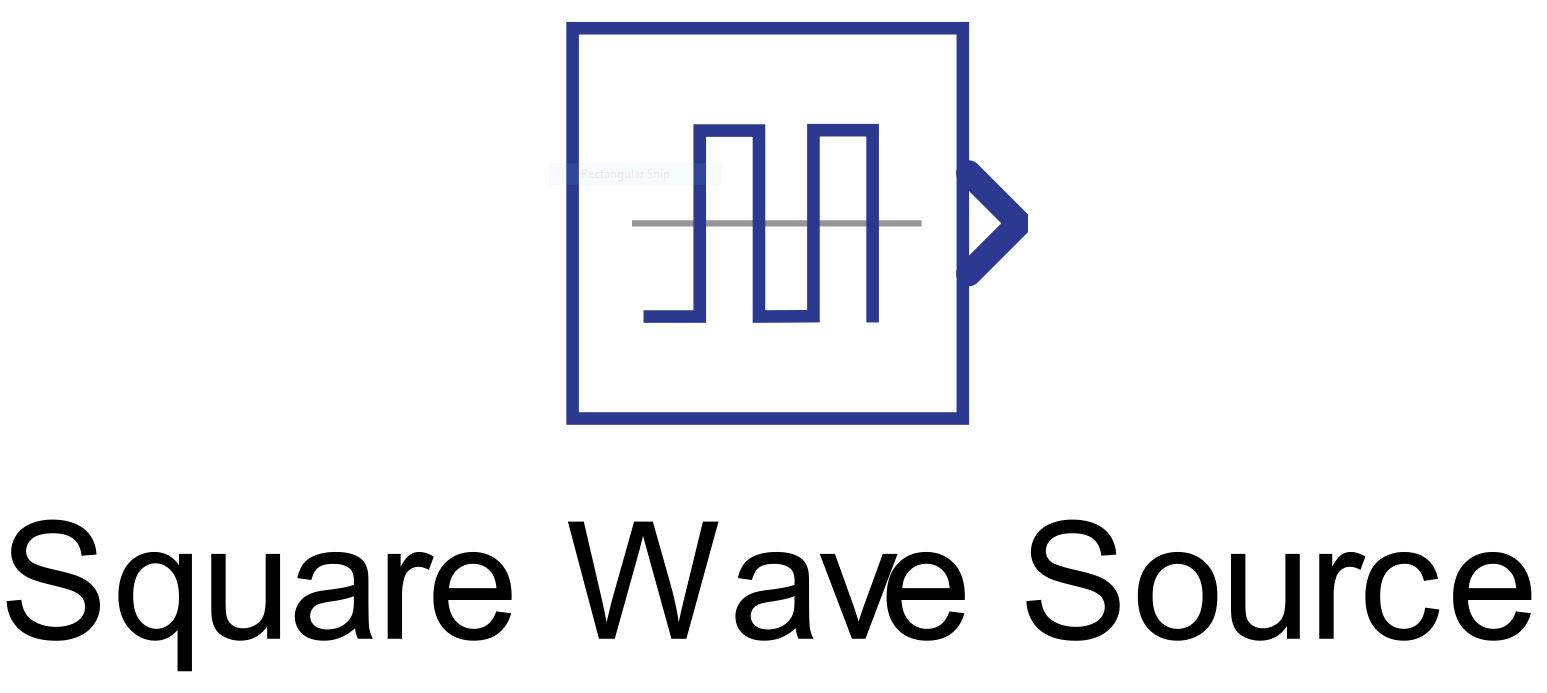

図1.方形波ソースアイコン

説明

方形波ソース コンポーネントは方形波を出力します。

図 2に、Square Wave Source コンポーネントによって生成される波形の例を示します。

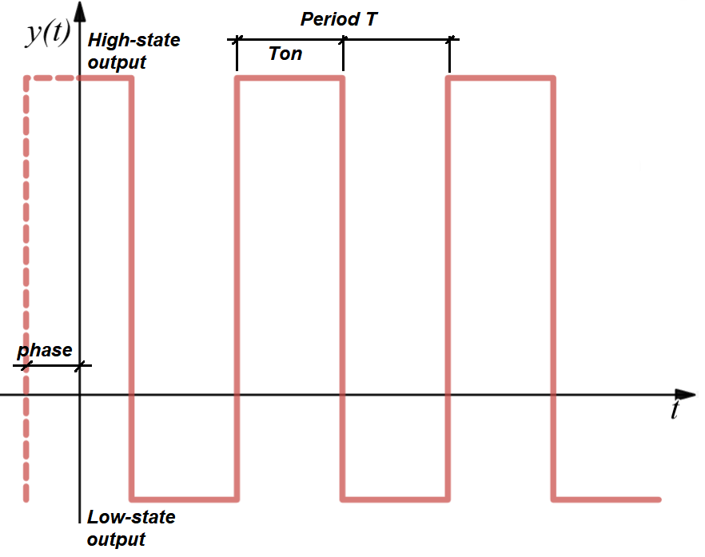

図2方形波ソースコンポーネントによって生成された方形波の例

デューティ サイクルは、信号がハイ状態にある時間と波形の周期の比率によって定義されます。

デューティサイクル = Tオン/ T

T = 1 / 周波数

位相遅延は、遅延時間と信号周期の比によって決まります。

位相 = 位相遅延 / T

ポート

  • 出力（アウト）
    • 方形波形信号。
      • サポートされる型: uint、int、real。
        • 出力タイプは信号タイププロパティによって定義されます
      • ベクターサポート: はい。
        • ベクトルの長さはプロパティ値から計算されます。プロパティがベクトルとして定義されている場合、出力も同じ長さのベクトルになります。ベクトルとして宣言されたすべてのプロパティは同じ長さである必要があります。スカラーとして宣言されたプロパティは、コンポーネントの出力のすべての要素に適用されます。

プロパティ

  • ハイステート出力
    • 方形波のハイレベル出力の値を入力します。このプロパティはスカラーまたはベクトルとして設定できます。
  • ハイステート出力
    • 方形波の低レベル出力の値を入力します。このプロパティはスカラーまたはベクトルとして設定できます。
  • 頻度
    • 方形波の周波数値（Hz）を入力します。このプロパティはスカラーまたはベクトルとして設定できます。
  • デューティサイクル
    • 方形波ソースが「High出力」を出力する時間に関連する値を入力します。単位はpu（単位あたり）です。このプロパティはスカラーまたはベクトルとして設定できます。
  • 位相遅延
    • シミュレーション開始時刻を基準として、方形波出力を遅延させる位相値を入力します。単位はpu（単位あたり）です。このプロパティはスカラーまたはベクトルで設定できます。
  • 信号の種類
    • 出力信号のタイプを選択します。「real」、「int」、「uint」のいずれかを選択できます。
  • 実行率
    • 希望する信号処理実行速度を入力してください。この値は、同じ回路内の他の信号処理コンポーネントと互換性がある必要があります。つまり、回路内で最も速い実行速度の倍数である必要があります。実行速度は最大4つまで指定できます。実行速度の指定には、小数（例：0.001）または指数値（例：1e-3）（秒単位）を使用できます。または、「inherit」と入力すると、入力を受け取るコンポーネントの実行速度に基づいて、コンポーネントに実行速度が割り当てられます。
  • 調整可能
    • Tunable は TyphoonSim では無視され、その値を変更しても TyphoonSim シミュレーションにはまったく影響しません。
    • 選択したコンポーネントのランタイムチューニングを有効にします。これにより、モデルを再コンパイルすることなく、シミュレーション中に周波数、ハイステート出力、ローステート出力、デューティサイクル、位相の値を変更できます。チューニング可能なプロパティは、HIL SCADAのモデルエクスプローラで利用できます。
    • 位相はシミュレーションの開始前にのみ調整できます。
