DER（汎用）制御結合
汎用 DER コンポーネント インバータのモデル制御を可能にするために、対象の制御信号を簡単に選択できるようにする DER (汎用) 制御結合コンポーネントの説明。

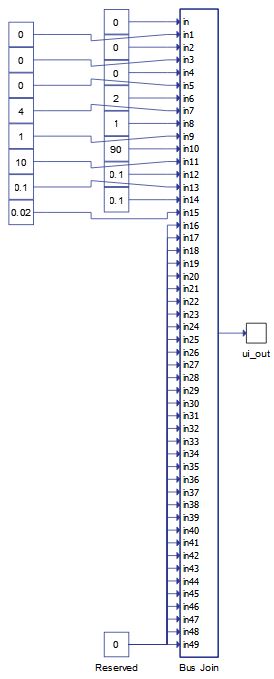

DER (Generic) 制御結合は、マイクログリッド ライブラリの分散エネルギー リソース セクションのインフラストラクチャ セクションにあるコンポーネントです。コンポーネント アイコンとプロパティ ウィンドウを表 1に示します。DER (Generic) 制御結合は、DER (Generic) コンポーネントの信号処理制御入力と互換性のあるマスクされたバス結合です: Battery ESS (Generic) 、 PV Power Plant (Generic) 、 Wind Power Plant (Generic) 、 Diesel Genset (Generic) 、およびBidirectional AC-DC Converter (Generic) 。その目的は、コンバータのモデル制御を有効にするために、対象の制御信号を簡単に選択できるようにすることです。外部から供給されるように選択されていない信号は、定数の既定値の形式で送信されます。
コンポーネントの入力はスカラー値で、出力は固定サイズのベクトルです。出力ポートのサイズと数は、選択された測定値に基づいて動的に変化します。各制御信号の意味の詳細については、対応するDER（汎用）コンポーネントのドキュメントを参照してください。
| 成分 | コンポーネントダイアログウィンドウ | コンポーネントパラメータ |
|---|---|---|
 DER制御結合 |
 |
|
タブ：「DER」

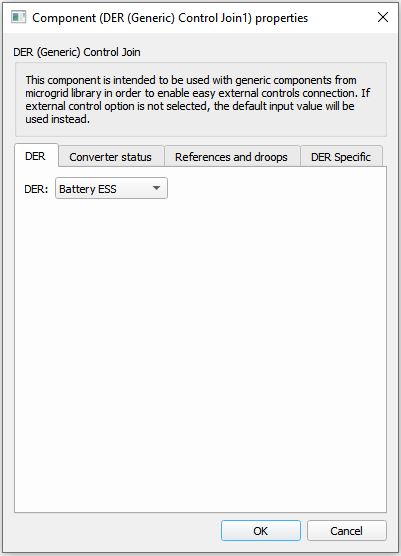

このプロパティタブでは、Join が使用される DER 汎用コンポーネントを選択します。選択したコンポーネントに応じて、対応するコンポーネントに関連する制御信号が表示されます。
| パラメータ | コードネーム | 説明 |
|---|---|---|
| 成分 | コンポーネント選択 | このコンボボックスを通じて DER コンポーネントが選択されます。 |
タブ：「コンバータのステータス」
このプロパティ タブでは、コンバーターの状態に関する基本的なコントロールを選択できます。
| パラメータ | コードネーム | 説明 |
|---|---|---|
| 有効にする | 有効にする | 有効信号を外部から供給できるようにするチェックボックス |
| コンバータモード | コンバータモード | コンバータモード信号を外部から供給できるようにするチェックボックス |
| アラームをリセットする | アラームをリセット | リセットアラーム信号を外部から供給できるようにするチェックボックス |

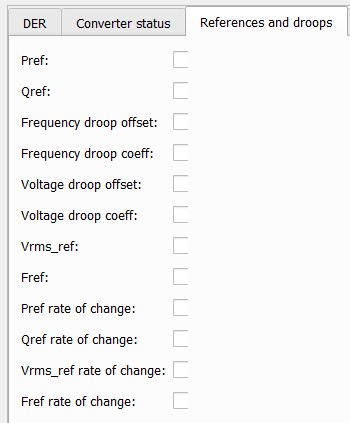

タブ:「参照とドロップ」
このプロパティ タブでは、基準値とドループ制御パラメータに関連する制御入力を選択できます。
| パラメータ | コードネーム | 説明 |
|---|---|---|
| 好み | 好み | Pref信号を外部から供給できるようにするチェックボックス |
| Qref | Qref | Qref信号を外部から供給できるようにするチェックボックス |
| 周波数ドループオフセット | 周波数ドループオフセット | 周波数ドループオフセット信号を外部から供給できるようにするチェックボックス |
| 周波数ドループ係数 | 周波数ドロップ係数 | 周波数ドループ係数信号を外部から供給できるようにするチェックボックス |
| 電圧降下オフセット | 電圧降下オフセット | 電圧降下オフセット信号を外部から供給できるようにするチェックボックス |
| 電圧降下係数 | 電圧降下係数 | 電圧降下係数信号を外部から供給できるようにするチェックボックス |
| Vrms_ref | Vrms_ref | Vrms_ref信号を外部から供給できるようにするチェックボックス |
| フレフ | フレフ | Fref信号を外部から供給できるようにするチェックボックス |
| 好みの変化率 | 好みの変化率 | Pref 変化率信号を外部から供給できるようにするチェックボックス |
| Qref変化率 | Qref_rate_of_change | Qref変化率信号を外部から供給できるようにするチェックボックス |
| Vrms_ref変化率 | Vrms_ref_rate_of_change | Vrms_ref変化率信号を外部から供給できるようにするチェックボックス |
| Fref変化率 | 自由変化率 | Fref変化率信号を外部から供給できるようにするチェックボックス |
| 削減 | 削減 | P削減信号を外部から供給できるようにするチェックボックス |
| 削減率の変化 | 削減率の変化 | P削減率の変化信号を外部から供給できるようにするチェックボックス |
| MPPT変化率 | MPPT変化率 | MPPT変化率信号を外部から供給できるようにするチェックボックス |
タブ:「DER固有」
このプロパティ タブでは、DER の特定のプロパティに関連する制御入力を選択できます。
| パラメータ | コードネーム | 説明 |
|---|---|---|
| 最大SOC | 最大SOC | 最大SOC信号を外部に供給できるようにするチェックボックス |
| 最小SOC | 最小SOC | 最小SOC信号を外部に供給できるようにするチェックボックス |
| ストームコントロールを有効にする | ストームコントロールを有効にする | 嵐制御信号を外部から供給できるようにするチェックボックス |
| int1 最大風速 | int1_風速最大 | int1 風速最大信号を外部から供給できるようにするチェックボックス |
| int2 最大風速 | int2_風速最大 | int2 風速最大信号を外部から供給できるようにするチェックボックス |
| P低減風速（SC） | P_reduction_wind_speed__SC_ | P低減風速（SC）信号を外部から供給できるようにするチェックボックス |
| 平均風速最大値（SC） | 平均風速最大__SC_ | 平均風速最大値（SC）信号を外部から供給できるようにするチェックボックス |
| カットアウト風速（SC） | カットアウト風速__SC_ | カットアウト風速（SC）信号を外部に供給できるようにするチェックボックス |
| 時間間隔1 | 時間間隔1 | 時間間隔1信号を外部から供給できるようにするチェックボックス |
| 時間間隔2 | 時間間隔2 | 時間間隔2信号を外部から供給できるようにするチェックボックス |
| 回復時間 | 回復時間 | 回復時間信号を外部から供給できるようにするチェックボックス |
| 時間間隔（SC） | 時間間隔__SC_ | 時間間隔（SC）信号を外部から供給できるようにするチェックボックス |
例
DER Generic コンポーネントのサンプル モデルを使用すると、全体的な動作をよりよく理解できます。
モデル名:バッテリー エッセンス gen.tse 、太陽光発電プラント gen.tse 、風力発電プラント gen.tse 、双方向 AC-DC コンバータ gen.tse
SCADAインターフェース:バッテリー電源ジェネレータ、太陽光発電プラントジェネレータ、風力発電所ジェネレータ、双方向AC-DCコンバータジェネレータ
パス: \examples\models\microgrid\energy storage\battery ess (generic) 、 \examples\models\microgrid\pv plant\pv plant (generic) 、 \examples\models\microgrid\wind turbine\wind power plant (generic) 、 \examples\models\microgrid\bidirection AC-DC converter\bidirection AC-DC converter (generic)
