シンプルなバッテリーインバーター

グリッド接続モードでのみ動作できる従来のシンプル バッテリー インバーター (平均) コンポーネントの説明。

表1に示すマイクログリッドセクションの回路図エディタライブラリブロックは、電流制御ループを備えた三相2レベルインバータで実装されたシンプルなバッテリーインバータをモデル化しています。DCリンクは、ブロック外部に接続されたバッテリー電源から供給されます。このシンプルなバッテリーインバータは、グリッド接続モードでのみ動作します。グリッド追従時は、有効電力制御モードと無効電力制御モードで動作します。このインバータは平均モデルで実装されています。以下のセクションでは、コンポーネントのパラメータ、入力、出力について詳しく説明します。

表1 .回路図エディタコアライブラリ内のシンプルなバッテリーインバータコンポーネント

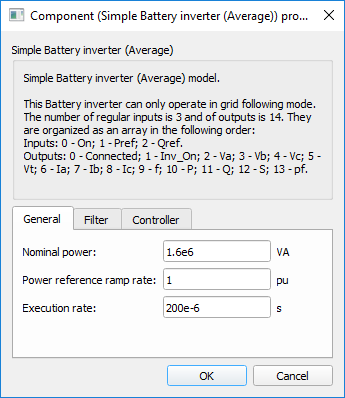

成分 コンポーネントダイアログウィンドウ コンポーネントパラメータ

シンプルなバッテリーインバータ（平均）
  • プロパティタブ:
    • 一般的な
    • フィルター
    • コントローラ

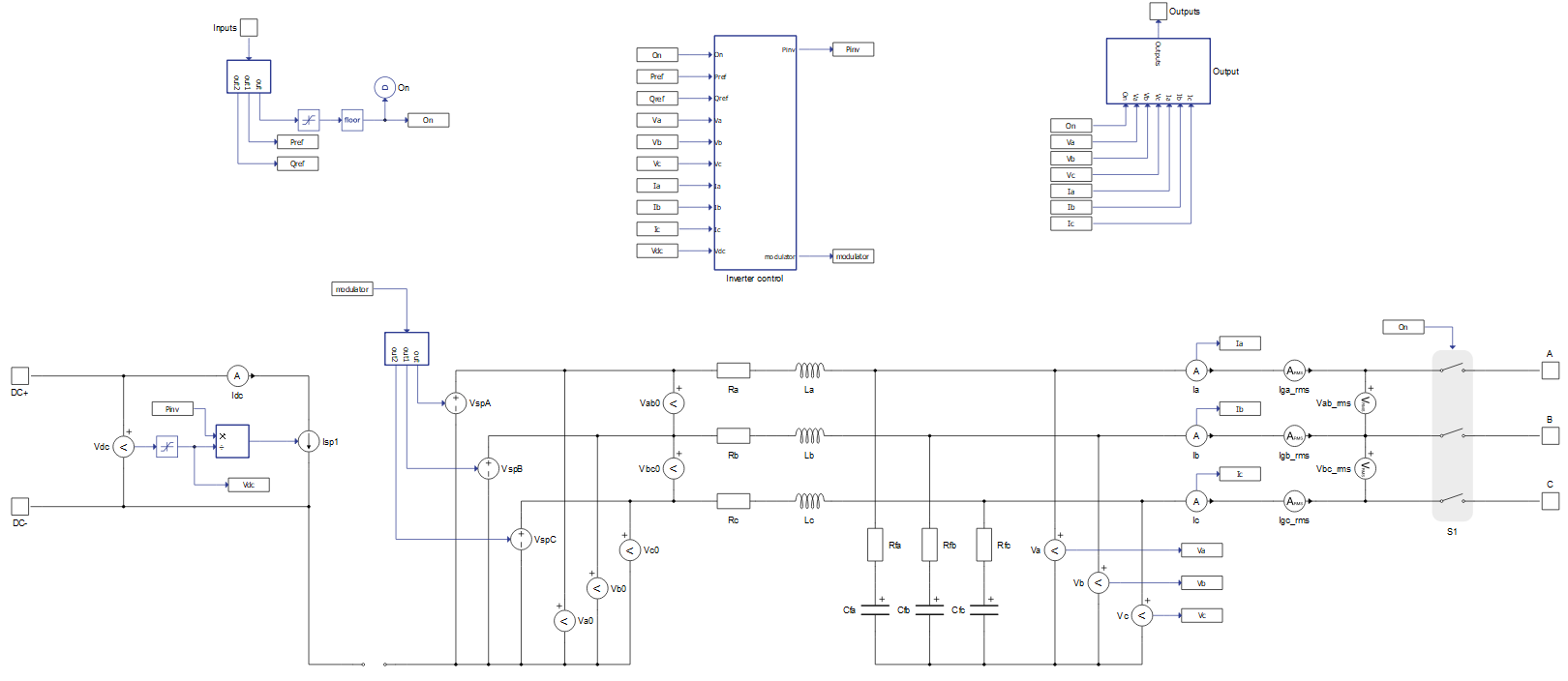

図1 .マスクの下のシンプルなバッテリーインバーター（平均）コンポーネントビュー。

入力と出力

シンプルなバッテリーインバータコンポーネントの動作には3つの入力が必要です。これらの入力は、バス結合コンポーネントを使用して配列として正しい順序で送信する必要があります。表2に入力とその順序を示します。

表2 .シンプルなバッテリーインバータの入力
番号 入力 説明
0 の上 バッテリーインバータのオン/オフ状態を制御するデジタル入力。入力がハイレベルのとき、バッテリーインバータはオンになります。
1 好み 有効電力基準を設定するアナログ入力。[W]
2 Qref 無効電力基準を設定するアナログ入力。[VAr]

シンプルなバッテリーインバータモデルには14個の出力があります。これらは配列として構成されており、バス分割コンポーネントを介して正しい順序で個別にアクセスできます。表3に出力とその順序を示します。

表3 .シンプルなバッテリーインバータの出力
番号 出力 説明
0 接続 バッテリーインバータコンタクタの状態をフィードバックするデジタル出力。出力がハイのとき、コンタクタは閉じます。
1 開始 インバータのオン/オフ状態のフィードバックを備えたデジタル出力。
2 ヴァ インバータのA相端子電圧を瞬時測定したアナログ出力。[V]
3 Vb インバータのB相端子電圧を瞬時測定したアナログ出力。[V]
4 VC インバータのC相端子電圧を瞬時測定したアナログ出力。[V]
5 バーモント州 インバータの端子ピーク電圧（相対中性線間）のアナログ出力。[V]。RMS電圧は、この出力を2の平方根で割ることで計算できます。
6 イア インバータのA相端子電流の瞬時測定値をアナログ出力します。[A]
7 イブ インバータのB相端子電流を瞬時測定したアナログ出力。[A]
8 IC インバータのC相端子電流を瞬時測定したアナログ出力。[A]
9 f 測定された電気周波数のアナログ出力。[Hz]
10 P インバータの有効電力測定値のアナログ出力。[W]
11 質問 インバータの無効電力測定値のアナログ出力。[VAr]
12 S インバータの皮相電力測定値のアナログ出力。[VA]
13 pf インバータの力率測定によるアナログ出力。

コンポーネントダイアログボックスとパラメータ

シンプルなバッテリー インバータ コンポーネント ダイアログ ボックスは、基本パラメータと詳細パラメータを指定するための 3 つのタブで構成されています。

タブ：「一般」

このコンポーネント タブでは、シンプルなバッテリー インバーター モデルの一般的なパラメータを指定できます。

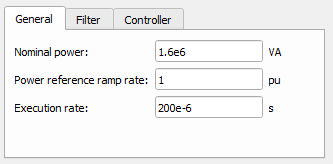

図2 .シンプルなバッテリーインバータモデルの「一般」パラメータ
表4 .シンプルなバッテリーインバータモデルの「一般」パラメータ
パラメータ コードネーム 説明
公称電力 スン バッテリーインバータ公称電力[VA]
電力基準ランプレート パワーレート バッテリーインバータの電力基準ランプレート。[pu/s]
実行率 Ts バッテリーインバータモデルのすべての信号処理コンポーネントの実行速度。[秒]

タブ：「フィルター」

このコンポーネント タブでは、シンプルなバッテリー インバータ モデルの LC フィルター パラメータを指定できます。

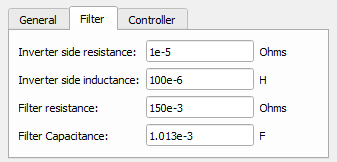

図3 .シンプルなバッテリーインバータモデルの「フィルター」パラメータ
表5 .シンプルなバッテリーインバータモデルの「フィルター」パラメータ
パラメータ コードネーム 説明
インバータ側抵抗 R LCフィルタのインダクタの直列抵抗。[Ω]
インバータ側インダクタンス L インバータ側LCフィルタのインダクタ。[H]
フィルター抵抗 無線周波数 LCフィルタコンデンサのダンピング抵抗。[Ω]
フィルタ容量 参照 LCフィルタコンデンサ。[F]

タブ：「コントローラー」

このコンポーネント タブでは、シンプルなバッテリー インバーター モデルのコントローラー パラメーターを指定できます。

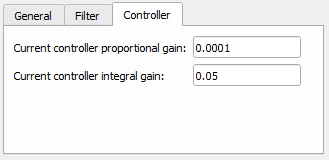

図4 .シンプルなバッテリーインバータモデルの「コントローラー」パラメータ。
表6 .シンプルなバッテリーインバータモデルの「コントローラ」パラメータ
パラメータ コードネーム 説明
電流制御器比例ゲイン Kp 電流制御ループ PI コントローラの比例ゲイン。
電流制御器積分ゲイン 気 電流制御ループ PI コントローラの積分ゲイン。

例

全体的な動作と制御方法論は、次の単純なバッテリー インバーターの例を使用すると、よりよく理解できます。

モデル名: simple_battery_inverter_avg.tse

SCADAインターフェース: SCADA_Panel.cus

パス: /examples/models/microgrid/energy_storage/

フォルダ: /simple_battery_inverter (平均)/
