DER（一般）出力分割

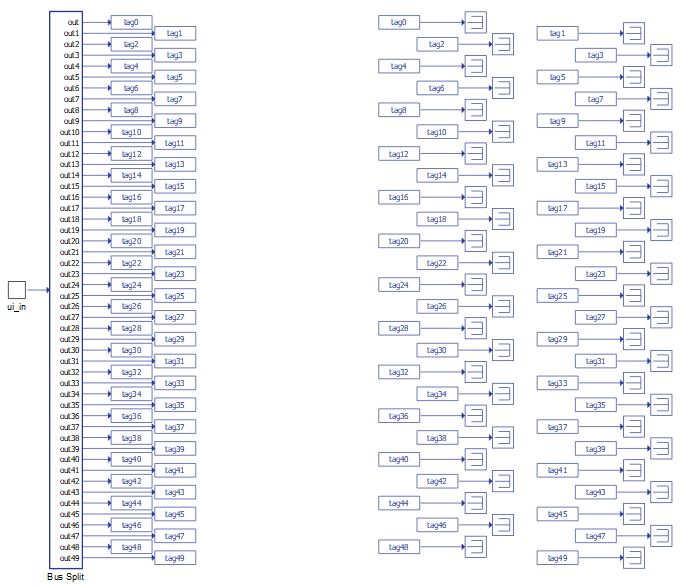

DER（汎用）出力分割は、マイクログリッドライブラリの分散エネルギーリソースセクションのインフラストラクチャセクションにあるコンポーネントです。コンポーネントアイコンとプロパティウィンドウを表1に示します。DER（汎用）出力分割は、DER（汎用）コンポーネント（バッテリーESS（汎用） 、 PV発電所（汎用） 、風力発電所（汎用）、ディーゼル発電機（汎用）、双方向AC-DCコンバータ（汎用））の信号処理出力と互換性のあるマスクバス分割です。入力は固定サイズのベクトルで、出力はスカラー値です。出力ポートのサイズと数は、選択したコンポーネントと測定値に基づいて動的に変更されます。

表1 .回路図エディタコアライブラリのDER（汎用）出力分割

成分	コンポーネントダイアログウィンドウ	コンポーネントパラメータ
DER（一般）出力分割		プロパティタブ: DER コンバータのステータス 公称値 参照フィードバック 力 電圧 頻度 DER特有の

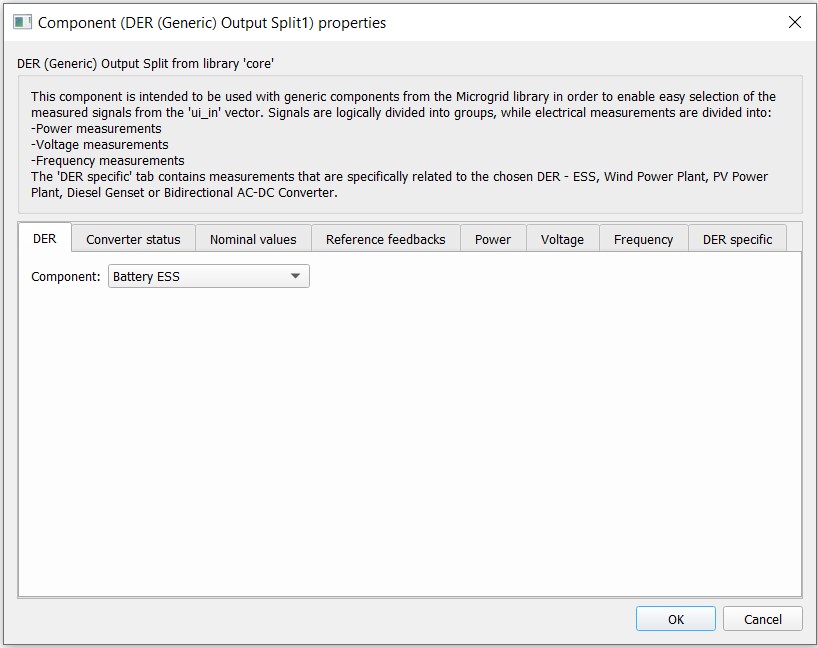

タブ：「DER」

このプロパティタブでは、Split を使用するDER汎用コンポーネントを選択します。選択したコンポーネントに応じて、対応するコンポーネントに関連する測定値が表示され、選択できるようになります。

タブ：「コンバータのステータス」

このプロパティ タブでは、基本的なコンバーターのステータスのフィードバックを有効にすることができます。

タブ:「公称値」

このプロパティ タブでは、コンバータの公称値の測定を有効にすることができます。

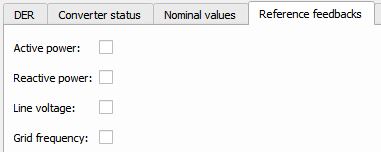

タブ:「参照フィードバック」

このプロパティ タブでは、さまざまな信号の参照のフィードバックを有効にすることができます。

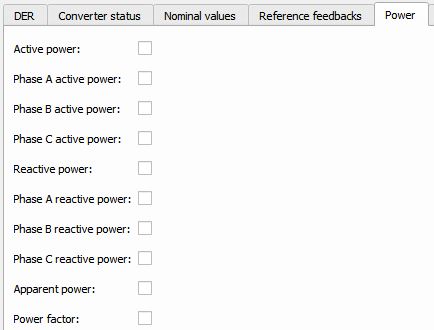

タブ：「パワー」

このプロパティ タブでは、電力測定を有効にすることができます。

タブ：「電圧」

このプロパティ タブでは、電圧測定を有効にすることができます。

タブ：「頻度」

このプロパティ タブでは、周波数測定を有効にすることができます。

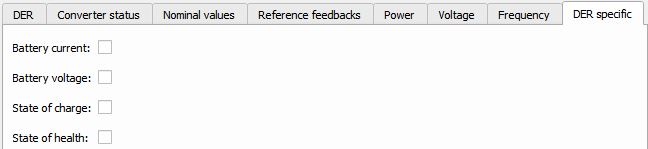

タブ:「DER固有」

このプロパティタブでは、DER固有の測定を有効にすることができます。これらの測定は、バッテリー電流（バッテリーESS（汎用）に固有）や風速（風力発電所（汎用）に固有）など、特定のDERコンポーネントに固有のものです。

例

DER Generic コンポーネントのサンプル モデルを使用すると、全体的な動作をよりよく理解できます。

モデル名:バッテリー エッセンス gen.tse 、太陽光発電プラント gen.tse 、風力発電プラント gen.tse 、双方向 AC-DC コンバータ gen.tse

SCADAインターフェース:バッテリー電源ジェネレータ、太陽光発電プラントジェネレータ、風力発電所ジェネレータ、双方向AC-DCコンバータジェネレータ

パス: \examples\models\microgrid\energy storage\battery ess (generic) 、 \examples\models\microgrid\pv plant\pv plant (generic) 、 \examples\models\microgrid\wind turbine\wind power plant (generic) 、 \examples\models\microgrid\bidirection AC-DC converter\bidirection AC-DC converter (generic)
