一般的なDERコンポーネントにおけるLVRT

一般的なDERコンポーネントで利用可能な低電圧ライドスルー（LVRT）機能の説明

実装

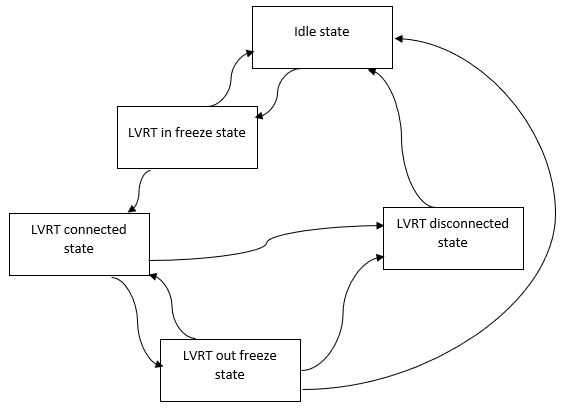

LVRT（低電圧ライドスルー）が有効な場合、入力電圧の低下時に汎用DERが短時間接続を維持できます。LVRT機能は、グリッド追従動作モードで有効です。これは、5つの異なる状態を持つステートマシンとして実装されています。

表1 LVRTユニットの状態の説明
州番号	州名	説明
1	アイドル	PCC 電圧が最後の LVRT ポイントで定義された電圧レベルを下回ると、状態 2 がアクティブになります。
2	LVRTが凍結	後 $\frac{1}{(グラム e n e r 私 c D E R n o メートル私 n 1つの l f r e q あなた e n c y)}$ 数秒後、PCC電圧がキャプチャされます。PCC電圧が前回の電圧レベルよりも高い場合、LVRTロジックは状態1に戻ります。そうでない場合は、状態3に移行します。
3	LVRT接続	この状態の間、DERは接続されたままアクティブ状態を維持し、捕捉された電圧に基づいて無効電力が配分されます。接続間隔は、現在のDER電圧と定義されたLVRT曲線に基づいて継続的に更新されます。内部タイマーが計算された接続間隔よりも長くなると、LVRTロジックは状態5に変化します。DER電圧が最後のLVRT電圧ポイントよりも高くなるか、最初のLVRT電圧ポイントよりも低くなると、LVRTロジックは状態4に変化します。
4	LVRTが凍結	後 $\frac{1}{(グラム e n e r 私 c D E R n o メートル私 n 1つの l f r e q あなた e n c y)}$ 数秒後、DER電圧が捕捉されます。DER電圧が最後のLVRT電圧ポイントよりも高い場合、LVRTロジックは状態1に遷移します。DER電圧が最初のLVRT電圧ポイントよりも低い場合、LVRTロジックは可能な場合は状態5に遷移し、そうでない場合は状態3に戻ります。状態3と同様に、有効電力と無効電力の寄与が適用されます。
5	LVRT切断	DER PCC電圧が完全に回復するまで（最後のLVRT電圧点を超えるまで）、LVRTはこの状態を維持します。この状態の間、DERは系統から切断され、故障状態がアクティブになります。

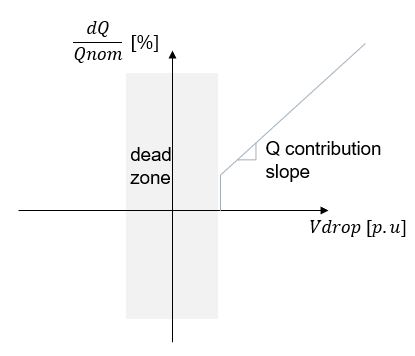

LVRT機能は、グリッド追従動作モードでのみ有効です。有効電力と無効電力の寄与は、LVRT Q寄与とLVRT P設定入力に基づいて計算されます。LVRT状態3および4の間、現在の無効電力は、 LVRT Q寄与入力と測定された電圧低下から計算された無効電力の寄与によって増加します。デッドゾーンは、最後のLVRTポイントの電圧値によって定義されます。状態3および4の間、有効電力の参照値はLVRT P設定入力によって上書きされます。

他のグリッド機能 (VoltVAr、HzWatt、VoltWatt) が有効になっている場合、これらの曲線は LVRT の有効電力および無効電力寄与設定よりも優先されます。

パラメータとI/O

パラメータ
- LVRT曲線ポイント（電圧と時間軸）
- 凍結時間値（1/一般的なDER公称周波数に等しい）
- 実行速度（一般的なDERコンポーネントの遅い実行速度に等しい）
入力
- 入力測定電圧
- LVRTを有効にする
- 有効電力基準
- 無効電力基準
- LVRT Q寄与勾配値
- LVRT P設定値

出力
- 切断信号
- LVRTアクティブ信号
- 修正有効電力基準信号
- 修正無効電力基準信号
