一般的なDERコンポーネントにおける周波数低下

実装

その 周波数低下 機能は周波数基準信号を計算します。 ドループ制御 モードは、有効電力誤差と指定されたドループ特性に基づいて起動されます。オフセットと係数の入力値によって定義されるドループ特性に対するシンプルな制御手法を実装します。

$F_{ref droop}= ∆P*\frac{-F_{droop coeff}}{100}*(F_{no\mathrm{メートル}}+F_{droop offset})+F_{no\mathrm{メートル}}+ F_{droop offset}$

$\Delta P= \frac{P_{\mathrm{メートル}e\mathrm{1つの}s} - P_{ref}}{2*P_{\mathrm{メートル}\mathrm{1つの}\times }}$

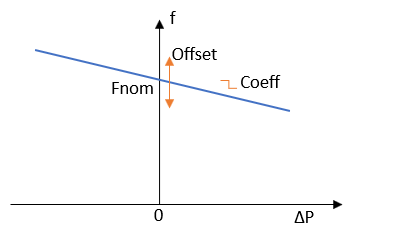

ドループオフセット値を変更すると、公称ドループ周波数が上下にシフトします。一方、係数値を変更すると、ドループ特性の傾きが変化します（係数値が高いほど、傾きが大きくなります）。有効電力誤差は、基準有効電力からフィルタリングされた有効電力測定値を差し引くことで計算されます。この計算には、単純な一次ローパスフィルタが使用されます。有効電力誤差は、汎用DERの最大有効電力設定によって制限されます。

パラメータとI/O

• パラメータ
  • 有効電力測定ローパスフィルタのカットオフ周波数（0.1 * 一般的な DER 公称周波数で定義）
  • 実行速度（一般的なDERコンポーネントの遅い実行速度に等しい）
• 入力
  • 有効電力基準
  • 有効電力測定
  • 周波数ドループ係数
  • 周波数ドループの有効化
  • ドループ公称周波数（一般的なDER公称周波数+周波数ドループオフセット）

• 出力
  • 周波数基準値
