PVインバータ
回路図エディタにおける従来の PV インバータ (平均) コンポーネントの説明。
表1に示すマイクログリッドセクションの回路図エディタライブラリブロックは、電流制御ループを備えた三相2レベルインバータで実装されたPVインバータをモデル化しています。DCリンクは、ブロック外部に接続されたPVパネル電源から供給されます。PVインバータは系統連系モードでのみ動作可能です。系統連系時は、最大電力追従モードと無効電力制御モードで動作します。このインバータは平均モデルで実装されています。

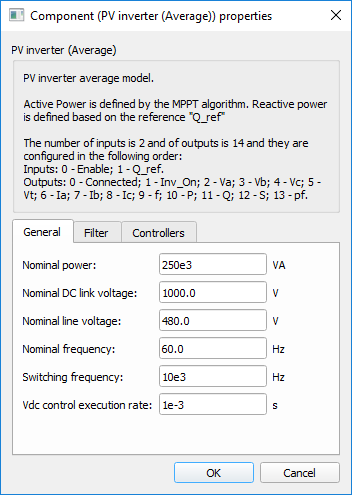

| 成分 | コンポーネントダイアログウィンドウ | コンポーネントパラメータ |
|---|---|---|

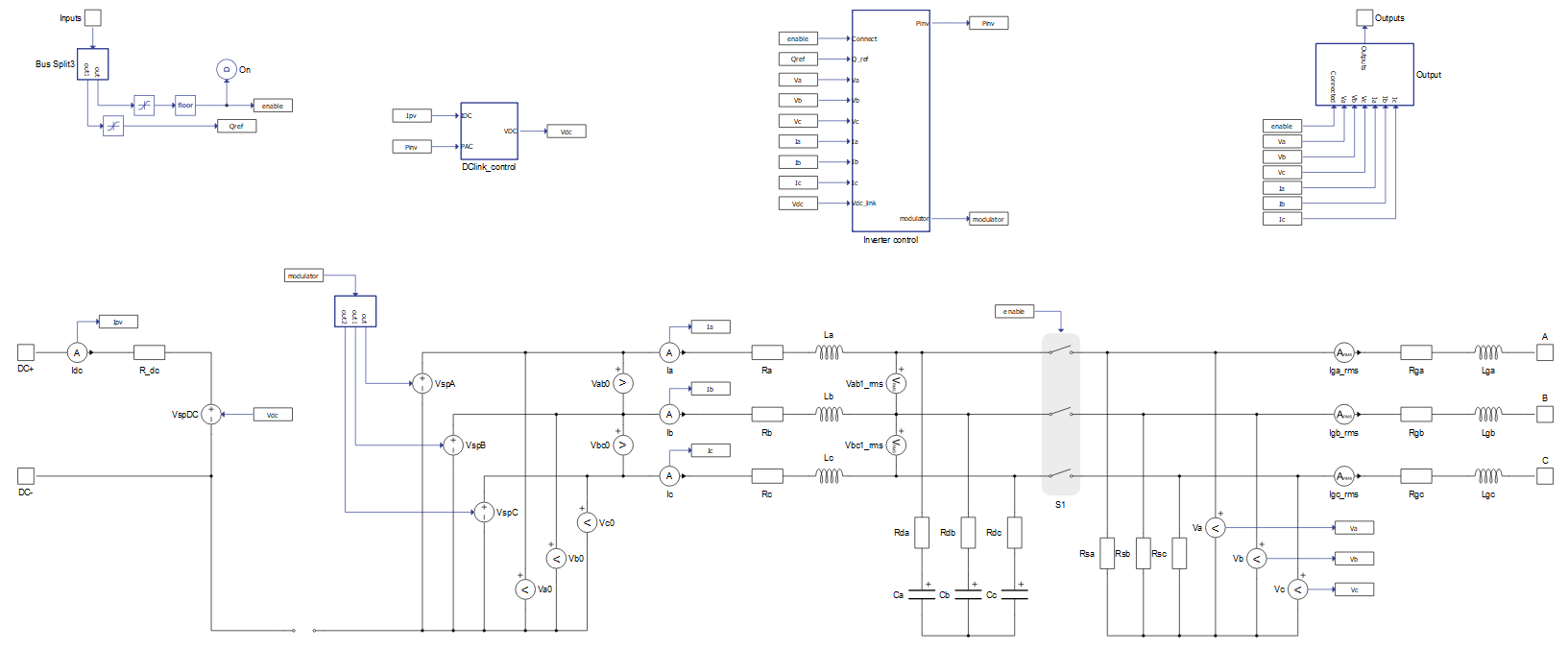

 PVインバータ（スイッチング/平均） |
 |
|
入力と出力
PVインバータコンポーネントの動作には2つの入力が必要です。これらの入力は、バス結合コンポーネントを使用して配列として正しい順序で送信する必要があります。表2に入力とその順序を示します。
| 番号 | 入力 | 説明 |
|---|---|---|
| 0 | 有効にする | PV インバータのオン/オフ状態を指示するデジタル入力。入力がハイのとき、PV インバータはオンになります。 |
| 1 | Qref | 無効電力基準を設定するアナログ入力。[VAr] |
PVインバータモデルには14個の出力があります。これらは配列として構成されており、バス分割コンポーネントを介して正しい順序で個別にアクセスできます。表3に出力とその順序を示します。
| 番号 | 出力 | 説明 |
|---|---|---|
| 0 | 接続 | バッテリーインバータコンタクタの状態をフィードバックするデジタル出力。出力がハイのとき、コンタクタは閉じます。 |
| 1 | 開始 | インバータのオン/オフ状態のフィードバックを備えたデジタル出力。 |
| 2 | ヴァ | インバータのA相端子電圧を瞬時測定したアナログ出力。[V] |
| 3 | Vb | インバータのB相端子電圧を瞬時測定したアナログ出力。[V] |
| 4 | VC | インバータのC相端子電圧を瞬時測定したアナログ出力。[V] |
| 5 | バーモント州 | インバータの端子ピーク電圧（相対中性線間）のアナログ出力。[V]。RMS電圧は、この出力を2の平方根で割ることで計算できます。 |
| 6 | イア | インバータのA相端子電流の瞬時測定値をアナログ出力します。[A] |
| 7 | イブ | インバータのB相端子電流を瞬時測定したアナログ出力。[A] |
| 8 | IC | インバータのC相端子電流を瞬時測定したアナログ出力。[A] |
| 9 | f | 測定された電気周波数のアナログ出力。[Hz] |
| 10 | P | インバータの有効電力測定値のアナログ出力。[W] |
| 11 | 質問 | インバータの無効電力測定値のアナログ出力。[VAr] |
| 12 | S | インバータの皮相電力測定値のアナログ出力。[VA] |
| 13 | pf | インバータの力率測定によるアナログ出力。 |

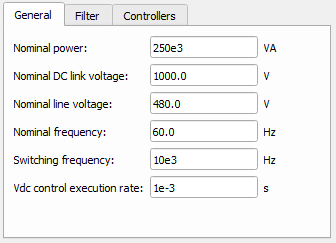

一般（タブ）
このコンポーネント タブでは、PV インバータ モデルの一般的なパラメータを指定できます。
| パラメータ | コードネーム | 説明 |
|---|---|---|
| 公称電力 | スン | バッテリーインバータ公称電力[VA] |
| 公称DCリンク電圧 | VDC | PVパネルの公称DCリンク電圧。[V] |
| 公称線間電圧 | Vn | 公称線間グリッド電圧。[V] |
| 公称周波数 | 脚注 | 公称グリッド周波数。[Hz] |
| スイッチング周波数 | フスワース | インバータのスイッチング周波数。[Hz] |
| VDC制御実行速度 | ツロウ | DCリンク電圧制御実行速度。[秒] |

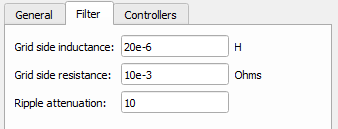

フィルター（タブ）
このコンポーネント タブでは、PV インバータ モデルの LCL フィルター パラメータを指定できます。
| パラメータ | コードネーム | 説明 |
|---|---|---|
| グリッド側インダクタンス | Lg | LCLフィルタのグリッド側にあるインダクタ。[H] |
| グリッド側抵抗 | RG | LCLフィルタのグリッド側インダクタの直列抵抗。[Ω] |
| リップル減衰 | 1つの | リップル減衰定数。 |

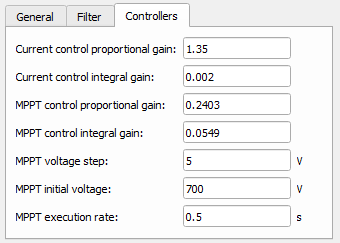

コントローラー（タブ）
このコンポーネント タブでは、PV インバータ モデルのコントローラー パラメータを指定できます。
| パラメータ | コードネーム | 説明 |
|---|---|---|
| 電流制御比例ゲイン | kp_i | 電流制御ループ PI コントローラの比例ゲイン。 |
| 電流制御積分ゲイン | キイ | 電流制御ループ PI コントローラの積分ゲイン。 |
| MPPT制御比例ゲイン | kp_v | 最大電力点追従制御器比例ゲイン |
| MPPT制御積分ゲイン | kp_i | 最大電力点追従制御器の積分ゲイン |
| MPPT電圧ステップ | ステップ | 最大電力点追従コントローラの電圧ステップ。[V] |
| MPPT初期電圧 | vdc_init | 最大電力点追従コントローラの初期電圧。[V] |
| MPPT実行レート | Ts_mppt | 最大電力点追跡コントローラ実行速度。[秒] |
例
全体的な動作と制御方法論は、次の PV インバーターの例を使用するとよりよく理解できます。
モデル名: pv_inverter_avg.tse
SCADAインターフェース: SCADA_Panel.cus
パス: /examples/models/microgrid/pv_plant/
フォルダ: /pv_inverter (平均)/
