太陽光発電所

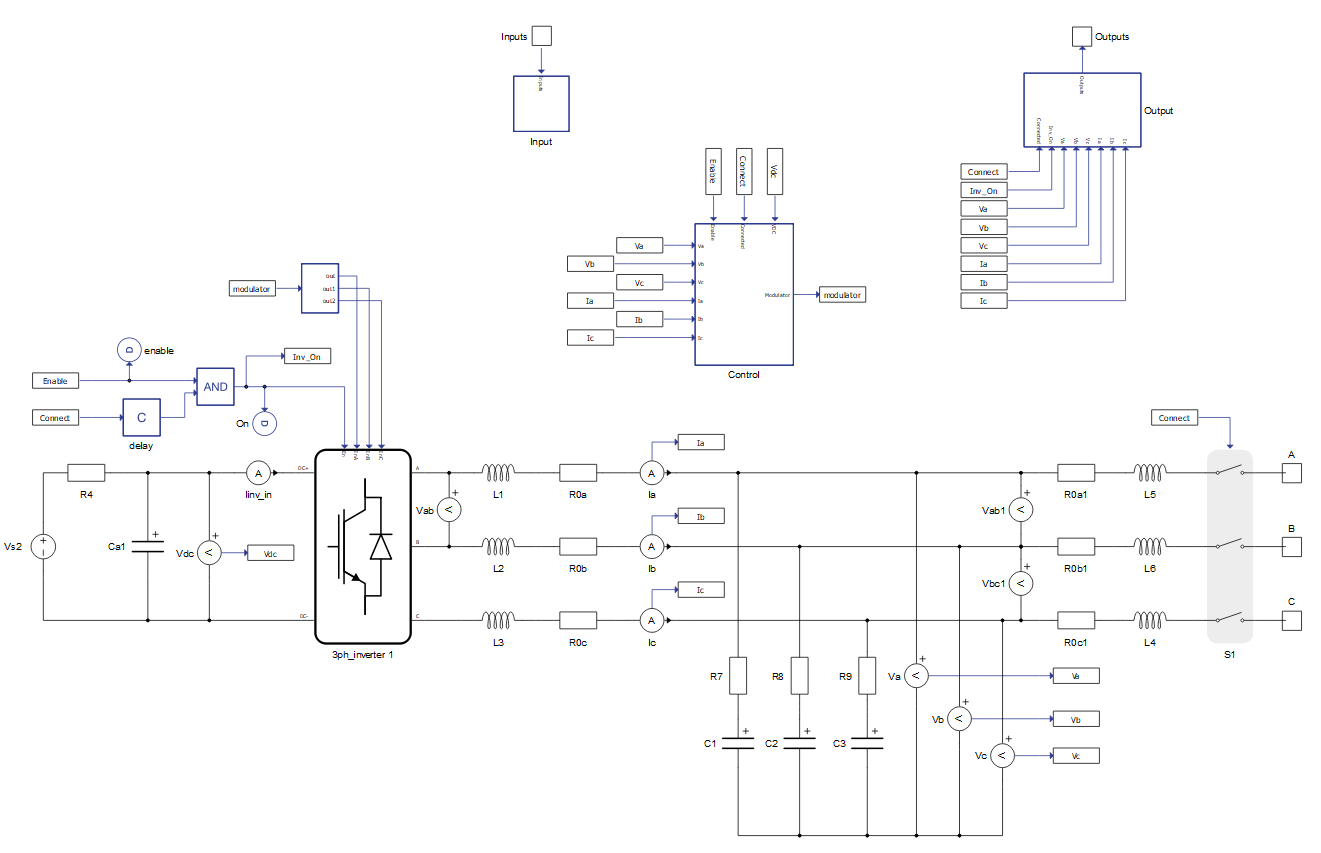

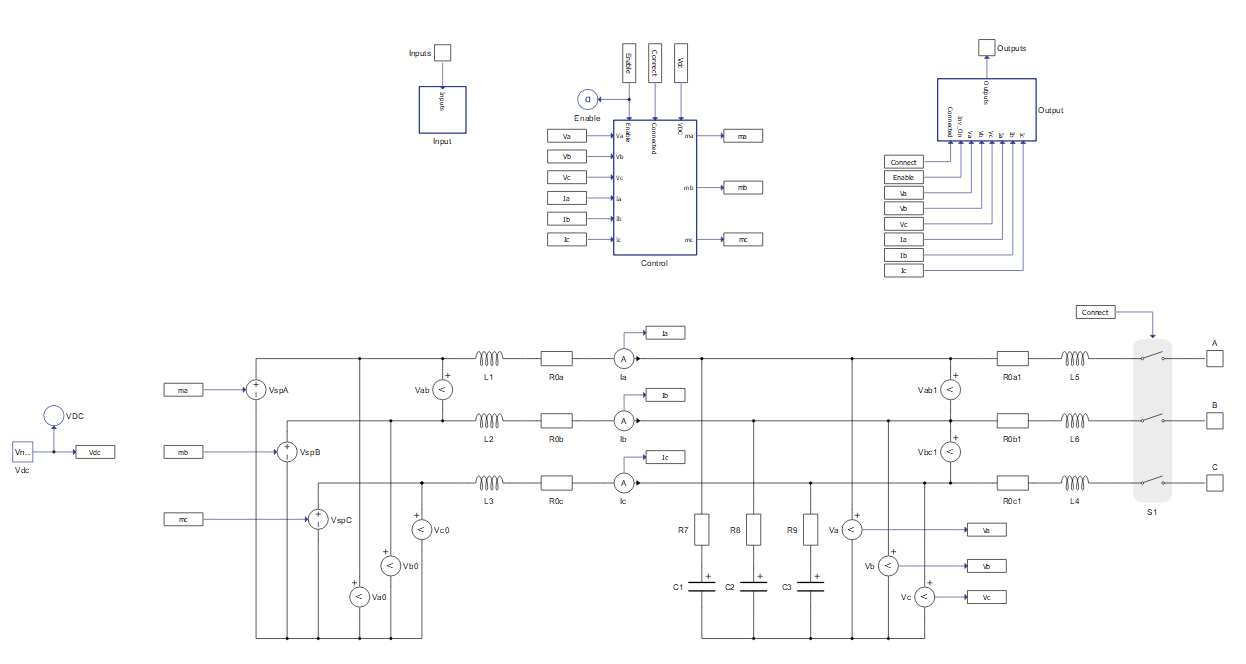

表1に示すマイクログリッドセクションの回路図エディタライブラリブロックは、電流制御ループを備えた三相2レベルインバータを搭載した太陽光発電プラントをモデル化しています。DCリンクには定電圧源から電力が供給されるため、太陽光発電プラントは簡略化されています。有効電力指令値を適切に調整することで、日射量の影響を考慮します。太陽光発電プラントは、電圧制御モードまたは無効電力制御モードで動作できます。このコンポーネントは、スイッチングモデルと平均モデルの両方で実装されています。以下のセクションでは、コンポーネントのパラメータ、入力、および出力について詳しく説明します。

表1 .回路図エディタコアライブラリのPVプラントコンポーネント
成分	コンポーネントダイアログウィンドウ	コンポーネントパラメータ
太陽光発電所（スイッチング/平均）		プロパティタブ: 1 - 一般 2 - フィルター 3 - 上級1 4 - 上級2 5 - 上級3 6 - 上級4

入力と出力

PVプラント（スイッチング）コンポーネントの動作には6つの入力が必要です。これらの入力は、バス結合コンポーネントを使用して配列として正しい順序で送信する必要があります。次の表は、入力とその順序を示しています。

表2 .太陽光発電プラント（スイッチング）入力
番号	入力	説明
0	接続する	太陽光発電プラントのブレーカーに指令を出すデジタル入力。入力がハイレベルの場合、ブレーカーは閉じます。
1	有効にする	太陽光発電プラントのインバータを動作させるためのデジタル入力。入力がハイレベルのとき、インバータはアクティブになります。
2	照射	PVパネルへの日射入射角のアナログ入力。[W/m²]
3	V_ref	端子電圧（線間）基準を設定するアナログ入力。[V]
4	Q_モード	無効電力制御ループを有効にするデジタル入力。入力がハイレベルのときは無効電力が制御され、そうでないときは端子電圧が制御されます。
5	Q_ref	無効電力基準を設定するアナログ入力。[kVAr]

PVプラント（スイッチング）モデルには14個の出力があります。これらは配列として構成されており、バス分割コンポーネントを介して適切な順序で個別にアクセスできます。表3に出力とその順序を示します。

表3 .太陽光発電所（スイッチング）出力
番号	出力	説明
0	接続	太陽光発電プラントのコンタクタの状態をフィードバックするデジタル出力。出力が高い場合、コンタクタは閉じます。
1	開始	インバータのオン/オフ状態をフィードバックするデジタル出力。Enable入力とConnect入力の両方がハイの場合、インバータはオン状態とみなされます。出力がハイの場合、インバータはオン状態です。
2	ヴァ	インバータのA相端子電圧を瞬時測定したアナログ出力。[V]
3	Vb	インバータのB相端子電圧を瞬時測定したアナログ出力。[V]
4	VC	インバータのC相端子電圧を瞬時測定したアナログ出力。[V]
5	バーモント州	インバータの端子ピーク電圧（相対中性線間）のアナログ出力。[V]。RMS電圧は、この出力を2の平方根で割ることで計算できます。
6	イア	インバータのA相端子電流の瞬時測定値をアナログ出力します。[A]
7	イブ	インバータのB相端子電流を瞬時測定したアナログ出力。[A]
8	IC	インバータのC相端子電流を瞬時測定したアナログ出力。[A]
9	f	測定された電気周波数のアナログ出力。[Hz]
10	P	インバータの有効電力測定値のアナログ出力。[W]
11	質問	インバータの無効電力測定値のアナログ出力。[VAr]
12	S	インバータの皮相電力測定値のアナログ出力。[VA]
13	pf	インバータの力率測定によるアナログ出力。

コンポーネントダイアログボックスとパラメータ

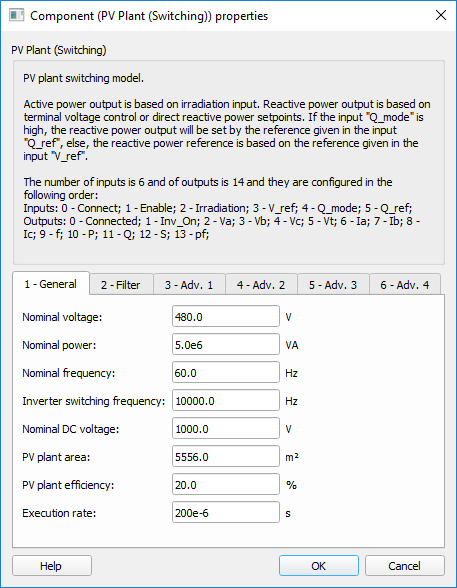

PV プラント (スイッチング) コンポーネントダイアログボックスは、基本パラメータと詳細パラメータを指定するための 8 つのタブで構成されています。

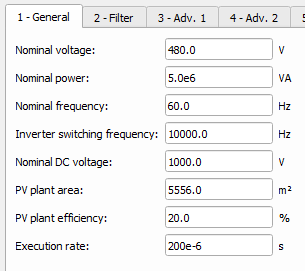

タブ：「1 - 一般」

このコンポーネントタブでは、PV プラント (スイッチング) モデルの一般的なパラメータを指定できます。

表4 . PVプラント（スイッチング）モデル「1 - 一般」パラメータ
パラメータ	コードネーム	説明
公称電圧	Vn	PVプラントの公称線間端子電圧[V]
公称電力	スン	太陽光発電所の公称出力[VA]
公称周波数	脚注	太陽光発電所の公称電気周波数[Hz]
インバータのスイッチング周波数	フスワース	太陽光発電所のインバータのスイッチング周波数[Hz]
公称DC電圧	Vn_dc	PVプラントの公称DCリンク電圧[V]
太陽光発電所面積	PVエリア	太陽光発電パネルが覆う総面積。[m²]。このパラメータは、入射光量およびPV効率とともに、有効電力基準を計算するために使用されます。
太陽光発電所の効率	PV_eff	太陽光発電アレイの平均効率と最大電力点追跡アルゴリズム。[%]。このパラメータは、入射光量とPVプラント面積と組み合わせて、有効電力基準を計算するために使用されます。
実行率	Ts	PVプラント（スイッチング）モデルのすべての信号処理コンポーネントの実行速度。[秒]

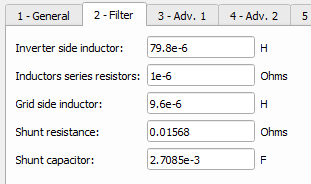

タブ：「2 - フィルター」

このコンポーネントタブでは、PV プラント (スイッチング) モデルの LCL フィルターパラメータを指定できます。

表5 . PVプラント（スイッチング）モデル「2 - フィルタ」パラメータ
パラメータ	コードネーム	説明
インバータ側インダクタ	L0	インバータ側LCLフィルタのインダクタ。[H]
インダクタ直列抵抗器	R0	LCLフィルタの両側のインダクタの直列抵抗。[Ω]
グリッド側インダクタ	L	グリッド側LCLフィルタのインダクタ。[H]
シャント抵抗	Rres	LCLフィルタコンデンサのダンピング抵抗。[Ω]
シャントコンデンサ	C	LCLフィルタのコンデンサ。[F]

タブ譜：「3 -Adv. 1」

このコンポーネントタブでは、PV プラント (スイッチング) モデルの電圧 PI コントローラーパラメーターを指定できます。

図5 . PVプラント（スイッチング）モデル「3 - Adv. 1」のパラメータ。

表6 . PVプラント（スイッチング）モデル「3 - アドバンス1」パラメータ
パラメータ	コードネーム	説明
電圧PI比例ゲイン	V_Kp	電圧PIコントローラの比例ゲインKp。
電圧PI積分ゲイン	V_キ	電圧PIコントローラの積分ゲインKi。
電圧PI上限	V_upLim	電圧 PI コントローラの最大出力。
電圧PI下限	V_lowLim	電圧 PI コントローラの最小出力。

タブ譜：「4 - 上級 2」

このコンポーネントタブでは、PV プラント (スイッチング) モデルの d 軸電流コントローラパラメータを指定できます。

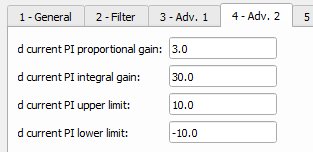

図6 . PVプラント（スイッチング）モデル「4 - Adv. 2」のパラメータ。

表7 . PVプラント（スイッチング）モデル「4 - アドバンス2」パラメータ
パラメータ	コードネーム	説明
d電流PI比例ゲイン	Id_Kp	d軸電流PIコントローラ比例ゲインKp。
d電流PI積分ゲイン	Id_Ki	d軸電流PIコントローラ積分ゲインKi。
d 現在のPI上限	Id_upLim	d軸電流PIコントローラ最大出力。
d 現在のPI下限	Id_lowLim	d軸電流PIコントローラの最小出力。

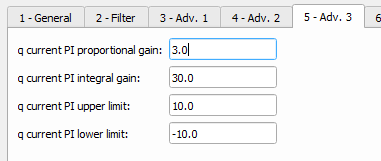

タブ譜：「5 - 上級 3」

このコンポーネントタブでは、PV プラント (スイッチング) モデルの q 軸電流コントローラパラメータを指定できます。

表8 . PVプラント（スイッチング）モデル「5 - アドバンス3」パラメータ
パラメータ	コードネーム	説明
q 電流PI比例ゲイン	Iq_Kp	q軸電流PIコントローラ比例ゲインKp。
q 電流PI積分ゲイン	Iq_Ki	q軸電流PIコントローラ積分ゲインKi。
q 現在のPI上限	Iq_upLim	q軸電流PIコントローラ最大出力。
q 現在のPI下限	Iq_lowLim	q軸電流PIコントローラの最小出力。

タブ譜：「6 - 上級 4」

このコンポーネントタブでは、PV プラント (スイッチング) モデルの d 軸および q 軸減衰パラメータ、変調制限、最大電力参照変化率、およびオンにする時間遅延を指定できます。

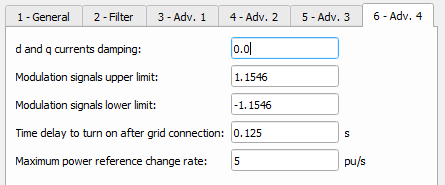

図8 . PVプラント（スイッチング）モデル「6 - Adv. 4」のパラメータ。

表9 . PVプラント（スイッチング）モデル「6 - アドバンス4」パラメータ
パラメータ	コードネーム	説明
d電流とq電流の減衰	湿った	d軸およびq軸電流の減衰ゲイン
変調信号上限	mod_upLim	変調信号の最大値。
変調信号下限	モード低制限	変調信号の最小値。
系統接続後の電源投入までの時間遅延	遅れ	有効入力がハイの場合、コンタクタが閉じた後にPVプラントインバータを有効にするまでの待機時間。[秒]
最大電力基準変化率	パワーレート	最大電力基準変化率。[pu/s]

例

全体的な動作と制御方法論は、次の PV プラントの例を使用するとよりよく理解できます。

モデル名: pv_plant.tseおよびpv_plant_avg.tse

SCADAインターフェース: SCADA_Panel.cus

パス: /examples/models/microgrid/pv_plant/

フォルダ: /pv_plant (switching)/および/pv_plant (average)/
