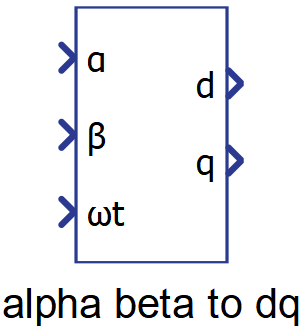

αβからDQへ

説明

このコンポーネントは、パーク変換とも呼ばれるαβからdqへの変換を実行します。この変換は、2つの固定軸αβを基準周波数に同期して回転させます。基準周波数は位相入力ωtを介して渡されます。回転フレームアライメントには2つのモードがあります。

• 0 - 回転フレームはα軸と一直線になっています。αβ信号が、正相振幅が単位となる平衡三相信号から出力された場合、このモードの出力はd = 0 、 q = -1となります。
• -π/2 - 回転フレームの配置はα軸から90°後ろになります。αβ信号がユニタリ正相振幅の平衡三相信号から入力される場合、このモードの出力はd = 1 、 q = 0となります。これはTyphoonのコンポーネントで使用されるデフォルトのオプションです。

アルファベータからdq 0へのアライメント変換行列:

$\left[\begin{array}{c}d\\ q\end{array}\right] = \left[\begin{array}{cc}cos\left(\omega t\right)& s私n\left(\omega t\right)\\ -s私n\left(\omega t\right)& cos\left(\omega t\right)\end{array}\right]\left[\begin{array}{c}\alpha \\ \beta \end{array}\right]$

アルファベータからdq -pi/2へのアライメント変換行列:

$\left[\begin{array}{c}d\\ q\end{array}\right] = \left[\begin{array}{cc}s私n\left(\omega t\right)& -cos\left(\omega t\right)\\ cos\left(\omega t\right)& s私n\left(\omega t\right)\end{array}\right]\left[\begin{array}{c}\alpha \\ \beta \end{array}\right]$

行列計算は、次のように正弦と余弦を 1 回だけ計算する最適化されたコードで実装されます。

$d = \alpha \bullet {け}_2-\beta \bullet {け}_1$

$q = \alpha \bullet {け}_1+\beta \bullet {け}_2$

どこで 0 アライメント ${け}_1 = -s私n\left(\omega t\right)$ そして ${け}_2 = cos\left(\omega t\right)$ ;

そして -π/2 アライメント ${け}_1 = cos\left(\omega t\right)$ そして ${け}_2 = s私n\left(\omega t\right)$ .

ポート

• α（インチ）
  • アルファベータシーケンスフレームのアルファ信号に関連するコンポーネントの入力信号。
    • サポートされる型: real、int、uint。
    • ベクターサポート: いいえ。
• β（インチ）
  • アルファベータシーケンスフレームのベータ信号に関連するコンポーネントの入力信号。
    • サポートされる型: real、int、uint。
    • ベクターサポート: いいえ。
• ωt（インチ）
  • dq 回転フレームの角度位置。
    • サポートされる型: real、int、uint。
    • ベクターサポート: いいえ。
• d（アウト）
  • αβ入力の直接成分に関連する成分の出力信号。
    • サポートされるタイプ: 実数。
    • ベクターサポート: いいえ。
• q (アウト)
  • αβ入力の直交成分に関連する成分の出力信号。
  • サポートされるタイプ: 実数。
  • ベクターサポート: いいえ。

プロパティ

• 回転フレームのアライメント
  • dq信号の配置を定義します（-π/2 = “q”、0 = “d”）。

• 実行率
  • 希望する信号処理実行速度を入力してください。この値は、同じ回路内の他の信号処理コンポーネントと互換性がある必要があります。つまり、回路内で最も速い実行速度の倍数である必要があります。実行速度は最大4つまで指定できます。実行速度の指定には、小数（例：0.001）または指数値（例：1e-3）（秒単位）を使用できます。または、「inherit」と入力すると、入力を受け取るコンポーネントの実行速度に基づいて、コンポーネントに実行速度が割り当てられます。
