DQからABCへ

説明

このコンポーネントは、パーク変換とクラーク変換のカスケード接続であるdq0からABCへの変換を実行します。この変換は、同期回転座標系上の信号を三相量に直接変換します。このコンポーネントは、αβγからABCへの変換と同じ3つのモードと、dqからαβへの変換と同じ2つのアライメントモードを備えています。 αβγからABCへそして DQからαβへ詳細についてはこちらをご覧ください。

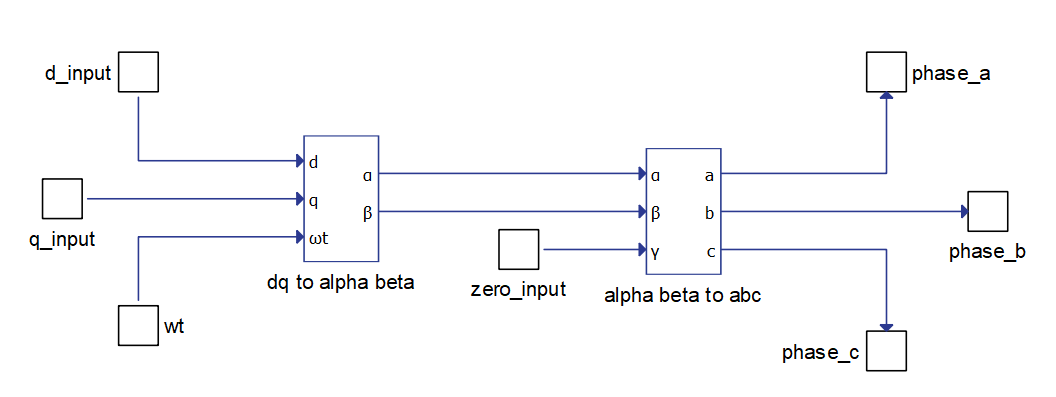

成分自体は複合体であり、図2に示すようにαβからABC、DQからαβで構成されています。

このコンポーネントへの入力は、d、q、0信号と角度ωtです。入力0は、αβγからABCへの変換に使用されるγ信号に等しくなります。出力は三相量です。

図 2 は、DQ0 システムを 3 相 ABC フレームに変換する様子を示しています。

ポート

d（インチ）
- dq0 フレームの d 信号に関連するコンポーネントの入力信号。
  - サポートされるタイプ: 実数。
  - ベクターサポート: いいえ。
q (インチ)
- dq0 フレームの q 信号に関連するコンポーネントの入力信号。
  - サポートされるタイプ: 実数。
  - ベクターサポート: いいえ。
0（インチ）
- dq0 フレームの q 信号に関連するコンポーネントの入力信号。
  - サポートされる型: uint、int、real。
  - ベクターサポート: いいえ。
ωt（インチ）
- dq 回転フレームの角度位置。
  - サポートされる型: real、int、uint。
  - ベクターサポート: いいえ。
（アウト）
- 出力 1つの 三相abcシステムに対応するコンポーネント。
  - サポートされるタイプ: 実数。
  - ベクターサポート: いいえ。
b（アウト）
- 出力 b 三相abcシステムに対応するコンポーネント。
  - サポートされるタイプ: 実数。
  - ベクターサポート: いいえ。
c（アウト）
- 出力 c 三相abcシステムに対応するコンポーネント。
  - サポートされるタイプ: 実数。
  - ベクターサポート: いいえ。

プロパティ

電力変換フォーム
- 変換を実行する方法を選択できます。使用可能な方法は次のとおりです。
  - バリアント - クラークのオリジナル：この方法は、結果として得られる三相abcフレームを振幅不変にしたい場合に使用します。つまり、α-β-γ回転系の振幅はabcフレームでも保持されます。
  - バリアント – 均一：入力アルファ-ベータ-ガンマフレーム信号が平衡システムであり、結果として得られる三相abcフレームの振幅を不変にしたい場合にこの方法を使用します。つまり、元のアルファ-ベータ-ガンマフレームの振幅がabcフレームでも保持されます。
  - 不変：この方法は、結果として得られる三相abcフレームを電力不変にしたい場合に使用します。つまり、α-β-γ回転システムの電力がabcフレームで保存されます。

回転フレームのアライメント
- dq信号の配置を定義します（-π/2 = “q”、0 = “d”）。

実行率
- 希望する信号処理実行速度を入力してください。この値は、同じ回路内の他の信号処理コンポーネントと互換性がある必要があります。つまり、回路内で最も速い実行速度の倍数である必要があります。実行速度は最大4つまで指定できます。実行速度の指定には、小数（例：0.001）または指数値（例：1e-3）（秒単位）を使用できます。または、「inherit」と入力すると、入力を受け取るコンポーネントの実行速度に基づいて、コンポーネントに実行速度が割り当てられます。
