バス参加

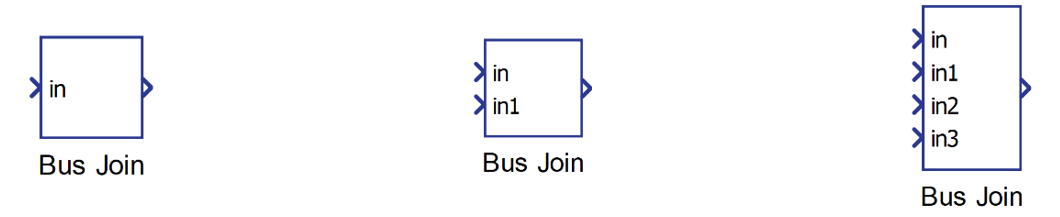

コンポーネントアイコン

説明

このコンポーネントは、入力信号 (スカラーまたはベクトル) をバスに連結します。

このコンポーネントの機能は以下の例で説明されています。出力信号は、入力に接続された2つの信号（ステップ信号と正弦波信号）を含むリストです。

出力信号の次元は、入力信号の長さの合計になります。例えば、入力信号がスカラー、2のベクトル、3のベクトルである場合、出力信号の次元は6になります。信号は入力に現れる通りに連結されます。この例では、出力信号は[in, in1[0], in1[1], in2[0], in2[1], in2[2]]となります。

すべての入力信号は同じタイプ (real、int、または uint) である必要があります。

ポート

入力（inX）
- コンポーネントの対応する端子に接続された入力信号。 入力数 物件、対応する数ので端末は動的に作成されます。
  - サポートされる型: uint、int、real。
    - すべての入力信号は同じタイプである必要があります
  - ベクターサポート: はい

出力（アウト）
- コンポーネントの出力は、コンポーネントの入力をベクトル形式で連結したものです。ベクトルのサイズは、すべての入力信号のサイズの合計です。
  - サポートされる型: uint、int、real。
    - 出力タイプは入力信号から継承されます。
  - ベクターサポート: はい
    - ベクトルの長さは、入力信号の長さの合計として定義されます。

プロパティ

入力数
- コンポーネントが連結する入力の数を入力します。

実行率
- 希望する信号処理実行速度を入力してください。この値は、同じ回路内の他の信号処理コンポーネントと互換性がある必要があります。つまり、回路内で最も速い実行速度の倍数である必要があります。実行速度は最大4つまで指定できます。実行速度の指定には、小数（例：0.001）または指数値（例：1e-3）（秒単位）を使用できます。または、「inherit」と入力すると、入力を受け取るコンポーネントの実行速度に基づいて、コンポーネントに実行速度が割り当てられます。
