CPUタイムスロットの使用率

回路図エディタでの CPU タイム スロットの使用率の説明。

コンポーネントが無視されます:このコンポーネントはTyphoonSimでは無視されます。TyphoonSimシミュレーション中、このコンポーネントへの入力は破棄され、コンポーネントからの出力はゼロになります。
図1 CPUタイムスロット使用率コンポーネント

説明

このコンポーネントは、選択した CPU コアのタイムスロットの使用率をフル解像度で表示し、コンピューティング インターバル オーバーラン (CIO)が実際に発生する頻度を示します。

このコンポーネントを目的の HIL デバイスに接続するには、信号デバイス マーカーを使用します。

ポート

  • 出力 (cpu_utilization)
    • 現在の CPU タイムスロットの使用率を出力します。
      • サポートされる型: uint、int、real。
        • 出力タイプは入力信号から継承されます。
      • ベクターサポート: いいえ。
  • 出力 (max_cpu_utilization)
    • 最大 CPU タイムスロット使用率を出力します。
      • サポートされる型: uint、int、real。
        • 出力タイプは入力信号から継承されます。
      • ベクターサポート: いいえ。

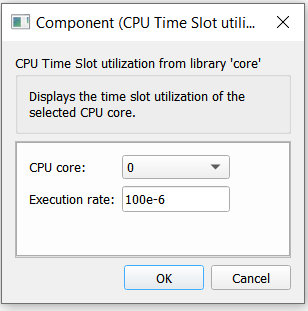

プロパティ

  • CPUコア
    • マークされた回路図部分を実行する CPU コアを定義します。
  • 実行率
    • 希望する信号処理実行速度を入力してください。この値は、同じ回路内の他の信号処理コンポーネントと互換性がある必要があります。つまり、回路内で最も速い実行速度の倍数である必要があります。実行速度は最大4つまで指定できます。実行速度の指定には、小数（例：0.001）または指数値（例：1e-3）（秒単位）を使用できます。または、「inherit」と入力すると、入力を受け取るコンポーネントの実行速度に基づいて、コンポーネントに実行速度が割り当てられます。
