バスセレクター

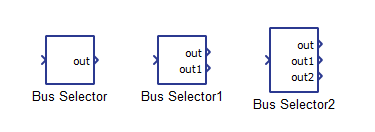

コンポーネントアイコン

説明

このコンポーネントは、入力ベクトルからの信号インデックスに基づいて信号を選択し、それらをスカラー信号および/またはベクトル信号として出力するために使用されます。

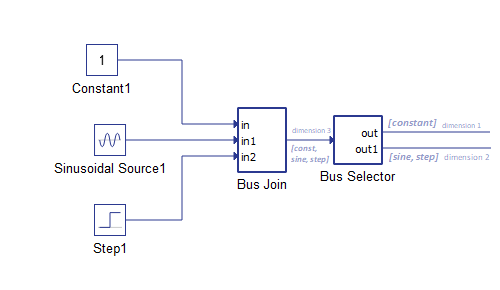

このコンポーネントの機能は以下の例で説明します。このコンポーネントへの入力信号は、定数信号（Bus Join in[0]）、正弦波信号（Bus Join in[1]）、ステップ信号（Bus Join in[2]）の3つの信号を連結したベクトル信号です。出力信号はスカラー信号またはベクトル信号（ベクトル信号は2つの信号を連結したもの）のいずれかです。

例えば、 Selected indexesプロパティを[[0],[1,2]]に設定すると、このコンポーネントの出力は2つのポートを持つことになります。最初のポートはスカラー信号で、定数信号(in[0])を出力します。2番目のポートは、正弦波信号(out1[0])とステップ信号(out1[1])を値として持つ、2次元のベクトル信号out1を出力します。

ポート

• 入力

  • コンポーネントの入力端子に接続された入力信号。

    • サポートされる型: uint、int、real。
    • ベクターサポート: はい

• 出力（アウト）

  • 信号インデックスプロパティの値に応じて、対応する数の出力端子が動的に作成されます。コンポーネントのポートは、入力ベクトルの選択されたインデックスに対応し、スカラー信号またはベクトル信号を出力します。

    • サポートされる型: uint、int、real。
      • 出力タイプは入力信号から継承されます。
    • ベクターサポート: はい

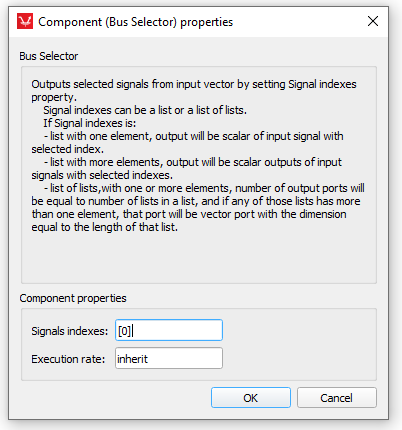

プロパティ

• シグナルインデックス

  入力信号のインデックスのリストを入力してください。インデックスはリストまたはリストのリストで、負でない整数で構成されている必要があります。リストの形式は次のいずれかです。

  • [x, y, z, ...] -出力としてn個のスカラーポートを持つ要素のリスト。ここでnは[x, y, z, ...]の長さです。
  • [[x,…],[y,…],…,[z,…]] - n個のポートを出力として持つリストのリスト。ここで、 nはリスト全体[[x,…],[y,…],…,[z,…]]の長さです。各ポートは、次元がmのスカラーまたはベクトルポートのいずれかになります。ここで、 mは[x,…],[y,…],…,[z,…]リストの各要素の長さです。m = 1の場合、ポートはスカラーになり、それ以外の場合はベクトルになります。

• 実行率
  • 希望する信号処理実行速度を入力してください。この値は、同じ回路内の他の信号処理コンポーネントと互換性がある必要があります。つまり、回路内で最も速い実行速度の倍数である必要があります。実行速度は最大4つまで指定できます。実行速度の指定には、小数（例：0.001）または指数値（例：1e-3）（秒単位）を使用できます。または、「inherit」と入力すると、入力を受け取るコンポーネントの実行速度に基づいて、コンポーネントに実行速度が割り当てられます。
