HILフラグのステータス

HIL デバイスのフラグ ステータスを出力する、回路図エディターの HIL フラグ ステータス コンポーネントの説明。

コンポーネントが無視されます:このコンポーネントはTyphoonSimでは無視されます。TyphoonSimシミュレーション中、このコンポーネントへの入力は破棄され、コンポーネントからの出力はゼロになります。

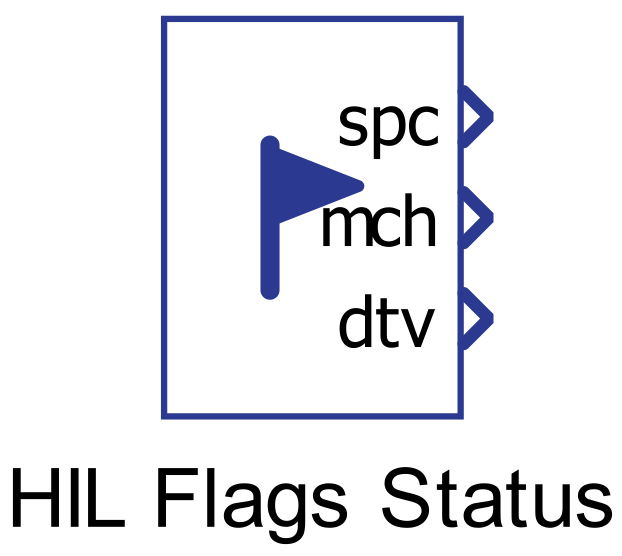

図1 HILフラグステータスアイコン

説明

HIL デバイスのフラグ状態を出力します。

コンポーネントは HIL から 3 つのステータス フラグを出力します。
  • SPC – SPCからの行列ベクトル乗算器のオーバーフロー
  • MCH – マシンオーバーフローステータス
  • DTV – 並列デッドタイム違反ステータスとゲートドライブシュートスルーステータス

ポート

  • spc（アウト）
    • SPCの行列ベクトル乗算器のオーバーフローステータスを出力します。
      • サポートされる型: uint、int、real。
      • ベクターサポート: いいえ。
  • mch（アウト）
    • マシンオーバーフローステータスを出力します。
      • サポートされる型: uint、int、real。
      • ベクターサポート: いいえ。
  • dtv（出力）
    • 並列デッドタイム違反とゲートドライブシュートスルーステータスを出力します。
      • サポートされる型: uint、int、real。
      • ベクターサポート: いいえ。

プロパティ

  • 信号の種類
    • 出力信号の型を選択します。サポートされている信号型は、real、int、uintです。
  • 実行率
    • 希望する信号処理実行速度を入力してください。この値は、同じ回路内の他の信号処理コンポーネントと互換性がある必要があります。つまり、回路内で最も速い実行速度の倍数である必要があります。実行速度は最大4つまで指定できます。実行速度の指定には、小数（例：0.001）または指数値（例：1e-3）（秒単位）を使用できます。または、「inherit」と入力すると、入力を受け取るコンポーネントの実行速度に基づいて、コンポーネントに実行速度が割り当てられます。
