信号スイッチ

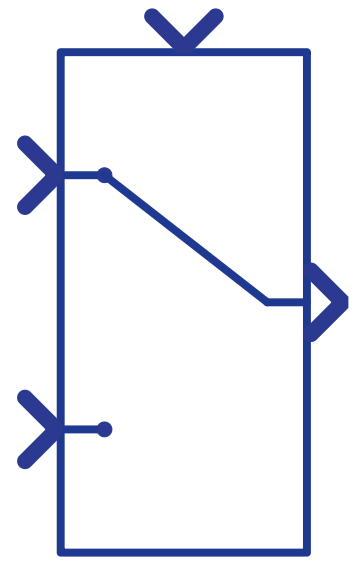

コンポーネントアイコン

信号スイッチコンポーネントは、制御入力が選択した基準を満たす場合は入力 1 を出力し、制御入力が選択した基準を満たさない場合は入力 2 を出力します。

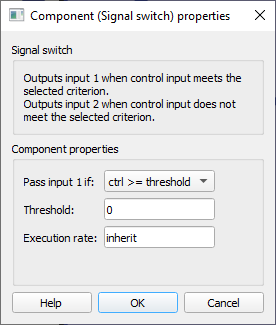

選択基準としきい値は、コンポーネントのプロパティを使用して設定できます。基準には以下があります。

制御信号（コンポーネントの先頭に送られる信号）については、常に基準がチェックされます。基準が満たされた場合は信号1が出力に渡され、満たされない場合は信号2が出力されます。

信号はスカラーまたはベクトルです。ベクトル信号の場合、信号の長さは同じでなければならず、演算は要素ごとに行われます。スカラー信号とベクトル信号が混在する場合、そのスカラー値は要素ごとの演算で使用されます。表1の例はこれを示しています。

表1スイッチの例
例	1で	2で	Ctrlキー	基準	しきい値	外
例1	2	3	1	Ctrl >= 閾値	10	1 >= 10 の場合は 2、そうでない場合は 3 アウト = 3
例2	1	[2, 3, 4]	[5, 7, 9]	Ctrl >= 閾値	[6, 6, 9]	out[0] = 5 >= 6 の場合は 1、それ以外の場合は 2 out[1] = 7 >= 6 の場合は 1、それ以外の場合は 3 out[2] = 9 >= 9の場合1、そうでない場合は4 出力 = [2, 1, 1]
例3	[1, 2, 3]	[2, 3, 4]	5	Ctrl >= 閾値	1	[1, 2, 3] 5 >= 1 の場合、それ以外の場合は [2, 3, 4] 出力 = [1, 2, 3]

制御入力（入力）
- 価値しきい値正しい信号を出力するために比較されます。
  - サポートされる型: uint、int、real。
  - ベクターサポート: はい。

出力（アウト）
- コンポーネントの出力は、入力1または入力2と同じであり、制御信号そしてしきい値.
  - サポートされる型: uint、int、real。
    - 出力タイプは入力信号in1とin2から継承されます。制御信号はタイプの決定には使用されません。
  - ベクターサポート: はい。
    - ベクトルの長さは入力信号から継承されます。

入力1を渡す場合
- 制御入力と閾値の間で実行する論理演算を選択します。異なる（“!=”）、より大きいか等しい（“>=”）、より大きい（“>”）のいずれかを選択できます。

実行率
- 希望する信号処理実行速度を入力してください。この値は、同じ回路内の他の信号処理コンポーネントと互換性がある必要があります。つまり、回路内で最も速い実行速度の倍数である必要があります。実行速度は最大4つまで指定できます。実行速度の指定には、小数（例：0.001）または指数値（例：1e-3）（秒単位）を使用できます。または、「inherit」と入力すると、入力を受け取るコンポーネントの実行速度に基づいて、コンポーネントに実行速度が割り当てられます。
