レート遷移

コンポーネントアイコン

説明

レート遷移コンポーネントは、異なる実行レートで動作する回路間のデータ転送を管理します。

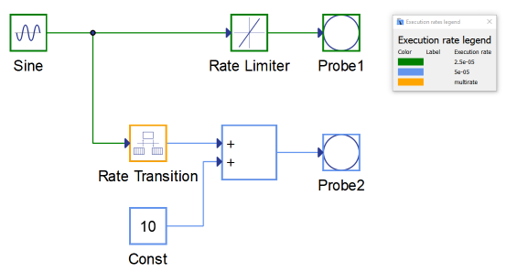

2つの信号処理回路が異なる実行レートで動作する場合、レート遷移コンポーネントがなければデータを交換できません。図2はレート遷移コンポーネントの使用方法を示しています。

レート遷移コンポーネントの入力と出力の実行レートが同一の場合、コンポーネントの入力と出力は直接再配線され、コンポーネント自体はバイパスされます。

CPU マッピング オプションが「実行レート ベース」に設定されている場合、レート遷移コンポーネントはCPU 遷移コンポーネントとしても機能します。

レート遷移コンポーネントは、1 つの実行レートの遅延を導入する可能性があります。

ポート

• 入力（入力）
  • 回路の一部からの実行レートを含む入力信号。
    • サポートされる型: uint、int、real。
    • ベクターサポート: はい。

• 出力（アウト）
  • 出力信号は入力信号と同じですが、実行レートが異なります。この実行レートは次のように定義されます。 実行率 財産。
    • サポートされる型: uint、int、real。
      • 出力タイプは入力信号から継承されます。
    • ベクターサポート: はい。
      • ベクトルの長さは入力信号から継承されます。

プロパティ

• 初期値
  • シミュレーションの開始時に出力信号の初期値を入力します。

• 実行率
  • 希望する信号処理実行速度を入力してください。この値は、同じ回路内の他の信号処理コンポーネントと互換性がある必要があります。つまり、回路内で最も速い実行速度の倍数である必要があります。実行速度は最大4つまで指定できます。実行速度の指定には、小数（例：0.001）または指数値（例：1e-3）（秒単位）を使用できます。または、「inherit」と入力すると、入力を受け取るコンポーネントの実行速度に基づいて、コンポーネントに実行速度が割り当てられます。
