5L NE型コンバータ

概略ブロック図

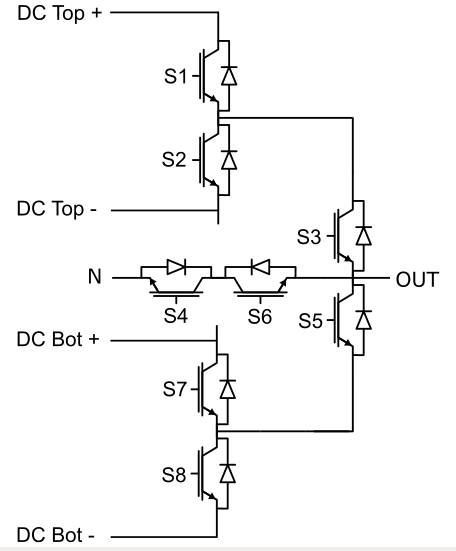

5L NE タイプコンバータのスイッチングブロックの概略ブロック図と、対応するスイッチの配置および名前を図 2に示します。

5L NE型コンバータの重量は2です。

コントロール

制御パラメータとしてデジタル入力を選択すると、ゲート駆動入力を任意のデジタル入力ピン（1～32（64））に割り当てることができます。例えば、 S1を1に割り当てると、デジタル入力ピン1はS1スイッチゲート駆動ピンに配線されます。また、 gate_logicパラメータでは、外部コントローラの設計に応じて、アクティブハイ（高レベル入力電圧VIHでスイッチがオン）またはアクティブロー（低レベル入力電圧VILでスイッチがオン）のゲート駆動ロジックを選択します。TyphoonSimでは、デジタル信号は内部仮想IOバスから読み取られます。したがって、デジタル出力1に何らかの信号が送られると、デジタル入力1にも出力されます。

制御パラメータとして「モデル」を選択すると、IGBTゲート駆動信号を信号処理モデルから直接設定できるようになります。入力ピン「gates」はコンポーネント上に表示され、8つのゲート駆動信号を[S1、S2、S3、S4、S5、S6、S7、S8]の順序でベクトル入力する必要があります。モデルから制御する場合、ロジックは常にアクティブハイになります。

デジタルエイリアス

コンバータがデジタル入力で制御される場合、コンバータが使用するすべてのデジタル入力にエイリアスが作成されます。デジタル入力エイリアスは、既存のデジタル入力信号と並んで「デジタル入力」リストに表示されます。エイリアスは「Converter_name.Switch_name」のように表示されます。ここで、 「Converter_name」はコンバータのコンポーネント名、 「Switch_name」はコンバータ内の制御可能なスイッチ名です。

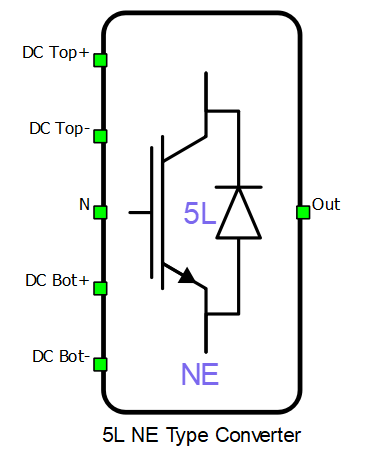

ポート

DCトップ+
- DCトッププラス入力ポート
DCトップ
- DCトップマイナス入力ポート
北
- DC N入力ポート
DCボット+
- DCボトムプラス入力ポート
DCボット
- DCボトムマイナス入力ポート
外
- AC出力ポート
s_ctrl
- モデル制御を選択した場合に使用可能
- スイッチ用の8つの入力ゲート信号のベクトル

一般（タブ）

コントロール
- スイッチの制御方法を指定します。デジタル入力とモデルから選択できます。
- 各コントロールの詳細については、「コントロール」セクションをご覧ください。

もしデジタル入力コントロールとして選択した場合、次のプロパティを使用できます。
- S1
  - S1スイッチを制御するために使用されるデジタル入力
- S1_ロジック
  - S1の制御信号に適用されるロジック
  - アクティブハイまたはアクティブロー
- S2
  - S2スイッチを制御するために使用されるデジタル入力
- S2_ロジック
  - S2の制御信号に適用されるロジック
  - アクティブハイまたはアクティブロー
- S3
  - S3スイッチを制御するために使用されるデジタル入力
- S3_ロジック
  - S3の制御信号に適用されるロジック
  - アクティブハイまたはアクティブロー
- S4
  - S4スイッチを制御するために使用されるデジタル入力
- S4_ロジック
  - S4の制御信号に適用されるロジック
  - アクティブハイまたはアクティブロー
- S5
  - S5スイッチを制御するために使用されるデジタル入力
- S5_ロジック
  - S5の制御信号に適用されるロジック
  - アクティブハイまたはアクティブロー
- S6
  - S6スイッチを制御するために使用されるデジタル入力
- S6_ロジック
  - S6の制御信号に適用されるロジック
  - アクティブハイまたはアクティブロー
- S7
  - S7スイッチを制御するために使用されるデジタル入力
- S7_ロジック
  - S7の制御信号に適用されるロジック
  - アクティブハイまたはアクティブロー
- S8
  - S8スイッチを制御するために使用されるデジタル入力
- S8_ロジック
  - S8の制御信号に適用されるロジック
  - アクティブハイまたはアクティブロー
- ゲート制御の有効化
  - 有効にすると、ゲート制御信号の変更を適用するかどうかを制御できるようになります。
- セン
  - ゲート制御の有効化が有効になっている場合に利用可能
  - スイッチングを有効/無効にするデジタル入力
- Sen_logic
  - ゲート制御の有効化が有効になっている場合に利用可能
  - Sen信号に適用されるロジック
もしモデルコントロールとして選択した場合、次のプロパティを使用できます。
- 実行率
  - コンポーネントのゲート信号の更新間隔を定義します。ゲート信号は、コンポーネントへの信号処理入力として提供されます。

特典（タブ）

「エクストラ」タブでは、信号アクセス管理コンポーネント用。

シグナルの可視性は、「signal_access」プロパティと、その階層内の親コンポーネントがロックされているかどうかに基づいて計算されます。ロックされたコンポーネントに含まれていないコンポーネントは、「signal_access」プロパティに関係なくシグナルを公開します。「signal_access」プロパティは、以下の3つの値のいずれかになります。

パブリック - パブリックとしてマークされたコンポーネントは、すべてのレベルでシグナルを公開します。
保護済み - 保護済みとしてマークされたコンポーネントは、最初のロックされた親コンポーネントの外部のコンポーネントへの信号を非表示にします。
継承 - 継承としてマークされたコンポーネントは、継承以外の値に設定されている最も近い親の 'signal_access' プロパティ値を取得します。
